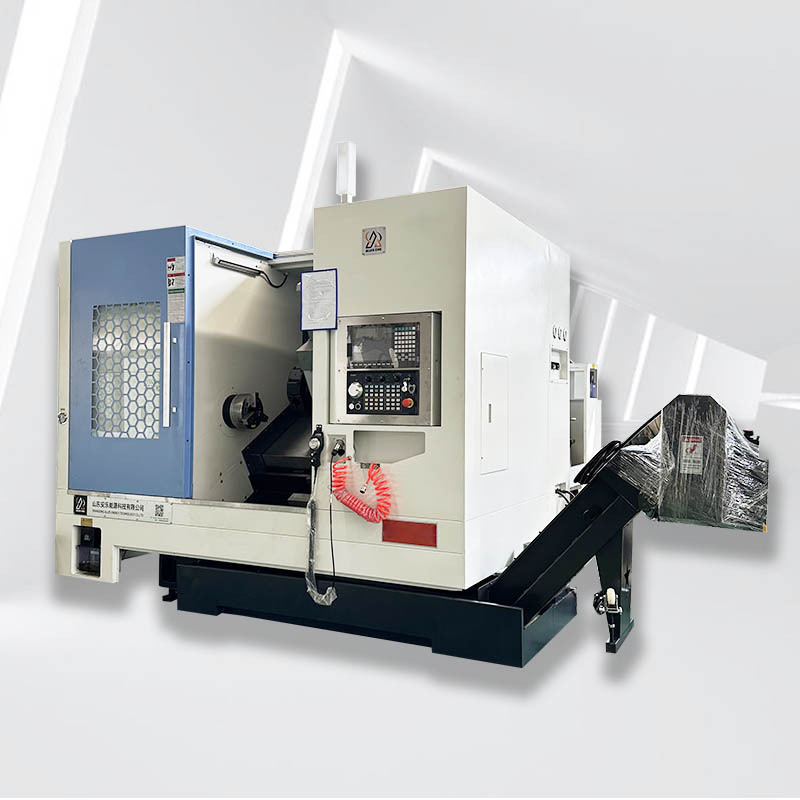

TCK600DY ماكينة الخراطة والتفريز المركّبة CNC
تجمع ماكينة الخراطة والتفريز المركّبة CNC طراز TCK600DY بين الخراطة CNC والتفريز بمحور Y والأدوات المُدارة على منصة واحدة. تنفّذ عمليات الخراطة والتفريز والثقب وقطع القلاووظ من وضع واحد للقطع المعقّدة عالية الدقة.

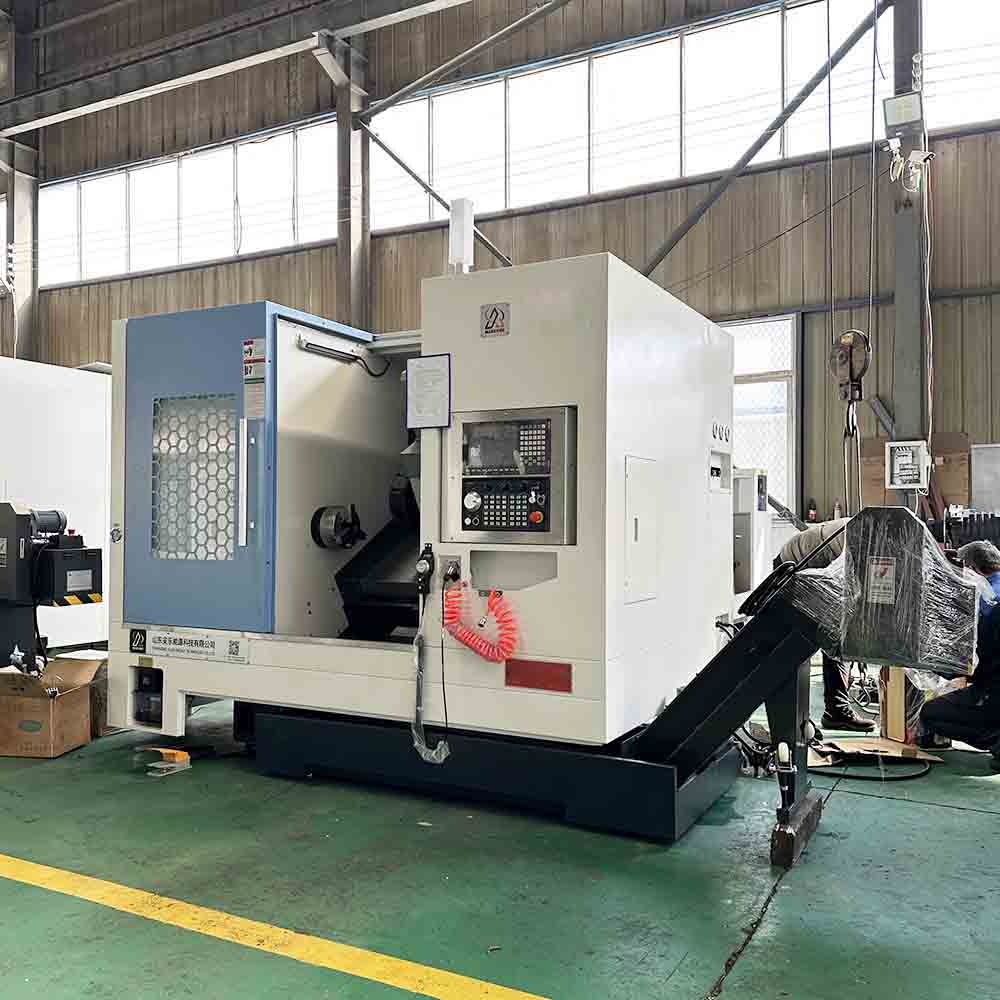

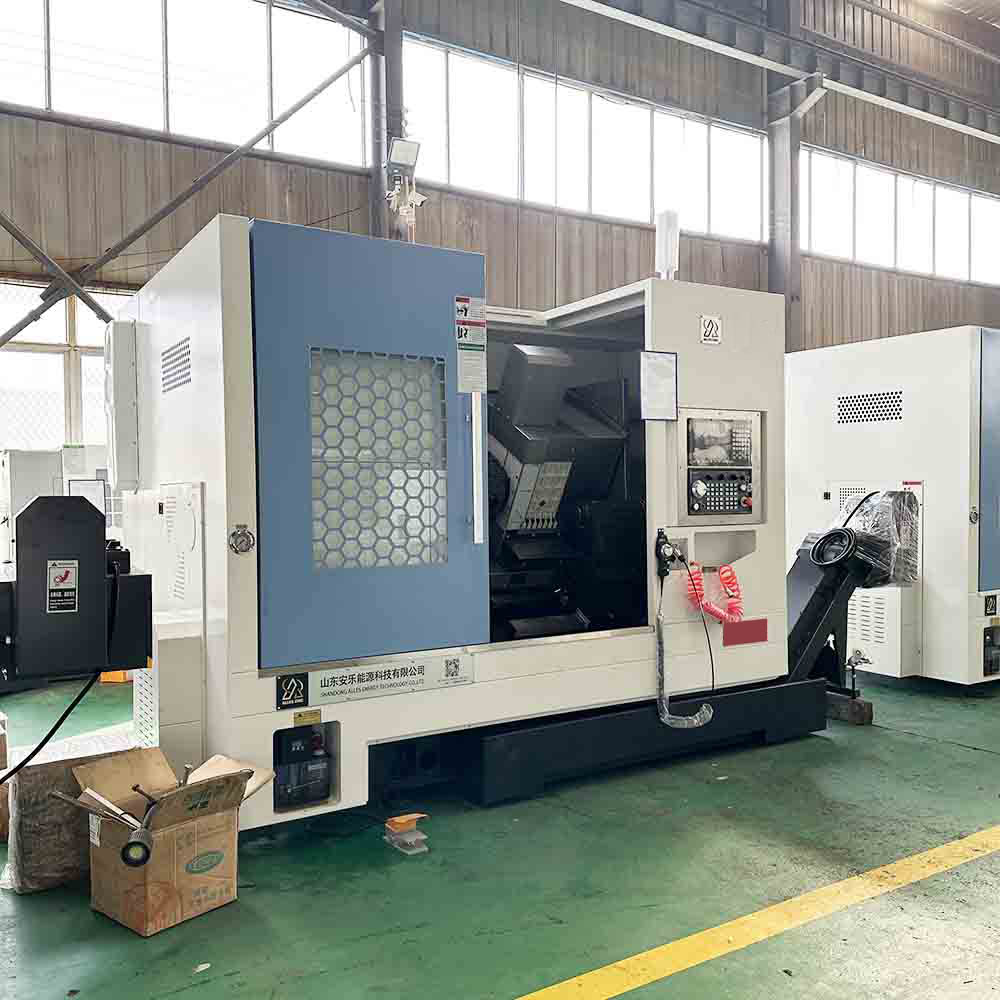

ماكينة الخراطة والتفريز المركّبة CNC طراز TCK600DY
ماكينة الخراطة والتفريز المركّبة CNC طراز TCK600DY هي مركز خراطة وتفريز ثقيل يجمع بين الخراطة CNC والتفريز بمحور Y والأدوات المُدارة. بقطر دوران فوق الفرش Φ630 مم وفتحة عمود دوران Φ90/105 مم، تتعامل مع الأعمدة الكبيرة والشفاه والقطع المعقّدة التي تحتاج أيضاً إلى تفريز وثقب وقطع قلاووظ عرضية، من دون نقل قطعة العمل إلى ماكينة ثانية.
أبرز المزايا
- الخراطة والتفريز معاً على ماكينة واحدة، مع محور Y وأدوات مُدارة

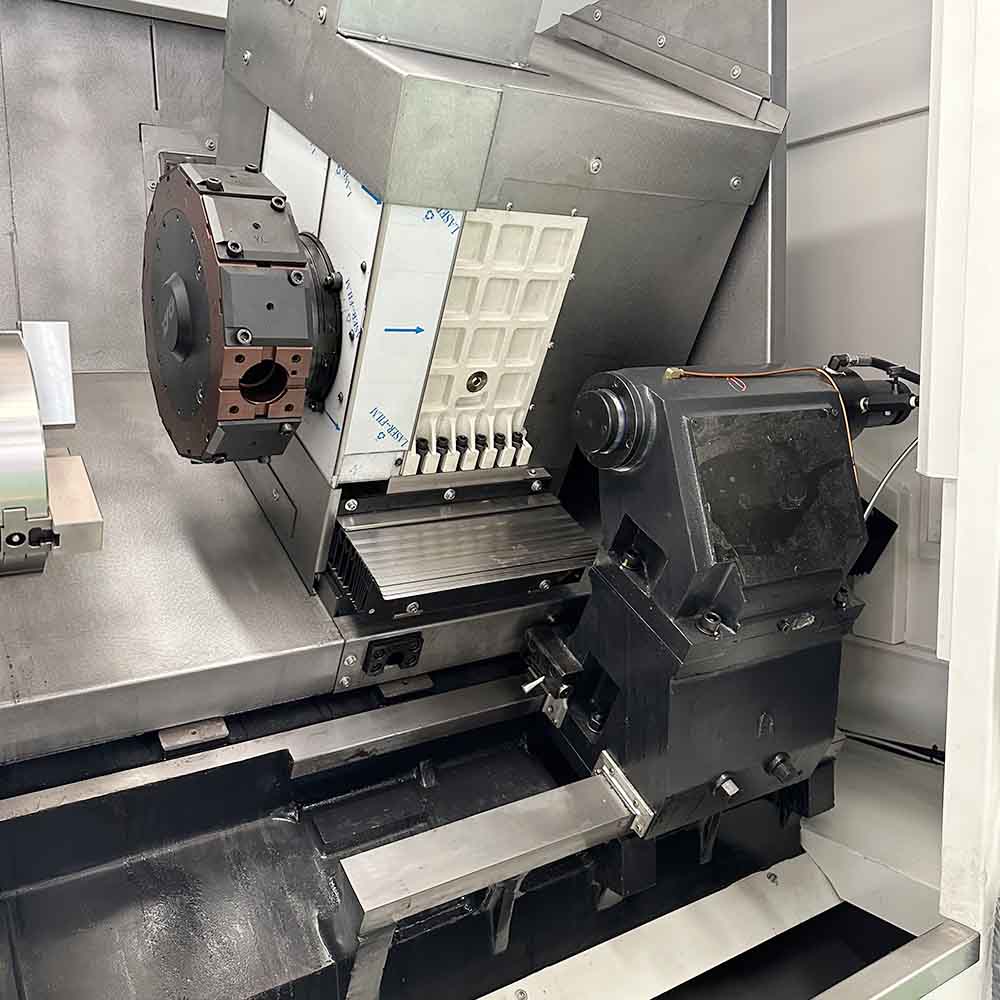

- أدوات مُدارة لعمليات التفريز والثقب وقطع القلاووظ
- قطر دوران فوق الفرش Φ630 مم وقطر تشغيل فوق حامل الأدوات Φ400 مم
- أقصى سرعة لعمود الدوران 3500 لفة/دقيقة مع فتحة Φ90/105 مم
- سعة قضيب كبيرة حتى Φ75/92 مم
- المحور C بزاوية 360° لتفريز المحيط والعناصر العرضية
- حركة المحور Z بمقدار 1000 مم لقطع عمل أطول
التطبيقات
تُستخدم ماكينة الخراطة والتفريز المركّبة TCK600DY للقطع المخروطة المعقّدة التي تحتاج أيضاً إلى تفريز أو ثقب أو قطع قلاووظ. من القطع النموذجية: الشفاه والوصلات وأجسام الصمامات والمكوّنات الهيدروليكية والأعمدة وغيرها من القطع ذات الخصائص المتقاطعة. يعتمد التطبيق الفعلي على مادة القطعة وحجمها ومتطلبات التشغيل.
لماذا تختار TCK600DY
يقلّل مركز الخراطة والتفريز هذا عدد عمليات التثبيت والماكينات اللازمة للقطع المعقّدة. وبفضل قطر دوران أكبر يبلغ Φ630 مم وفتحة عمود دوران Φ90/105 مم مقارنة بالطرازات الأصغر في المجموعة، فهو يستوعب قطع عمل أكبر مع توفير الخراطة والتفريز والثقب على منصة واحدة. وهذا يحسّن الدقة والإنتاجية في الإنتاج بالدفعات.
المواصفات الفنية
| الطراز | TCK600DY |
| أقصى قطر دوران فوق الفرش | Φ630 mm |
| أقصى قطر تشغيل فوق حامل الأدوات | Φ400 mm |
| أقصى طول تشغيل | 880 mm |
| أقصى سرعة عمود الدوران | 3500 rpm |
| فتحة عمود الدوران | Φ90 / 105 mm |
| قطر القضيب | Φ75 / 92 mm |
| أقصى حركة المحور X | 315 mm |
| أقصى حركة المحور Z | 1000 mm |
| المحور C | 360° |
| الأبعاد (الطول×العرض×الارتفاع) | 3300 × 1900 × 2200 mm |
| وزن الماكينة | 5800 kg |
التطبيقات النموذجية
- الشفاه والوصلات وأجسام الصمامات
- المكوّنات الهيدروليكية والهوائية
- الأعمدة والقطع التي تتطلب ثقباً وتفريزاً عرضياً
- الإنتاج بالدفعات للقطع المخروطة المعقّدة
