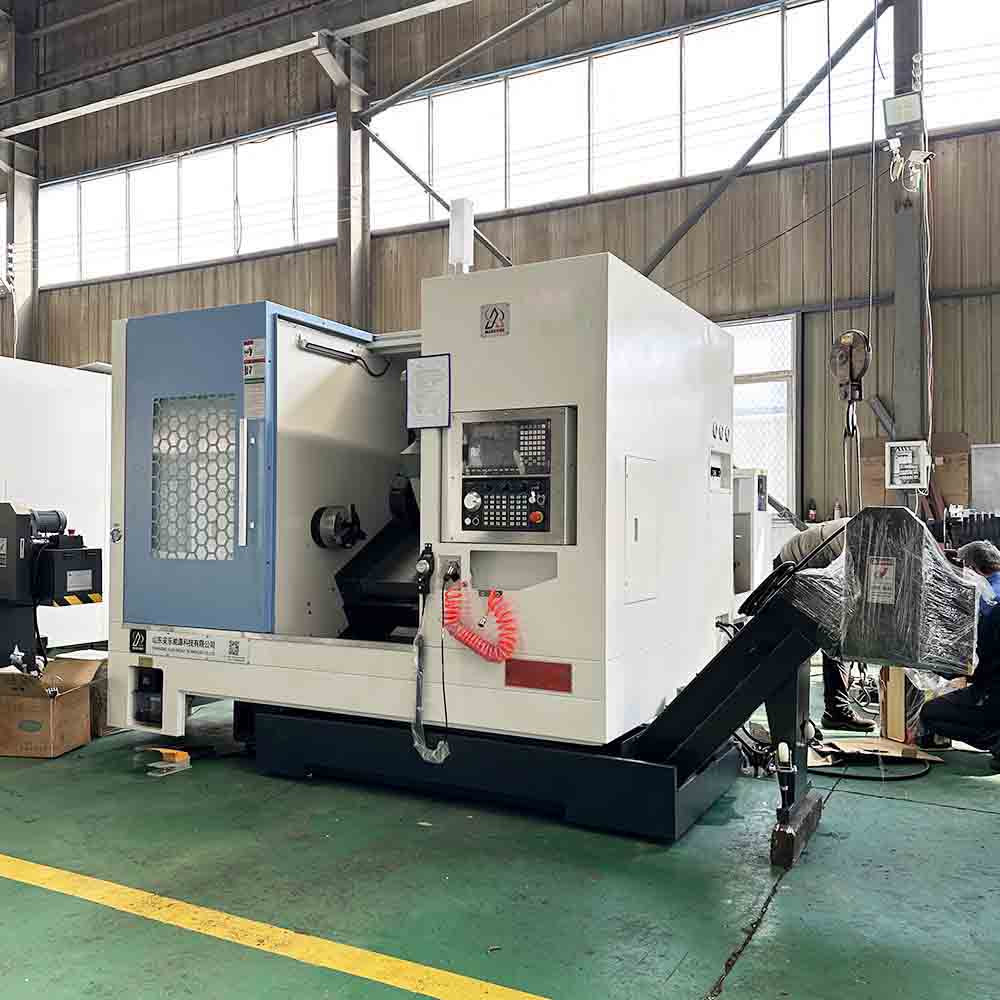

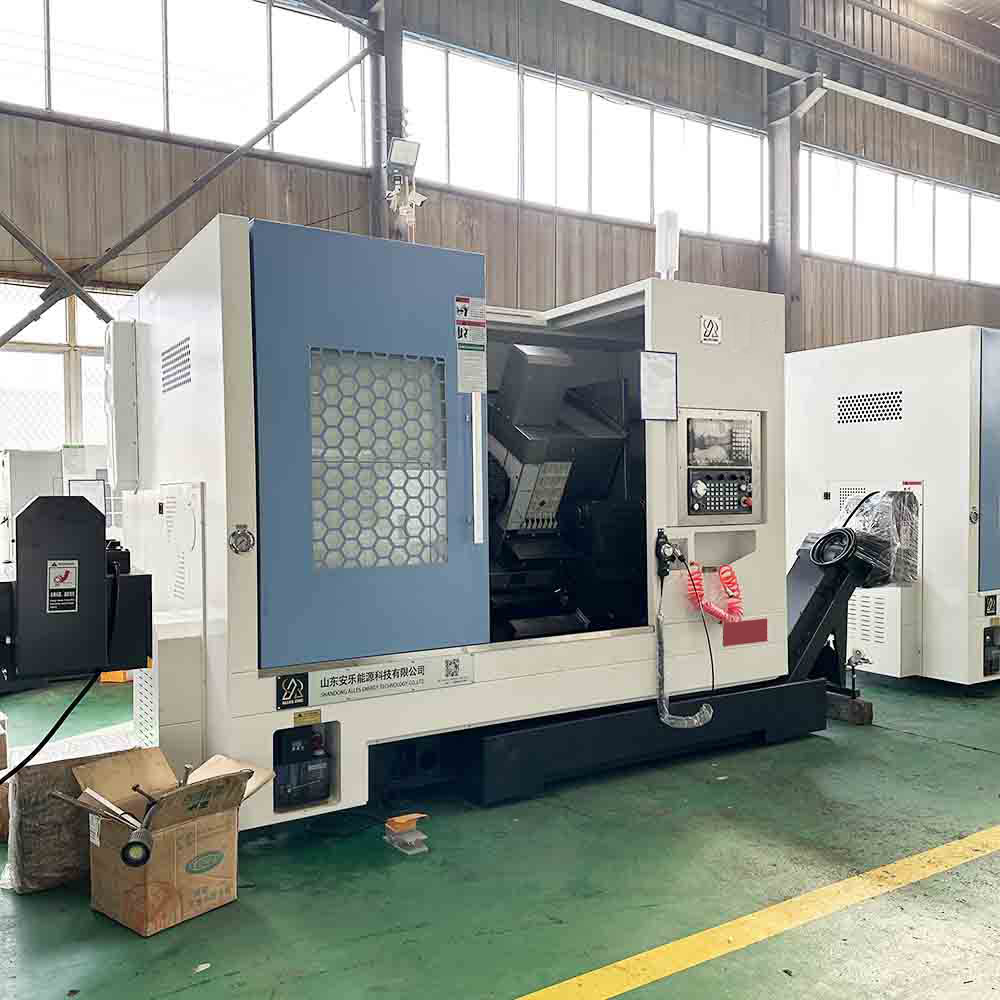

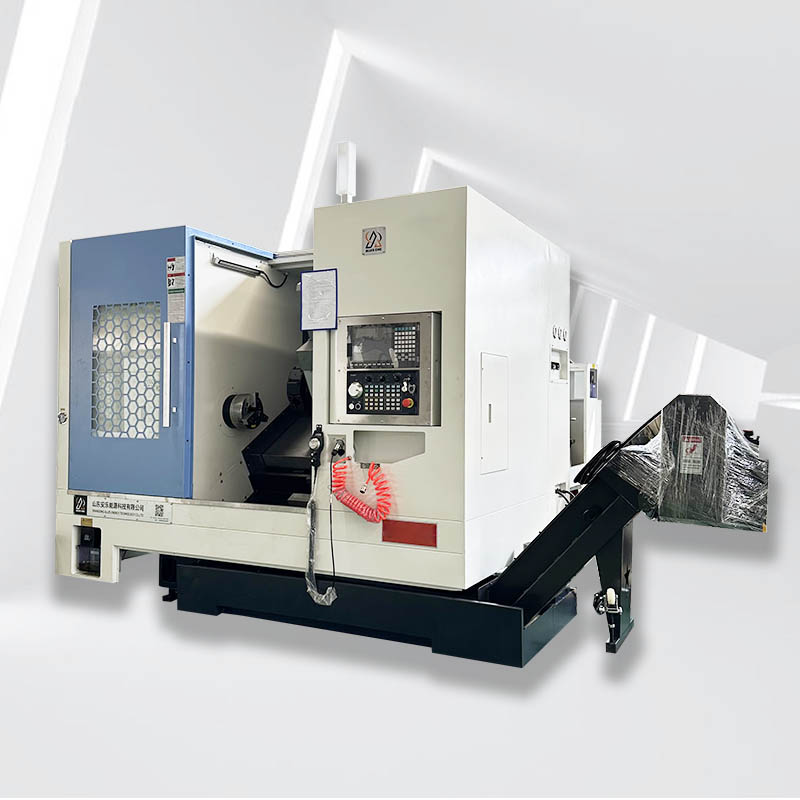

مركز الخراطة والتفريز CNC طراز TCK600DY المزود بمحور Y وأدوات تشغيل نشطة (Live Tooling)
تُعد TCK600DY مركز تشغيل عالي الأداء يجمع بين عمليات الخراطة والتفريز والثقب وشق الأسنان (التنصت). وبفضل تزويدها بمحور C ومحور Y وبرج أدوات دوارة، تتيح الآلة تنفيذ عمليات متعددة لتصنيع قطع معقدة في إعداد واحد، مما يعزز دقة التشغيل وكفاءة الإنتاج بفعالية. وتتميز الآلة بهيكل ذي سرير مائل بزاوية 45 درجة يوفر صلابة عالية، وهي مناسبة للتشغيل الدقيق للمكونات ذات الأحجام المتوسطة إلى الكبيرة، سواء كانت أعمدة دوران أو أقراصاً أو قطعاً ذات أشكال غير منتظمة.
تتميز الماكينة TCK600DY بوحدة عمود دوران عالية الأداء ونظام إدارة حركة دقيق، مما يمنحها قدرات استثنائية في عمليات القطع الشاقة واستقراراً تشغيلياً طويل الأمد. وتتيح وظيفة الربط مع المحور Y تنفيذ عمليات معقدة—مثل تشغيل الثقوب اللامركزية، وتفريز مجاري الخوابير (keyways)، والتفريز الجانبي، والثقب، وقص اللوالب (التنصت)—مما يقلل بشكل كبير من عمليات مناولة قطعة العمل والتدخل اليدوي، ويحقق بالتالي إنتاجاً ذكياً وعالي الكفاءة.

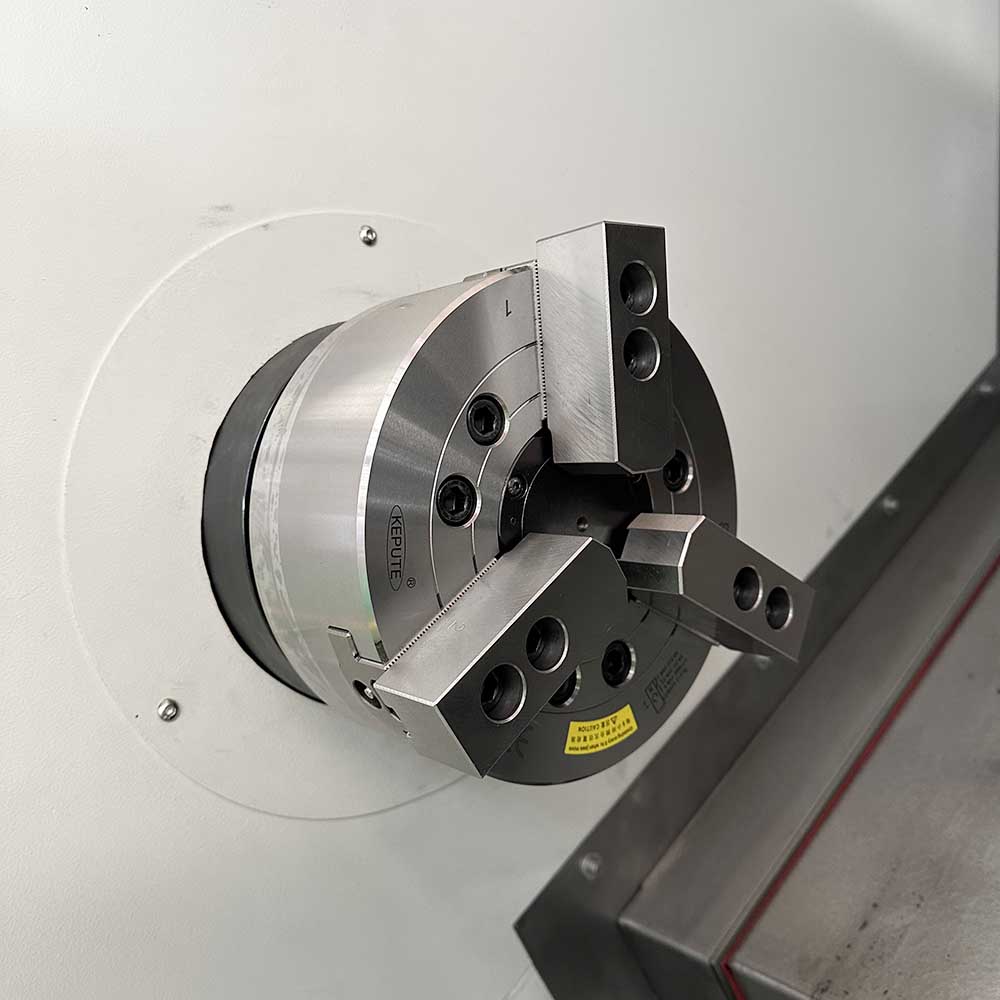

تدعم الماكينة أنظمة التحكم الرقمي بالحاسوب (CNC) العالمية الرائدة، مثل FANUC وSiemens وMitsubishi. كما توفر خيارات متعددة للتجهيز—تشمل الظروف الهيدروليكية، وغراب الذيل الأوتوماتيكي، وسيور نقل الرايش الأوتوماتيكية، وأنظمة التغذية الآلية للقضبان، وأنظمة الروبوت للتحميل والتفريغ—وذلك لتلبية متطلبات التكامل مع خطوط الإنتاج الآلية الحديثة.
مميزات المنتج:
هيكل سرير مائل عالي الصلابة
يتميز بتصميم سرير مائل بزاوية 45 درجة مصنوع من قطعة واحدة من الحديد الزهر، وقد خضع لمعالجات مزدوجة للتقادم المعدني، مما يضمن امتصاصاً ممتازاً للاهتزازات واستقراراً حرارياً للحفاظ على دقة التشغيل المستمرة.

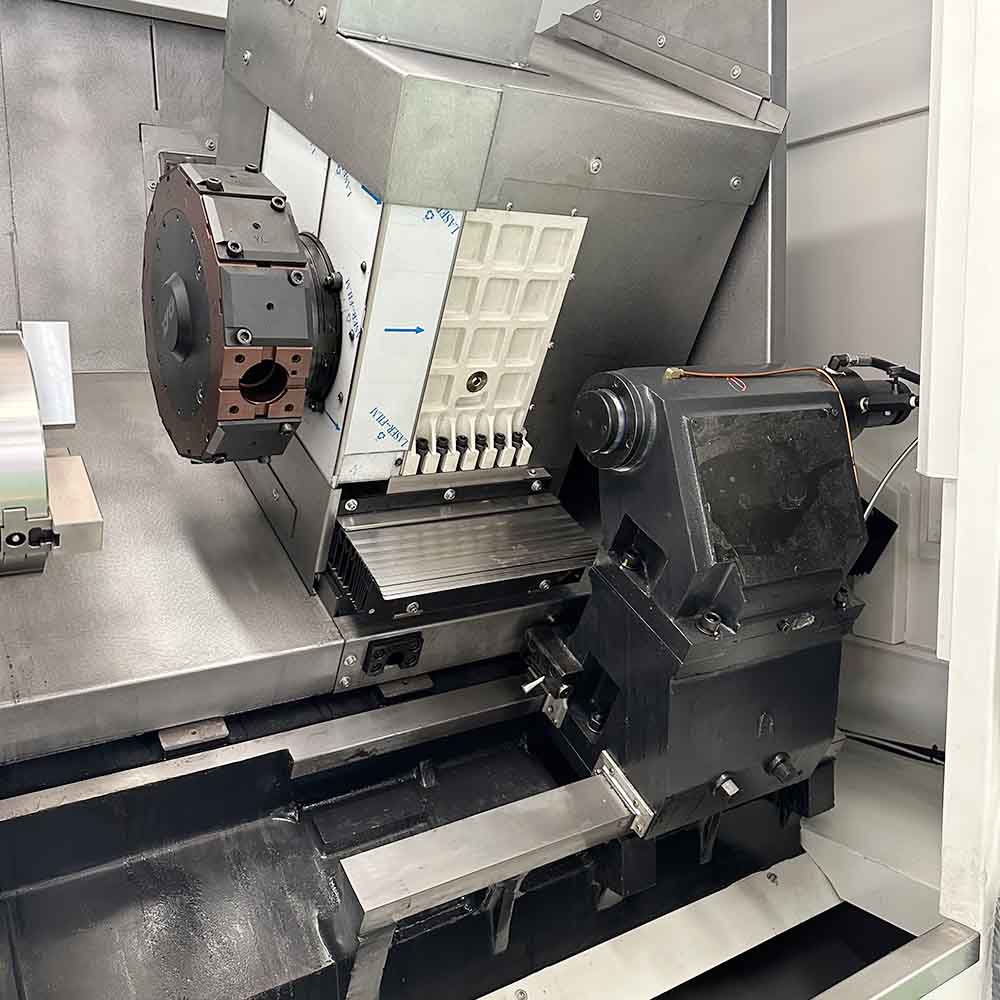

إمكانية الخراطة والتفريز باستخدام المحور Y
مجهزة بنظام ربط للمحور Y، مما يتيح تنفيذ عمليات تشغيل معقدة مثل حفر الثقوب اللامركزية، وشق مجاري الخوابير (keyways)، والتفريز الجانبي، بالإضافة إلى عمليات الحفر واللولبة في الوجه الطرفي للقطعة.
نظام فهرسة دقيق للمحور C
يتميز عمود الدوران بنظام تحكم عالي الدقة للمحور C، مما يسمح بتنفيذ عمليات الخراطة والتفريز المتزامنة ويعزز القدرة على تشغيل قطع معقدة.
صناعة تطبيق المنتج
1. يمكن لطحن الدوران معالجة أجزاء معقدة وعالية الدقة، مثل شفرات التوربينات وأجزاء المحرك ومكونات هيكل الطائرات المعقدة. غالبًا ما تكون أجزاء الطائرات مصنوعة من مواد عالية القوة وتتطلب هندسة معقدة ودقة عالية، وهذا هو بالضبط المكان الذي تتمتع فيه طحن الدوران بمزاياها.
2. يمكن استخدام آلات طحن الدوران لمعالجة أجزاء المحرك وأجزاء نظام ناقل الحركة وأجزاء نظام التعليق.
الكفاءة العالية وتعدد استخدامات طحن الدوران مناسبة بشكل خاص للأجزاء التي تحتاج إلى الإنتاج بكميات كبيرة ولديها متطلبات دقة عالية في إنتاج السيارات.
فيديو
معلمات المنتج
| غرض | وحدة | تي سي كيه 600 دي واي |
| أقصى قطر للدوران العلوي لسطح السرير | مم | Φ630 |
| الحد الأقصى لقطر المعالجة على عمود الأداة | مم | Φ400 |
| الحد الأقصى لطول المعالجة | مم | 880 |
| الحد الأقصى لسرعة المغزل | دورة في الدقيقة | 3500 |
| قطر ثقب المغزل | مم | Φ90/105 |
| قطر شريط المخزون | مم | Φ75/92 |
| الحد الأقصى للسفر على المحور X | مم | 315 |
| الحد الأقصى لسفر المحور Z | مم | 1000 |
| المحور C | 360° | |
| الطول × العرض × الارتفاع | مم | 3300X1900x2200 |
| وزن | كجم | 5800 |
