PRODUCTO

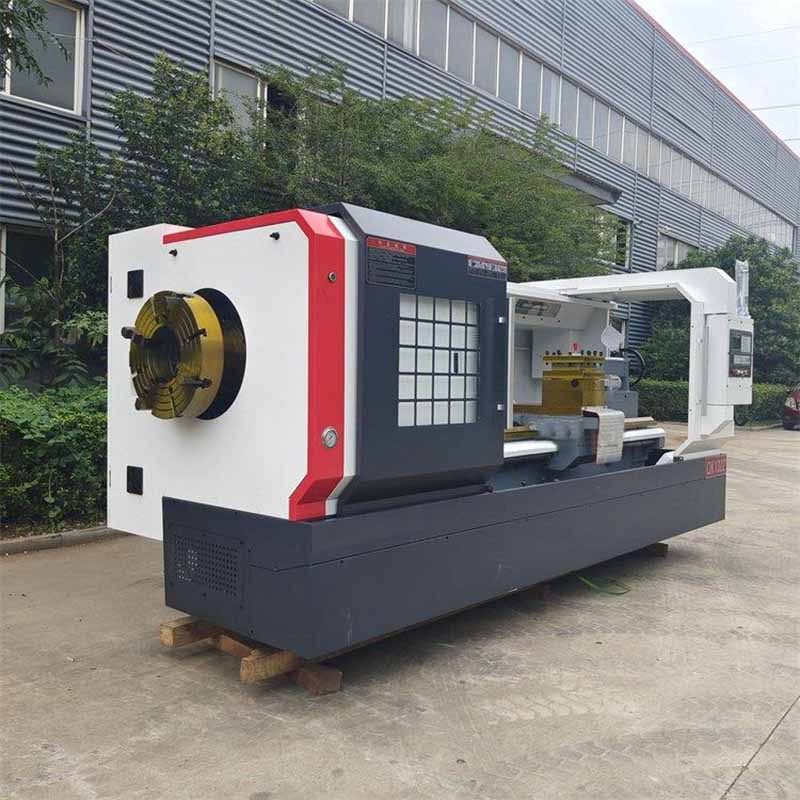

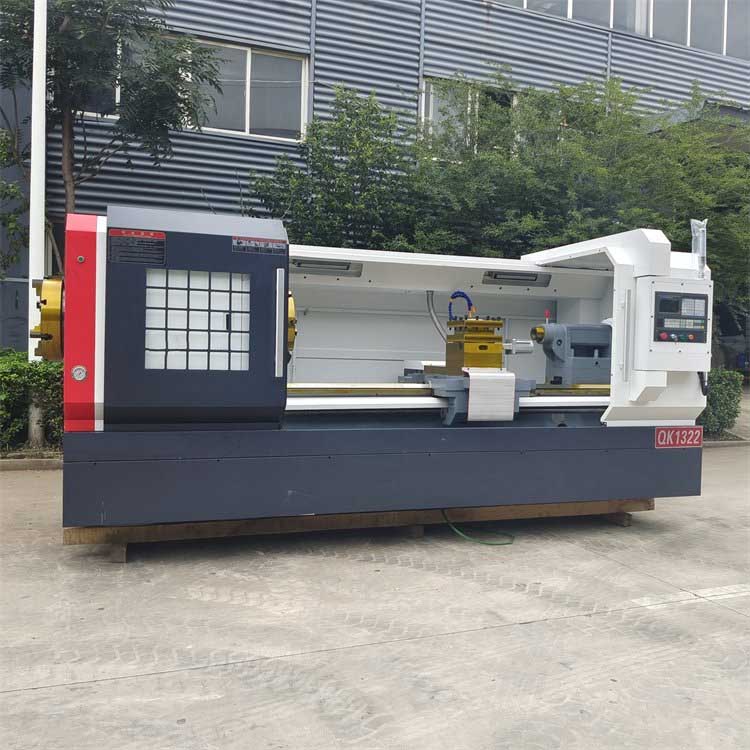

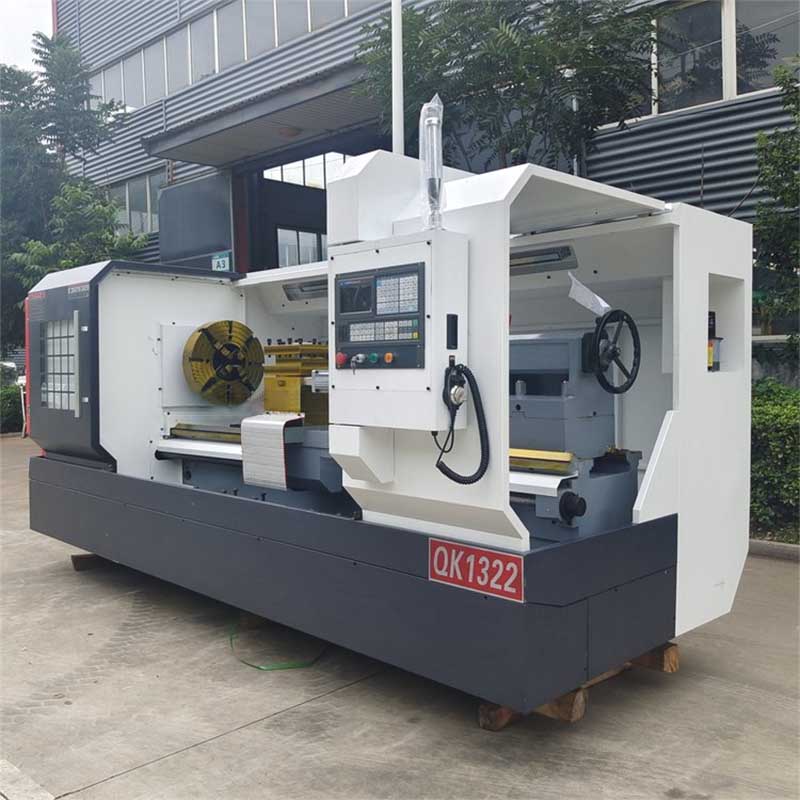

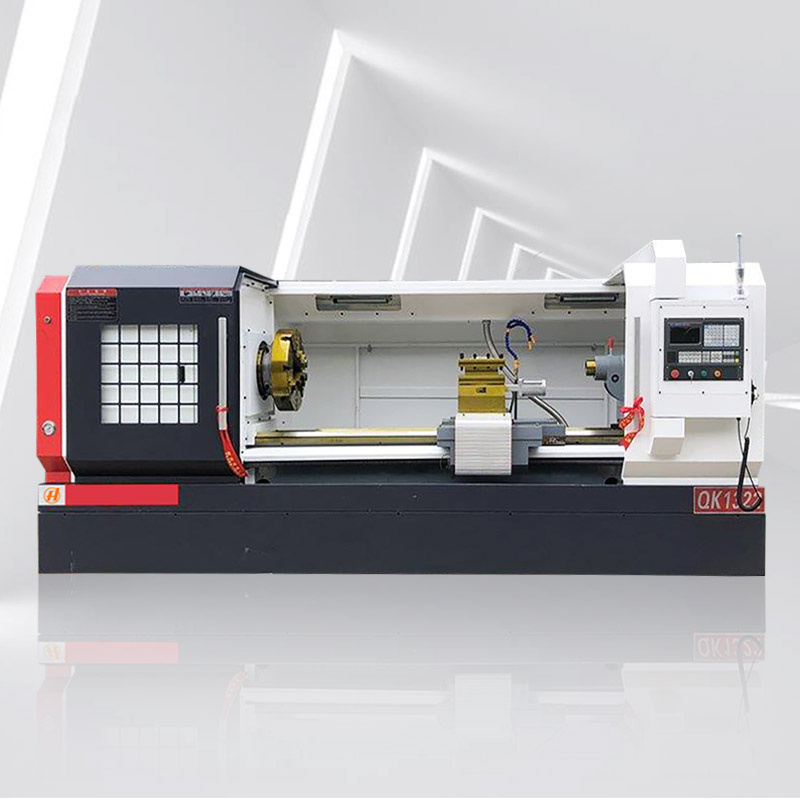

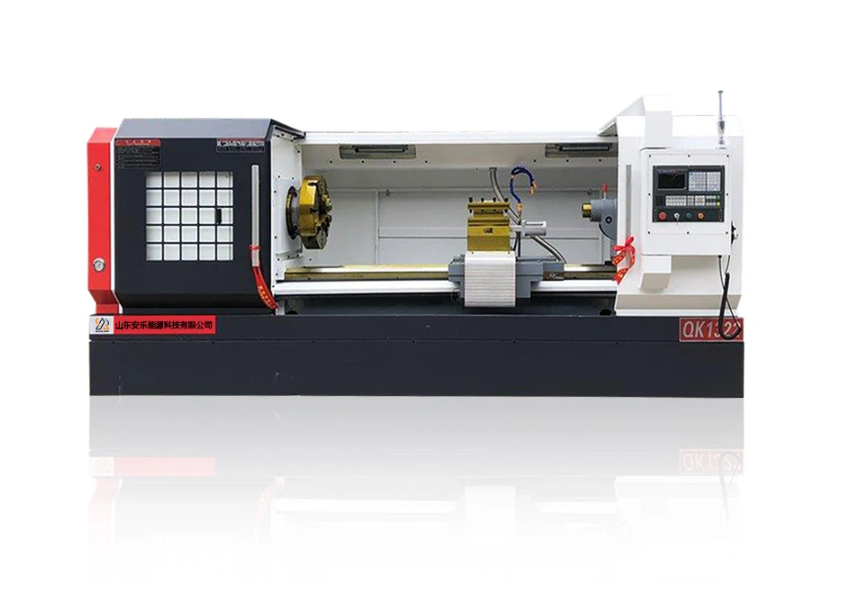

Máquina de torno de roscado de tubos CNC Para la industria petrolera QK1322
Marca: ALLESCNC
Modelo: QK1322
Dimensiones: 3750 x 1830 x 1900 mm
Precio: $27.900 (Edición Estándar) / $29.400 (Edición Pro)
Disponibilidad: 400 unidades disponibles mensualmente
Certificación: Cumple con las normas CE de calidad y seguridad
Método de pago: Transferencia bancaria / Tarjetas de crédito
Garantía limitada de un año para toda la máquina (Garantías extendidas disponibles para piezas principales)
El torno de roscado de tuberías CNC serie QK de ALHAASES es un nuevo tipo de torno de roscado de tuberías CNC especialmente diseñado y fabricado para los requisitos de procesamiento de roscas de oleoductos, tuberías de perforación y revestimientos en las industrias petrolera, química y metalúrgica.
El torno de roscado de tuberías CNC adopta mandriles dobles para sujetar la pieza de trabajo, conversión de frecuencia de tres velocidades, control automático del sistema CNC, puede procesar con precisión varias roscas internas y externas, y tiene las funciones de los tornos CNC ordinarios.
Características del producto:
Pipe Thread CNC Torno adopta la estructura de fundición general de la cama plana horizontal, y las partes básicas como la cama, la cabeza de la cama, el sillín y las patas de la cama están fundidas con arena de resina, envejecidas artificialmente y tienen una buena estabilidad general;
El torno CNC de rosca de tubería tiene una alta velocidad de husillo, un amplio rango de ajuste de velocidad y un bajo nivel de ruido general de la máquina. El motor de frecuencia variable de tres velocidades de accionamiento principal realiza una regulación de velocidad continua en el engranaje;
La máquina de torno de roscado de tuberías está equipada con un lubricador centralizado para la lubricación automática forzada del husillo de bolas y la superficie de unión de Angelica, que puede mejorar de manera efectiva las características de respuesta dinámica de la máquina herramienta y la vida útil de la guía del tornillo;
Los portaherramientas para tornos de roscado de tuberías están disponibles en varias formas, como portaherramientas verticales de cuatro estaciones, verticales de seis estaciones, horizontales de seis estaciones y de cambio rápido;
El mandril manual, neumático e hidráulico o el contrapunto manual, neumático e hidráulico se pueden configurar de acuerdo con los requisitos del usuario;
Product Application Industry
Pipe Thread CNC Torno es más económico y más conveniente que los tornos ordinarios. Puede completar varias roscas de tuberías rectas y roscas de tuberías cónicas, como juntas de tuberías, paja, revestimiento, tuberías de tuberías, tuberías de minas, tuberías de bombas de agua, etc. Teniendo en cuenta la geología del petróleo, la minería, las características de los sectores de riego y drenaje químico y agrícola,

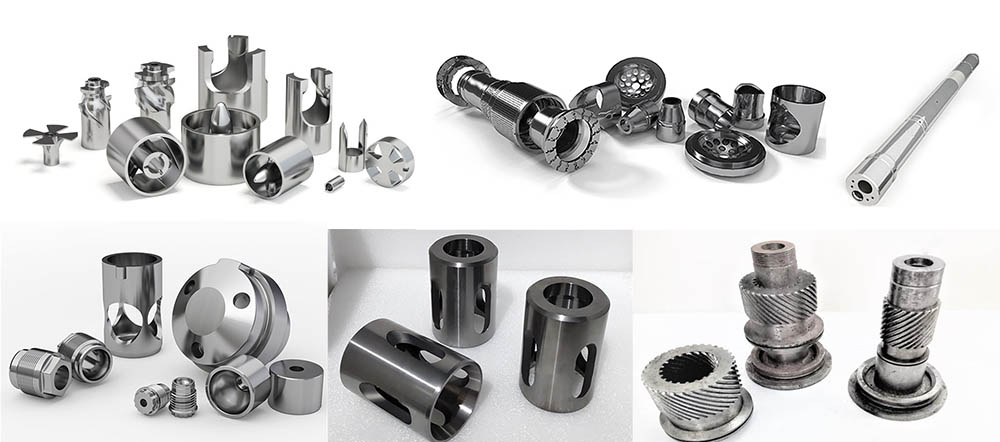

La máquina de torno de roscado de tuberías también puede procesar varias pulgadas, métricas, roscas de módulo, girar varias piezas de eje y disco, y desempeñar el papel de tornos CNC ordinarios.
El torno CNC para roscas de tubos es de hecho un torno ideal para los sectores petrolero, geológico, químico y agrícola.
Video
Parámetro del producto
| Modelo | QK1322 | |
| capacidad de proceso | Volteo sobre bancada | Φ630mm |
| Volteo sobre carro | Φ330mm | |
| Distancia entre puntas | 1500mm | |
| Trazo X | 350mm | |
| Carrera Z | 1500mm | |
| Cabezal | Pasaje de barra | Φ220mm |
| EMPAQUE(L*W*H) | 3750/1830/1900mm | |
| PESO(N.W/G.W) | 4200kg | |
Torno CNC para roscado de tubos QK1322 – Configuraciones estándar y opcionales
Configuraciones estándar
Estructura de bancada plana de alta resistencia diseñada para roscado de tubos
Husillo de gran diámetro (Φ220 mm) para tuberías y revestimientos de petróleo
Plato manual de tres mordazas (Φ500 mm delantero y trasero, autocentrante)
Sistema de control CNC FANUC Oi TF
Motor de husillo de alto par de 11 kW
Guías templadas y rectificadas para mayor durabilidad

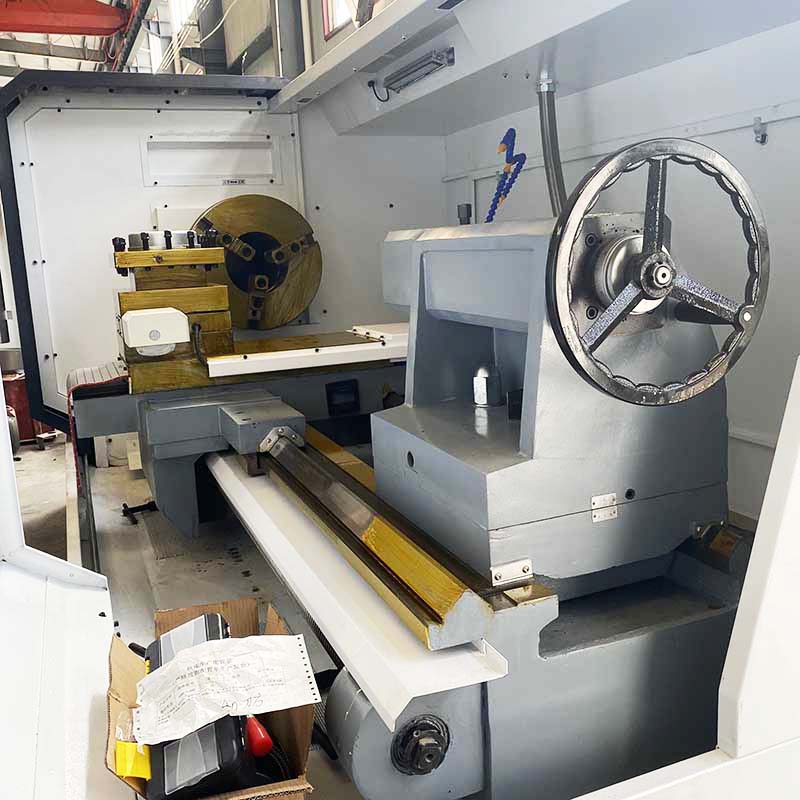

Contrapunto manual con manguito cónico MT6
Bomba de refrigeración y sistema de lubricación
Luz de trabajo y cabina de protección
Ciclos de roscado para roscas métricas, en pulgadas, trapezoidales y cónicas
Configuraciones opcionales
Plato hidráulico de 3 o 4 mordazas
Contrapunto hidráulico o servoaccionado
Lugar fijo y luneta móvil para tubos largos
Transportador automático de virutas
Enfriador de aceite del husillo
Sistema de sujeción neumático o hidráulico
Banca extendida para tubos más largos Piezas de trabajo
Sistema de control CNC Siemens, GSK o KND
Sondas de medición para la detección de la precisión del roscado
Alimentador de barras para la producción de tuberías de alta eficiencia
¿Cómo garantizar la precisión del roscado?
El torno de roscado de tuberías CNC de la serie QK está diseñado para ofrecer resultados de roscado de alta precisión y consistencia. La precisión del roscado se garantiza mediante una combinación de:
Control automático del sistema CNC: garantiza una sincronización precisa entre el avance y el corte.
Soporte de luneta fija: proporciona una sujeción estable para tuberías largas o de gran diámetro, reduciendo la vibración.
Detección por sonda: monitorización y retroalimentación en tiempo real de las dimensiones y la calidad del roscado.
Esta solución integrada garantiza un rendimiento fiable incluso en industrias de alta exigencia como la del petróleo, el gas y la fabricación de maquinaria pesada.
Torno de roscado de tuberías CNC: ¿Cuál es el diámetro máximo del orificio del husillo?
El torno CNC para roscado de tuberías de la serie QK ofrece opciones de diámetro de husillo flexibles para adaptarse a una amplia gama de diámetros de tubería:
Diámetros estándar: Φ190 mm, Φ220 mm, Φ320 mm
Opciones personalizadas: Diámetros de husillo mayores disponibles bajo pedido para el procesamiento de tuberías no estándar o de gran tamaño.
Gracias a su diseño de husillo de gran diámetro, la máquina puede realizar fácilmente tareas de roscado de tuberías de alta exigencia, lo que la hace ideal para oleoductos, transporte de gas natural y fabricación de equipos químicos.
