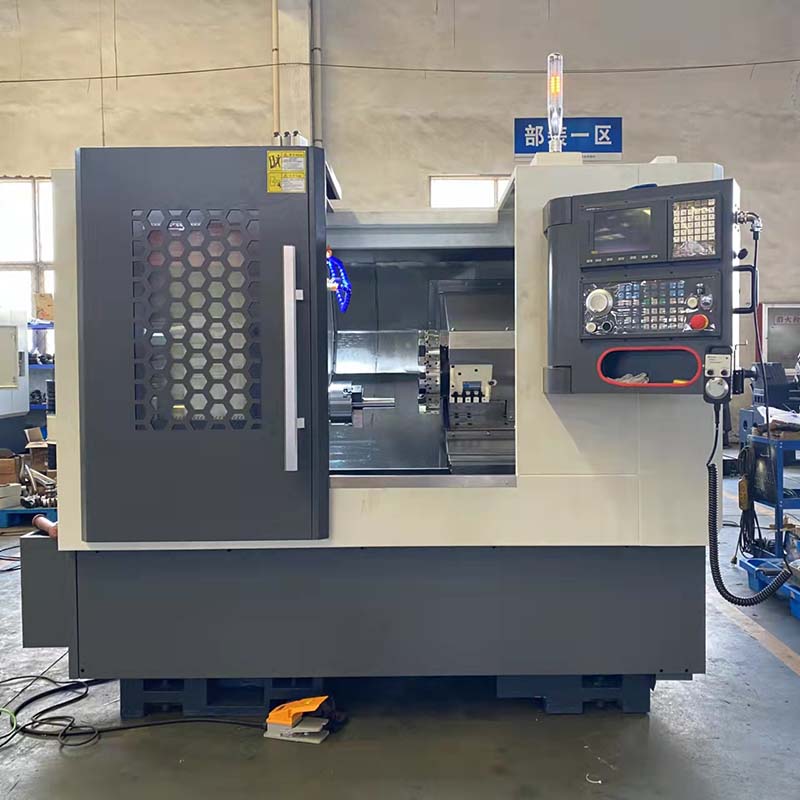

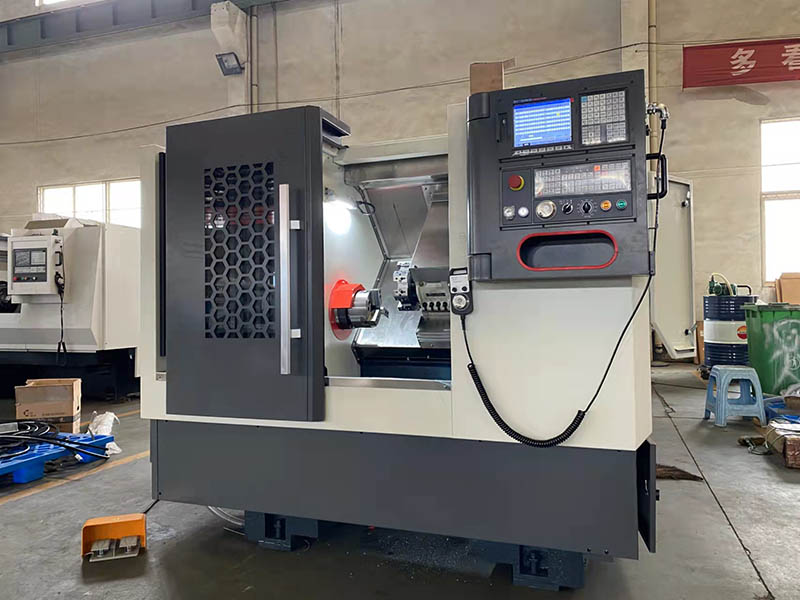

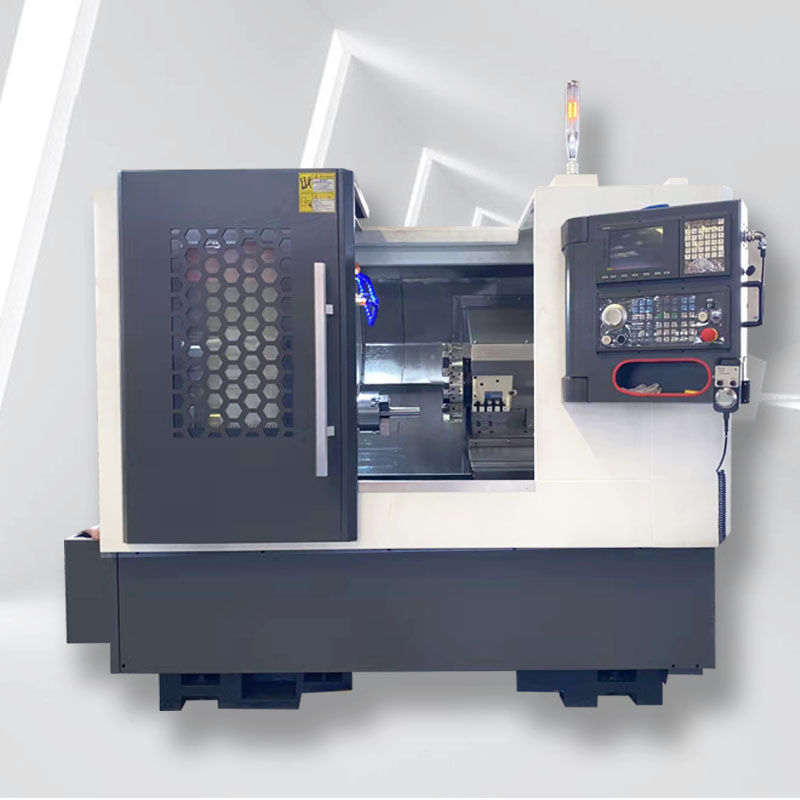

Torno CNC de bancada inclinada torneado para metal TCK50A
El torno CNC de bancada inclinada CNC ALHAASES no solo es adecuado para el procesamiento de lotes pequeños de una sola pieza, sino también para el procesamiento de piezas de alto volumen. Después de agregar mecanismos automáticos de alimentación y carga y descarga automática, se puede realizar el corte automático de barras; si se agregan manipuladores o robots industriales de carga y descarga automática, se puede realizar el procesamiento automático e incluso la operación no tripulada.
El torno CNC ALHAASES CNC Slant Bed es un torno CNC automático con alta precisión y alta eficiencia. La bancada del torno CNC de bancada inclinada es un triángulo rectángulo. En el caso del mismo ancho de riel guía, el carro en dirección X de la cama inclinada es más largo que el de la cama plana, y la importancia práctica de aplicarlo a la máquina de torno CNC es que se pueden organizar más posiciones de herramientas.
El área de la sección transversal del torno CNC de bancada inclinada es más grande que la del torno de bancada plana del mismo tamaño, y es más resistente a la flexión y torsión. El torno cnc de bancada inclinada desarrollado por ALHAASES CNC es una estructura de bancada monolítica, que adopta un husillo integral y eliminación de virutas de gran ángulo, y tiene las ventajas de alta precisión, alta eficiencia y alta rigidez. Hay tipo de cuchillo de fila, tipo de torreta, asiento sin cola, contrapunto automático y otros modelos para elegir.
Características del producto:

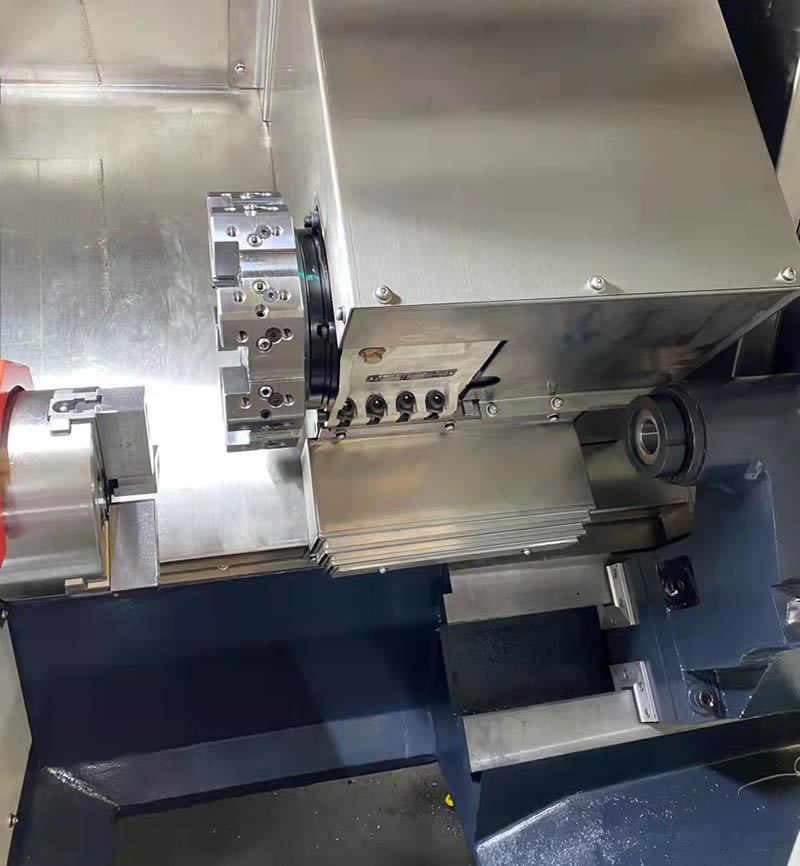

1. Cama integral de torno CNC de cama inclinada, sillín de 30 °, diseño de riel alto y bajo de centro de gravedad bajo, la estructura general del torno de torneado CNC es firme y estable.
2. El cabezal del torno de bancada inclinada CNC adopta una estructura de alta rigidez para garantizar la estabilidad y precisión del husillo.
3. Las guías lineales de 55 rodillos del eje Z garantizan una mayor precisión de posicionamiento, y los rieles duros del eje X garantizan un mayor rendimiento de reducción de vibraciones.
4. La herramienta de corte pesada puede soportar giros intermitentes.
5. Se adopta un diseño único de soporte de tornillo de avance en ambas direcciones para garantizar la precisión.
6. El contrapunto programable adopta un mecanismo de bloqueo y movimiento hidráulico único, que brinda suficiente soporte al girar ejes largos.
Industria de aplicaciones de productos
El torno CNC de bancada inclinada serie TCK adopta un diseño integrado electromecánico-hidráulico, que tiene las características de alta precisión y alta rigidez.
El torno de bancada inclinada CNC es el más adecuado para mecanizar piezas rotativas de formas complejas y puede realizar torneado de superficies cilíndricas, curvas, cónicas y escalonadas. No solo puede realizar torneado externo e interno, sino también torneado de varias roscas internas y externas, así como taladrado, escariado, escariado y laminado.
Video
Parámetro del producto
| Ítem | Unidad | TCK50A |
| máx. oscilación de diámetro sobre la cama | mm | Φ560 |
| máx. oscilación de diámetro sobre diapositiva | mm | Φ260 |
| máx. longitud de procesamiento | mm | 350/500/800 |
| Velocidad del husillo | rpm | 3000 |
| Diámetro del orificio del husillo | mm | 66/66/86 |
| Peso | KG | 3200/3600/4500 |
| Tamaño de la máquina | mm | 2700/2700/3300×2000×2000 |
