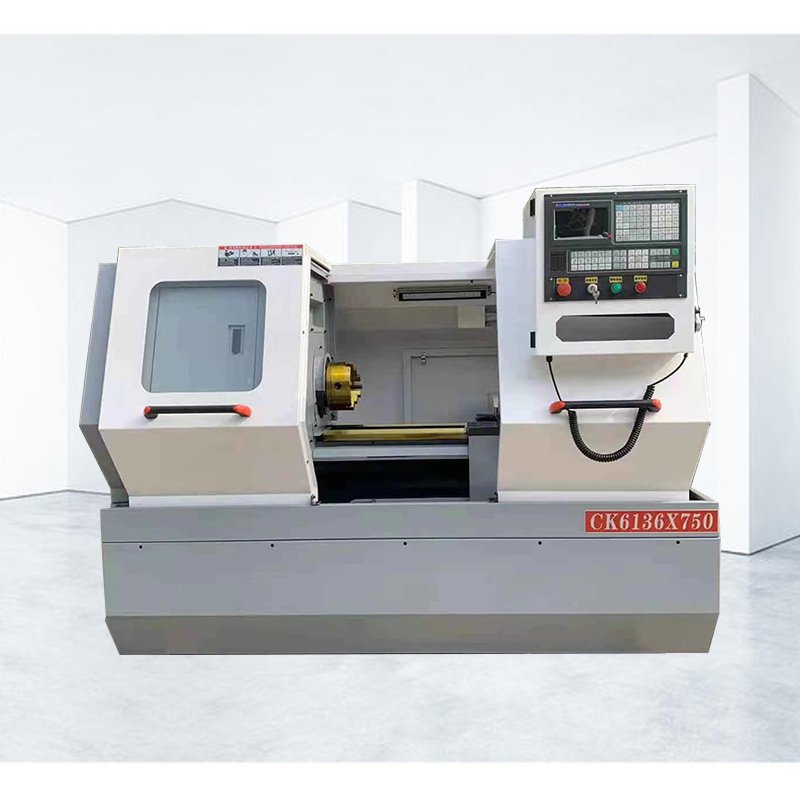

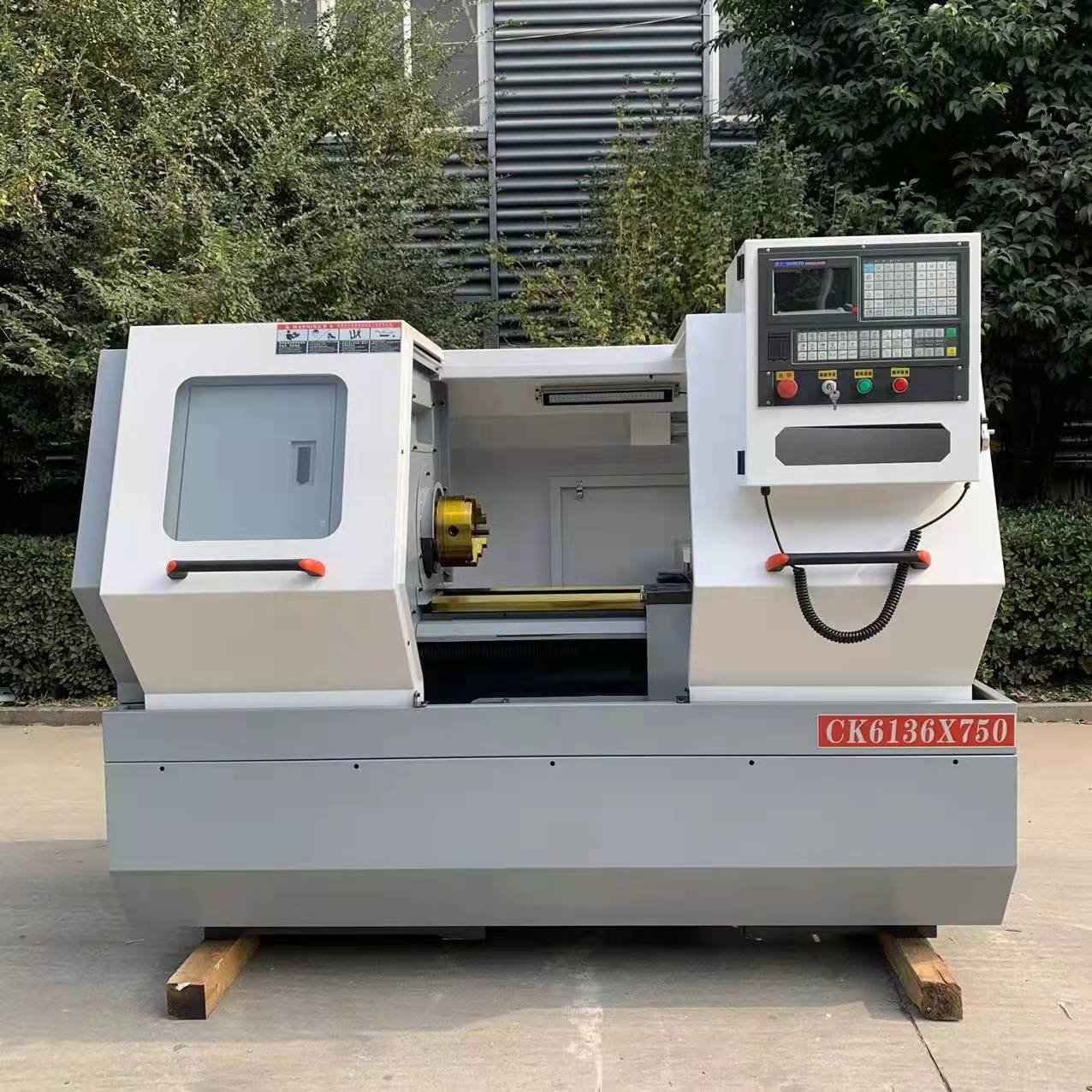

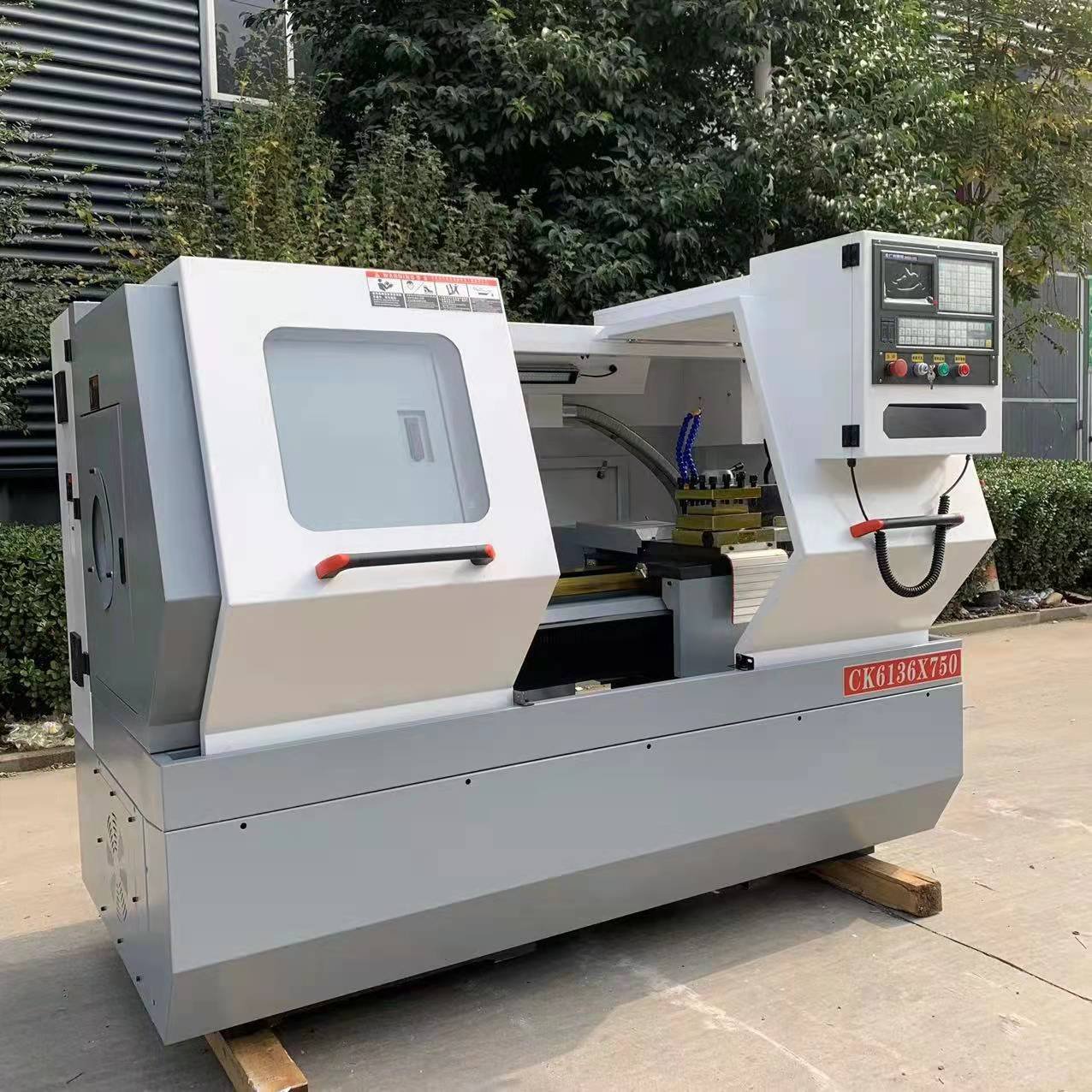

Токарный станок с ЧПУ CK6136

Токарный станок с ЧПУ CK6136

Токарный станок с ЧПУ CK6136 — высокожёсткий станок с плоской станиной для точных деталей типа валов и дисков в мелкосерийном и среднесерийном производстве. Диаметр обработки 360 мм над станиной и 200 мм на резцедержателе, отверстие шпинделя 52 мм пропускает пруток через патрон. Суппорт перемещается на 200 мм по X и на 750 мм по Z при ускоренном ходе 6000 мм/мин и 8000 мм/мин, поэтому вспомогательное время между резами остаётся коротким даже на длинных деталях. Станок выполняет наружное точение, внутреннюю обработку, подрезку торцов, прорезку канавок и нарезание резьбы за один установ, что исключает и время на переустановку, и погрешность базирования.

Ключевые особенности

• Макс. диаметр обработки над станиной Φ360 мм и на резцедержателе Φ200 мм
• Макс. длина заготовки между центрами 750 мм
• Диаметр отверстия шпинделя Φ52 мм
• Ход по оси X 200 мм и по оси Z 750 мм
• Скорость быстрого перемещения X 6000 мм/мин и Z 8000 мм/мин
• Габариты 2350 × 1380 × 1640 мм
• Высокожёсткая цельная станина — устойчивость и вибростойкость
• Прецизионный шпиндель, точные шариковые винты и высокоточные направляющие
• Система ЧПУ GSK и четырёхпозиционный резцедержатель в стандарте, ручной трёхкулачковый патрон

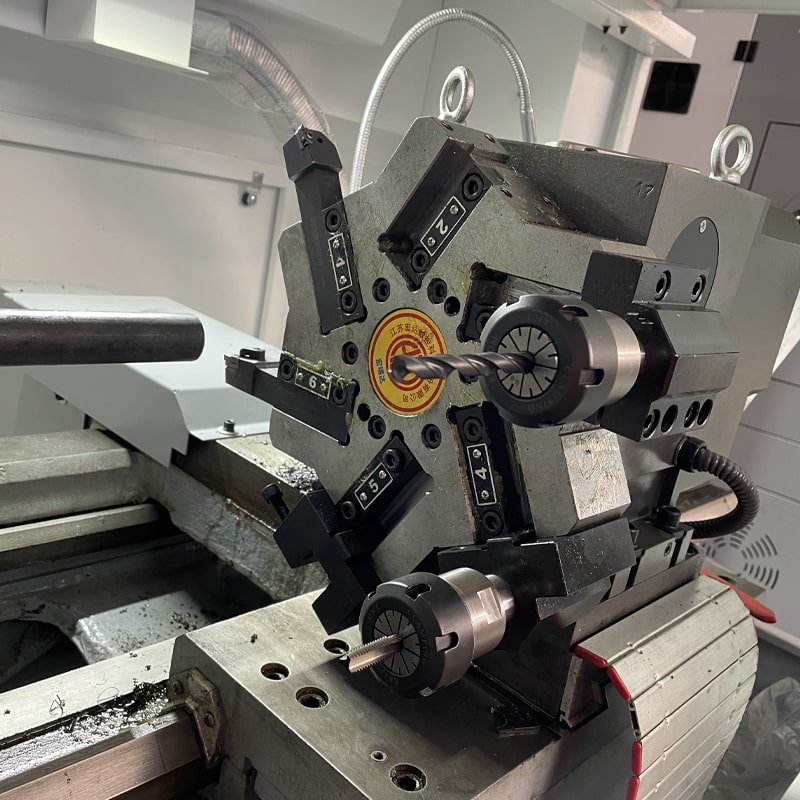

• Опции: системы FANUC и Siemens, гидравлический патрон, резцедержатель на 6/8/12 позиций, автоматический податчик прутка

Жёсткая плоская станина

В основе CK6136 — цельная литая станина повышенной жёсткости, которая сохраняет станок жёстким и при прерывистом, и при непрерывном резании. Именно эта жёсткость позволяет удерживать точность в течение всей смены, а не только на прогревочной детали, и именно она убирает вибрацию на длинных валах, где вылет инструмента наибольший. Направляющие станины закалены и отшлифованы, поэтому поверхности скольжения остаются точными и после нескольких лет производства, не образуя мягких зон, которые проявляются как конусность детали.

Прецизионный шпиндель и высокоточные направляющие

Станок сочетает высокопроизводительный шпиндель с точными шариковыми винтами и высокоточными направляющими по обеим осям подачи. Результат — высокая точность позиционирования, плавное перемещение с малым трением и стабильный повторяемый рез даже на верхней границе ускоренных ходов. В производстве это выражается в меньшем разбросе размеров валов, втулок, фланцев и резьбовых деталей и в снижении доли брака за смену. Поскольку CK6136 выполняет наружное точение, внутреннюю обработку, подрезку торцов, прорезку канавок и нарезание резьбы без переустановки, каждая убранная из маршрута операция убирает и погрешность базирования.

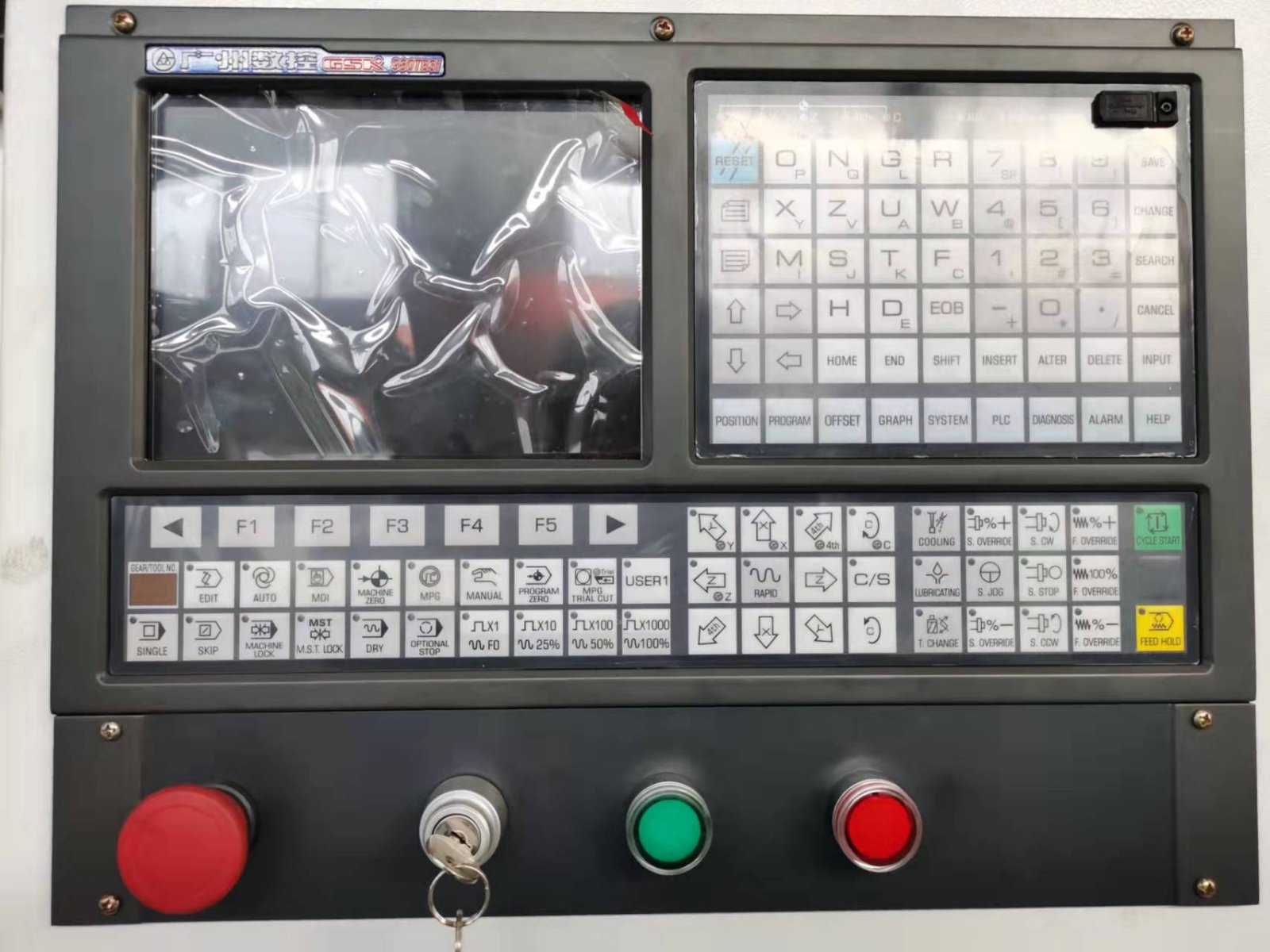

Система ЧПУ, резцедержатель и варианты комплектации

CK6136 поставляется с системой ЧПУ GSK, четырёхпозиционным резцедержателем и ручным трёхкулачковым патроном в стандартной комплектации. Системы FANUC и Siemens доступны, если оператор предпочитает знакомую платформу, а резцедержатель может быть заказан на 6, 8 или 12 позиций, чтобы сократить время смены инструмента на деталях с несколькими операциями. Гидравлический патрон даёт большее усилие зажима и более короткий цикл, а автоматический податчик прутка позволяет станку работать без оператора на каждой детали. Автоматическая система удаления стружки поставляется как опция. То есть один и тот же станок может начать работу как отдельный токарный станок и позже превратиться в слабоавтоматизированную ячейку без замены оборудования.

Применение и материалы

CK6136 применяется в производстве деталей для автомобилей и мотоциклов, в машиностроении, металлообработке, изготовлении элементов пресс-форм, приборостроении, производстве гидравлических узлов и точных деталей. Благодаря 750 мм между центрами станок обрабатывает валы, втулки, фланцы, вал-шестерни, соединительные элементы и резьбовые детали, которые более короткий станок не берёт за один установ. Обрабатываются углеродистая и нержавеющая сталь, алюминиевые и медные сплавы. Реальное применение зависит от материала, размера детали и требований к обработке.

Технические характеристики

Почему стоит выбрать CK6136

CK6136 занимает нишу, в которой компактному станку уже не хватает длины станины. Он сочетает диаметр обработки 360 мм над станиной, отверстие шпинделя 52 мм и 750 мм между центрами с ускоренным ходом 6000/8000 мм/мин по X и Z, а опции гидравлического патрона и автоматической подачи прутка позволяют работать без постоянного присутствия оператора. Габариты 2350 × 1380 × 1640 мм позволяют разместить станок в обычном цеховом пролёте. Поставляются станки с сертификатом CE и зарубежным послепродажным обслуживанием.
