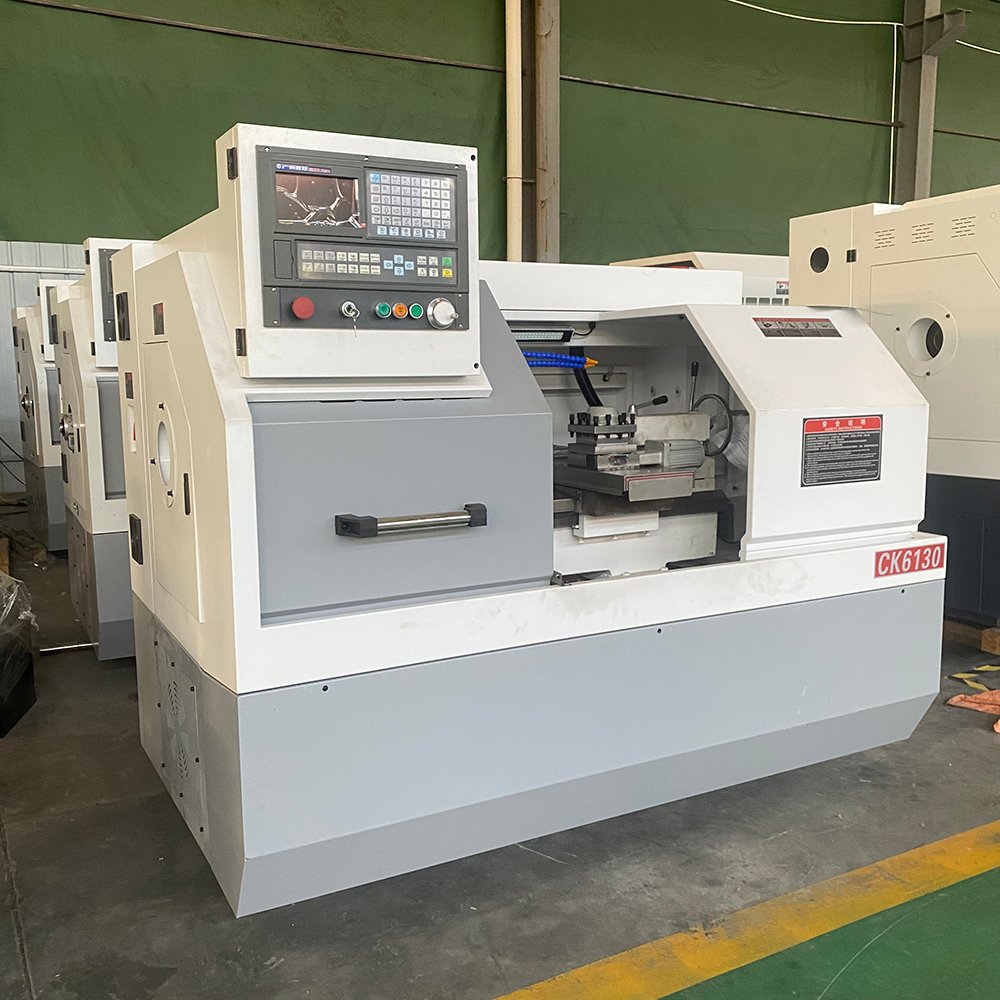

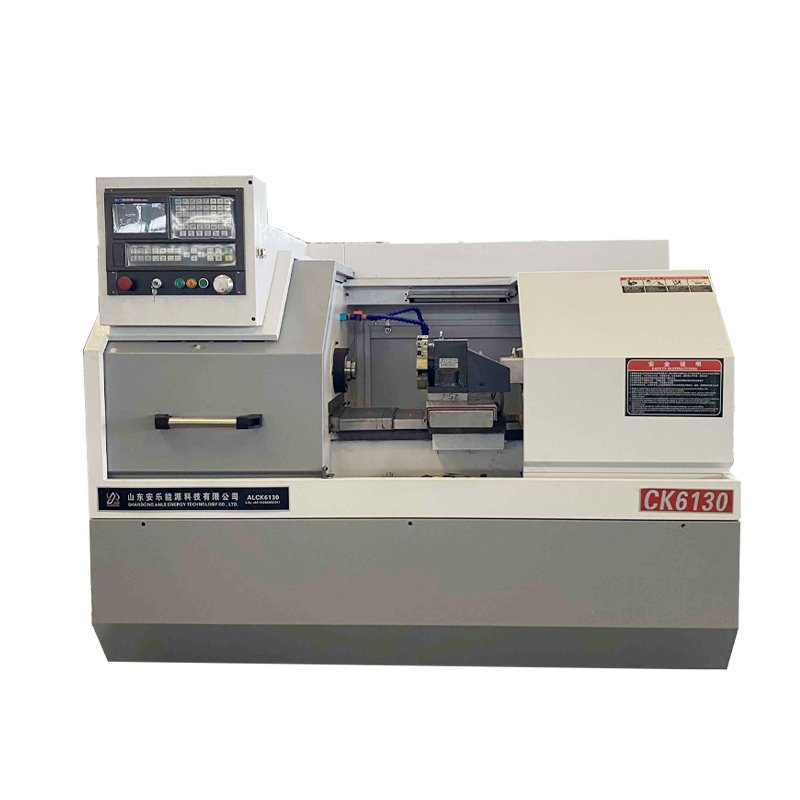

Токарный станок с ЧПУ CK6130

Токарный станок с ЧПУ CK6130

Токарный станок с ЧПУ CK6130 — это высокожёсткий станок с плоской станиной, рассчитанный на мелкие точные детали и мелкосерийное и среднесерийное производство. Он обеспечивает диаметр обработки 300 мм над станиной и 130 мм над суппортом, а отверстие шпинделя 48 мм пропускает пруток до 40 мм через полый патрон. Шпиндель развивает до 2200 об/мин, а оси подачи имеют ход 280 мм по X и 500 мм по Z при точности повторного позиционирования 0,01 мм по обеим осям. Станок выполняет наружное точение, внутреннюю обработку, подрезку торцов, прорезку канавок и нарезание резьбы за один установ, что исключает и время на переустановку, и погрешность базирования.

Основные особенности

• Макс. диаметр обработки над станиной Φ300 мм, над суппортом Φ130 мм
• Диаметр отверстия шпинделя Φ48 мм, пруток до Φ40 мм через полый патрон
• Предел частоты вращения шпинделя 2200 об/мин для скоростной точной обработки
• Ход по оси X 280 мм и ход по оси Z 500 мм
• Точность повторного позиционирования 0,01 мм по осям X и Z
• Компактные габариты 1600 × 1100 × 1650 мм
• Станина повышенной жёсткости для устойчивости и виброустойчивости
• Прецизионный шпиндель, прецизионные шариковые винты и высокоточные направляющие

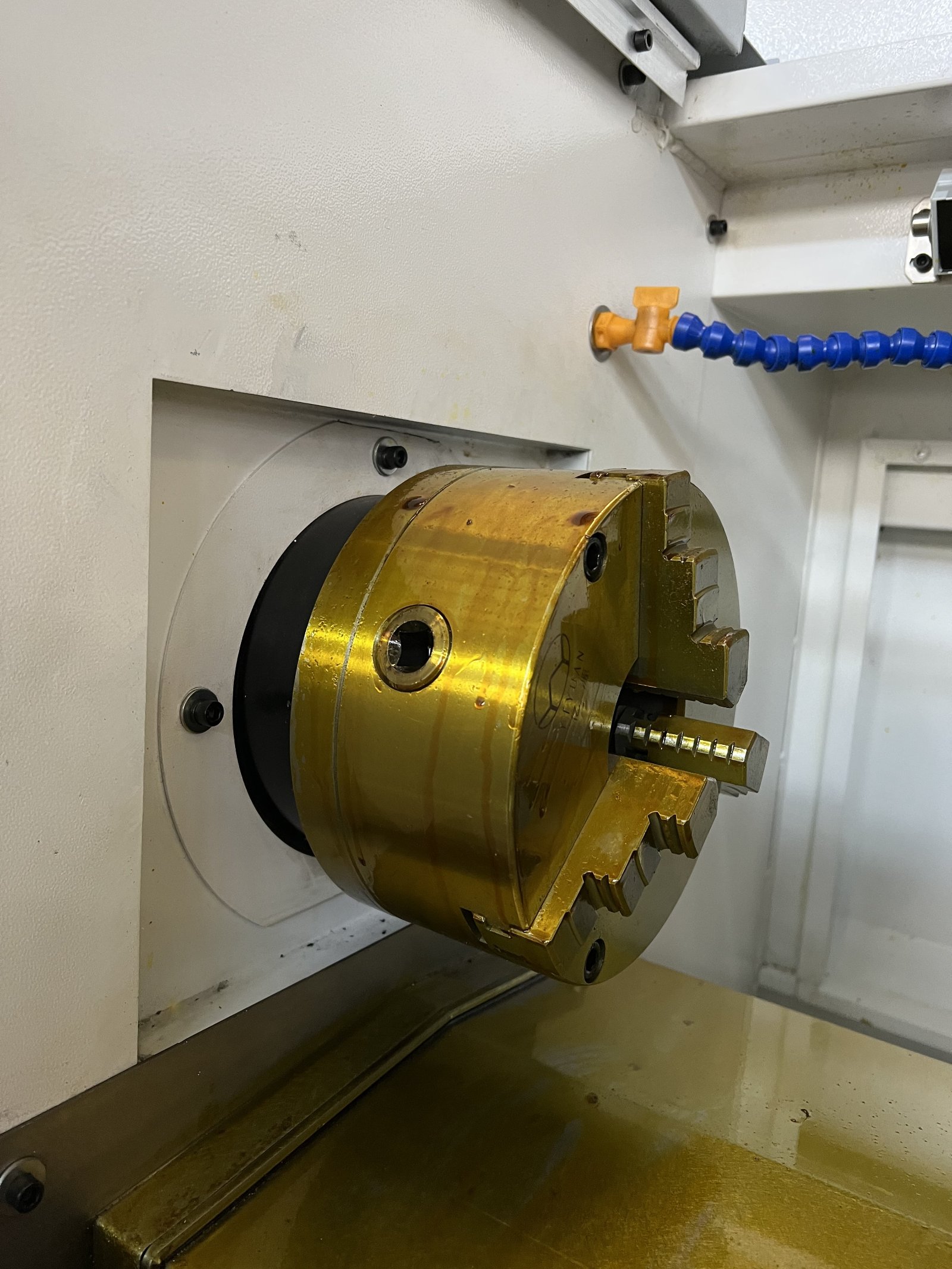

• Система ЧПУ GSK и четырёхпозиционная револьверная головка в стандартной поставке, ручной трёхкулачковый патрон
• Автоматическая смена инструмента и автоматический податчик прутка — опционально

Жёсткая плоская станина

CK6130 построен на литой станине повышенной жёсткости, которая сохраняет устойчивость станка как при непрерывном, так и при прерывистом резании. Именно эта жёсткость позволяет удерживать точность повторного позиционирования 0,01 мм по осям X и Z в течение всей смены, а не только на прогретой пробной детали. Короткая и хорошо демпфированная конструкция также сокращает габариты станка до 1600 × 1100 × 1650 мм, поэтому станок помещается в небольшой мастерской, в ячейке рядом с имеющимся оборудованием или несколькими единицами в ряд без перепланировки цеха.

Прецизионный шпиндель, шариковые винты и направляющие

В станке применён высокоэффективный шпиндель вместе с прецизионными шариковыми винтами и высокоточными направляющими на осях подачи. Результат — высокая точность позиционирования, движение с малым трением и ровный повторяемый рез. В производстве это видно по более узкому разбросу размеров валов, втулок и резьбовых деталей и по меньшему проценту брака в течение смены. Поскольку CK6130 выполняет наружное точение, внутреннюю обработку, подрезку торцов, прорезку канавок и нарезание резьбы без переустановки, каждая исключённая операция — это ещё и исключённая погрешность базирования.

Система ЧПУ, револьверная головка и варианты комплектации

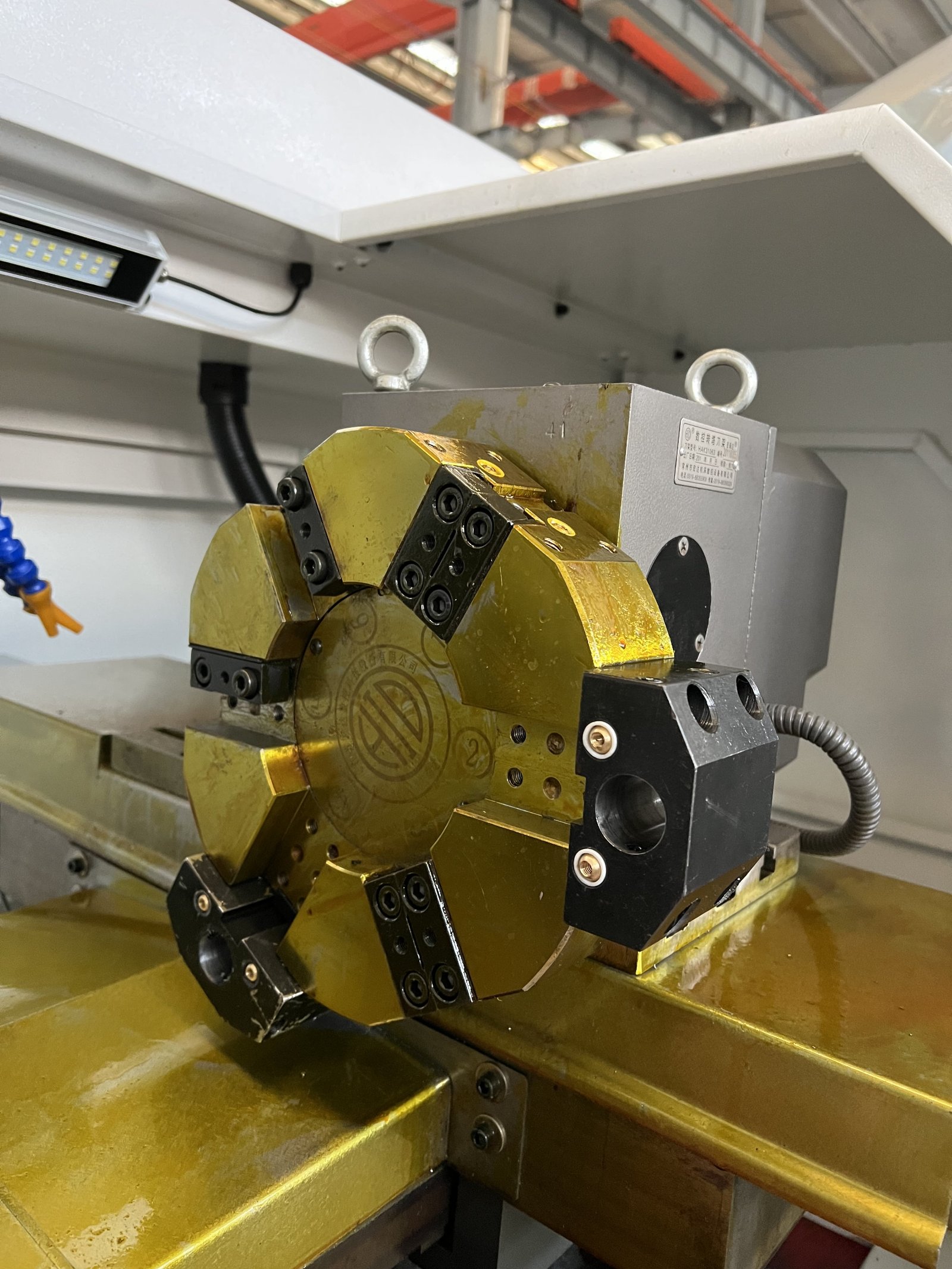

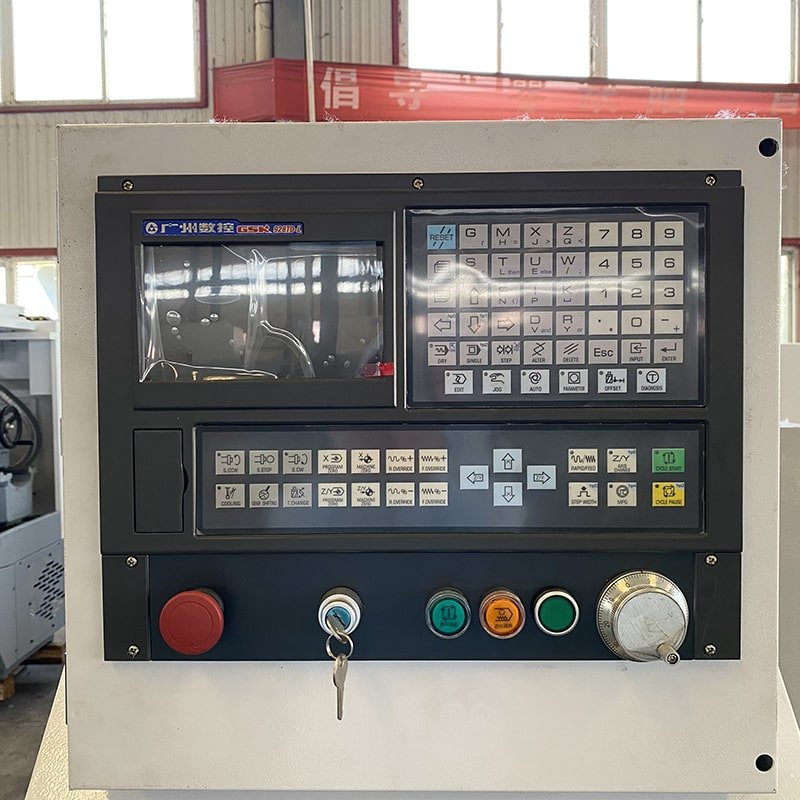

CK6130 поставляется с системой ЧПУ GSK, четырёхпозиционной револьверной головкой и ручным трёхкулачковым патроном в стандартной комплектации. По запросу могут быть установлены стойки FANUC и Siemens, если оператор предпочитает привычную платформу, а револьверная головка может быть исполнена на 6, 8 или 12 позиций. Гидравлический патрон доступен для большего усилия зажима и более короткого цикла, а автоматический податчик прутка позволяет станку работать без оператора, вручную загружающего каждую заготовку. Опционально поставляется автоматическая система удаления стружки. Таким образом, один и тот же станок может начинать как отдельный токарный станок, а затем быть расширен до частично автоматизированной ячейки без его замены.

Применение и материалы

CK6130 применяется в производстве автомобильных деталей, электроники и бытовой техники, медицинских изделий, метизов, приборостроении, машиностроении, производстве элементов пресс-форм и общем производстве точных деталей. Он особенно подходит для серийного выпуска валов, втулок, дисков, соединителей и резьбовых деталей. Станок обрабатывает углеродистую и нержавеющую сталь, алюминиевые и медные сплавы. Фактическое применение зависит от материала, размеров и требований к обработке заготовки.

Технические характеристики

Почему выбирают CK6130

CK6130 — это следующий шаг после мини-станка для цехов, которые его переросли, но не нуждаются в полноразмерной машине. Он сочетает диаметр обработки 300 мм над станиной, отверстие шпинделя 48 мм и 2200 об/мин с повторяемостью 0,01 мм по X и Z, а также автоматическую смену инструмента и опции подачи прутка для работы без оператора. Компактные габариты 1600 × 1100 × 1650 мм позволяют разместить несколько единиц там, где не поместился бы один крупный станок. Мы обеспечиваем зарубежное послепродажное обслуживание и поставку станков с сертификатом CE.
