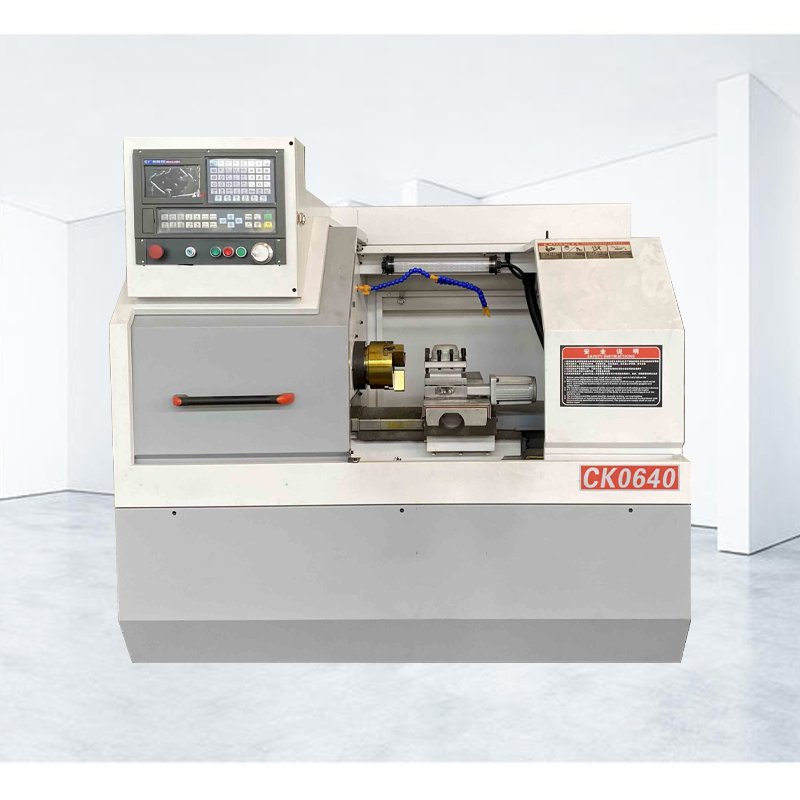

Токарный станок с ЧПУ CK0640

Токарный станок с ЧПУ CK0640

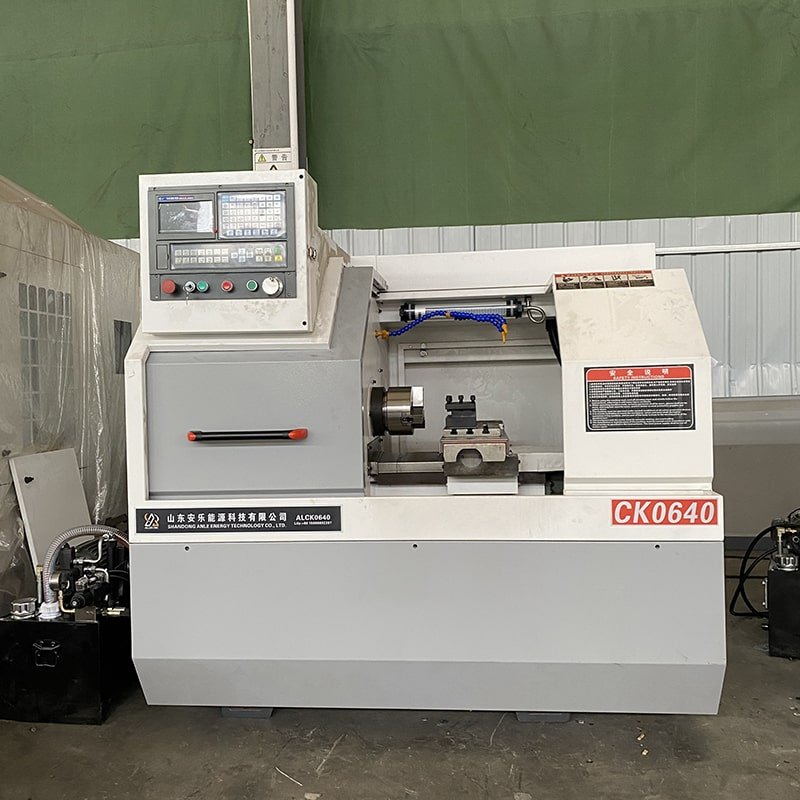

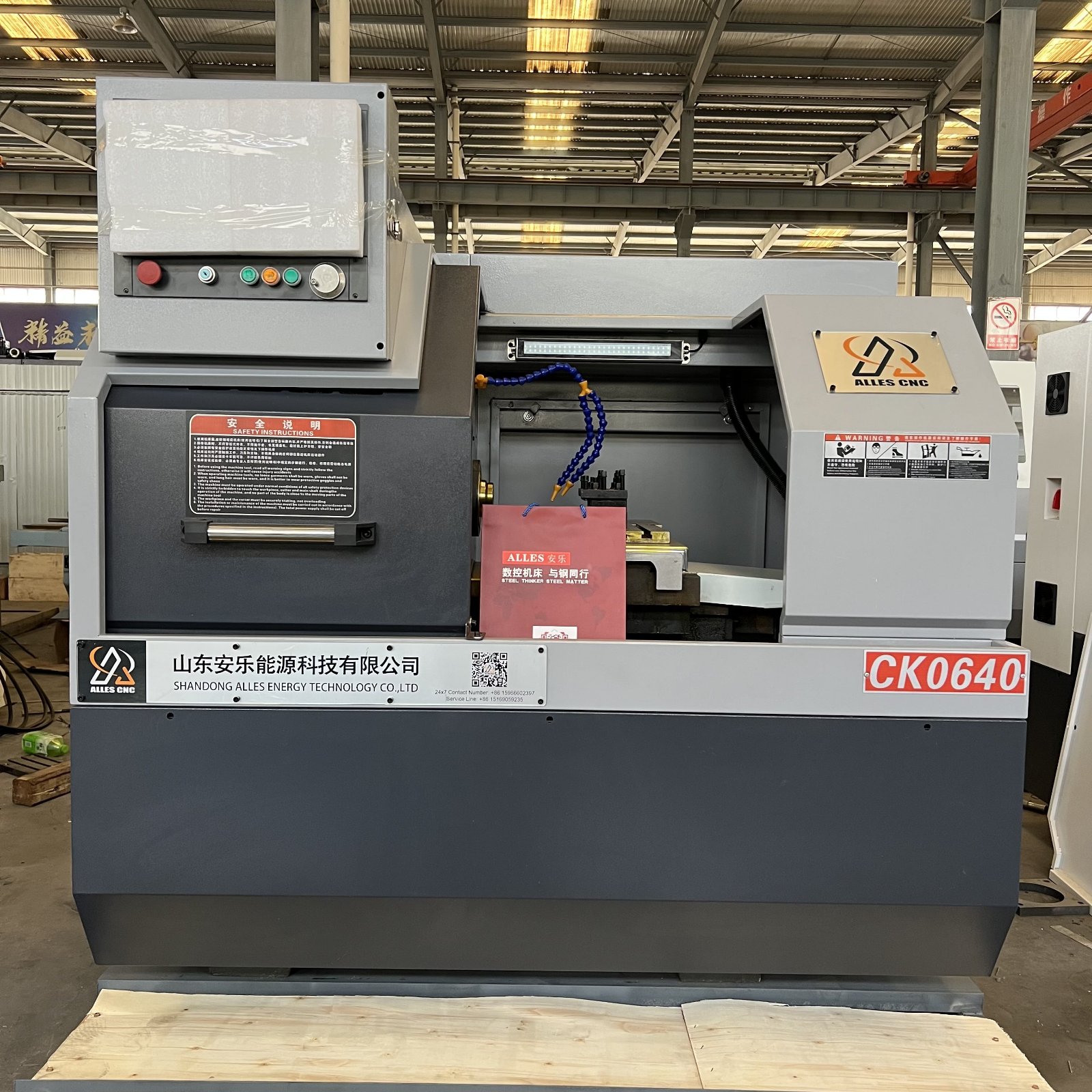

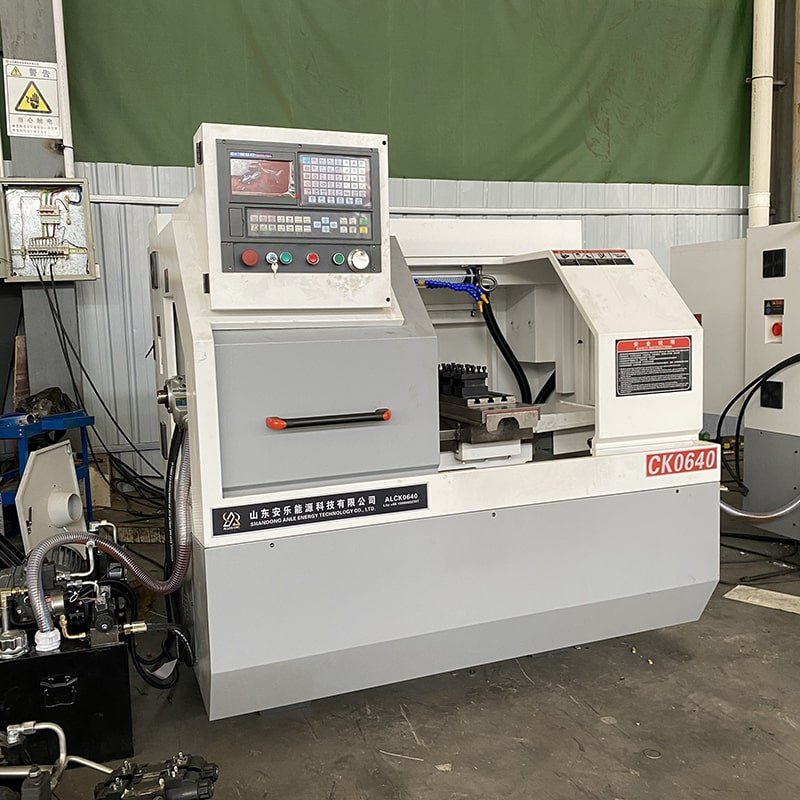

Токарный станок с ЧПУ CK0640 — это компактный высокожёсткий станок с плоской станиной, рассчитанный на мелкие точные детали и мелкосерийное и среднесерийное производство. Он обеспечивает диаметр обработки 250 мм над станиной и 120 мм над суппортом, а отверстие шпинделя 48 мм пропускает пруток до 40 мм через полый патрон. При ходе по оси Z всего 220 мм и габаритах 1620 × 1340 × 1680 мм станок рассчитан на небольшую мастерскую, а не на отдельный пролёт цеха. Высокоточный шпиндель, прецизионные шариковые винты и линейные направляющие придают ему точность позиционирования, свойственную гораздо более крупным станкам.

Основные особенности

• Макс. диаметр обработки над станиной Φ250 мм, над суппортом Φ120 мм
• Диаметр отверстия шпинделя Φ48 мм, пруток до Φ40 мм через полый патрон
• Ход по оси Z 220 мм для компактной точной обработки
• Небольшая установочная площадь 1620 × 1340 × 1680 мм
• Литая станина повышенной жёсткости для виброустойчивости
• Высокоточный шпиндель, прецизионные шариковые винты и линейные направляющие
• Точение, подрезка торцов, растачивание, прорезка канавок и нарезание резьбы за один установ
• Система ЧПУ GSK в стандартной поставке, FANUC и Siemens — опционально
• Ручной патрон в стандартной поставке, гидравлический патрон — опционально
• Автоматический податчик прутка опционально для непрерывной работы без оператора

Компактная станина для небольших цехов

Основная стоимость участка точной токарной обработки — это не станок, а площадь вокруг него. CK0640 построен на компактной высокожёсткой станине, которая сохраняет жёсткость литья и сокращает габариты станка до 1620 × 1340 × 1680 мм. Это позволяет ставить несколько единиц рядом или размещать станок в ячейке вместе с имеющимся оборудованием без перепланировки цеха. Короткий ход 220 мм по оси Z выбран намеренно: он держит суппорт у станины, где станок наиболее жёсток, поэтому точность на малых диаметрах сохраняется там, где станок с длинным ходом начинает вибрировать.

Прецизионный шпиндель и направляющие

В CK0640 применён высокоточный шпиндель вместе с прецизионными шариковыми винтами и линейными направляющими на осях подачи. Результат — высокая точность позиционирования, движение с малым трением и ровный повторяемый рез. В производстве это видно по более узкому разбросу размеров валов, втулок и резьбовых деталей и по меньшему проценту брака в течение смены. Поскольку станок выполняет точение, подрезку торцов, наружную и внутреннюю обработку, прорезку канавок и нарезание резьбы за один установ, каждая исключённая операция — это ещё и исключённая погрешность базирования.

Система ЧПУ и варианты комплектации

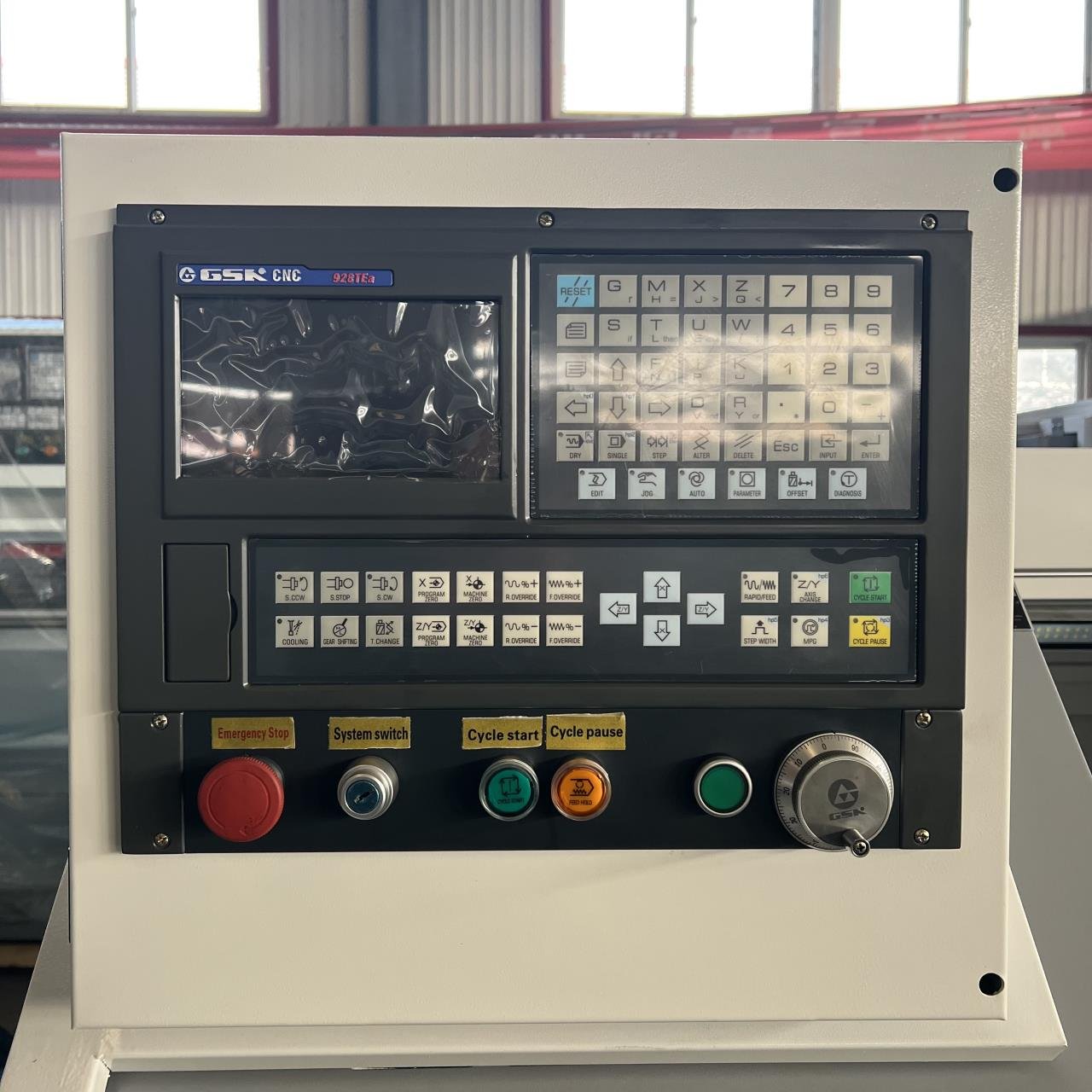

Станок поставляется с системой ЧПУ GSK, а по запросу может быть оснащён стойками FANUC или Siemens, если оператор предпочитает привычную платформу. Стандартная комплектация — ручной патрон с резцедержателем; четырёхпозиционная револьверная головка и гидравлический патрон доступны как опции. Для работы без оператора можно установить автоматический податчик прутка, чтобы станок продолжал выпуск без ручной загрузки каждой заготовки. Таким образом, один и тот же CK0640 может начинать как отдельный токарный станок, а затем быть расширен до частично автоматизированной ячейки без его замены.

Применение и материалы

CK0640 применяется в производстве автомобильных деталей, электроники и бытовой техники, медицинских изделий, метизов, приборостроении, машиностроении, производстве элементов пресс-форм и общем производстве точных деталей. Он особенно подходит для серийного выпуска валов, втулок, дисков, соединителей и резьбовых деталей. Станок обрабатывает углеродистую и нержавеющую сталь, алюминиевые и медные сплавы. Фактическое применение зависит от материала, размеров и требований к обработке заготовки.

Технические характеристики

Почему выбирают CK0640

Крупный токарный станок с ЧПУ — это расточительство для деталей диаметром 50 мм. CK0640 обрабатывает такие детали на станке с диаметром обработки 250 мм над станиной, пропускающем пруток 40 мм через отверстие шпинделя 48 мм и занимающем всего 1620 × 1340 мм пола, но при этом использующем прецизионные шариковые винты и линейные направляющие вместо бюджетного суппорта. Это станок для цехов, которым нужна настоящая точность ЧПУ на мелких деталях, несколько единиц одновременно или работа без оператора с подачей прутка. Мы обеспечиваем зарубежное послепродажное обслуживание и поставку станков с сертификатом CE.
