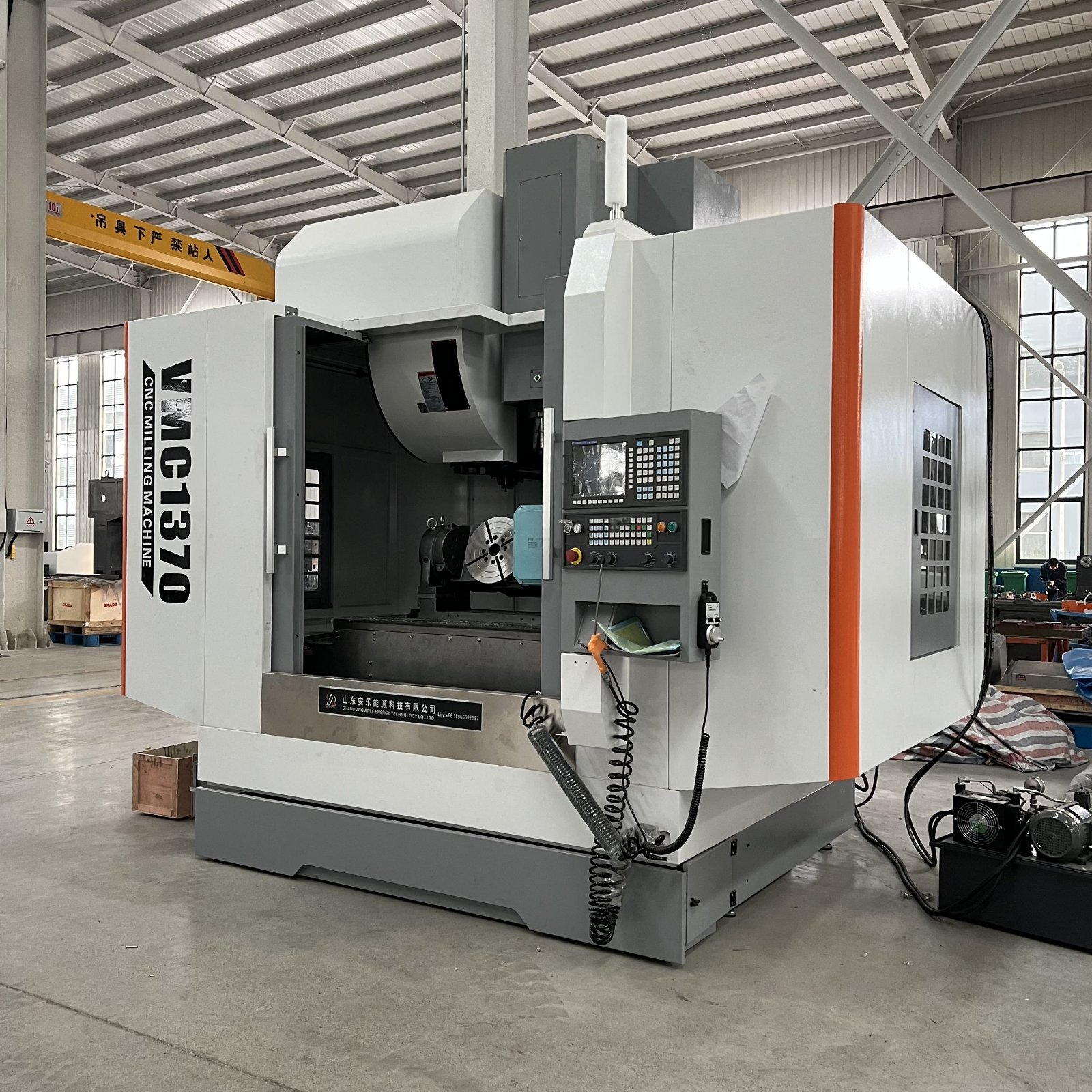

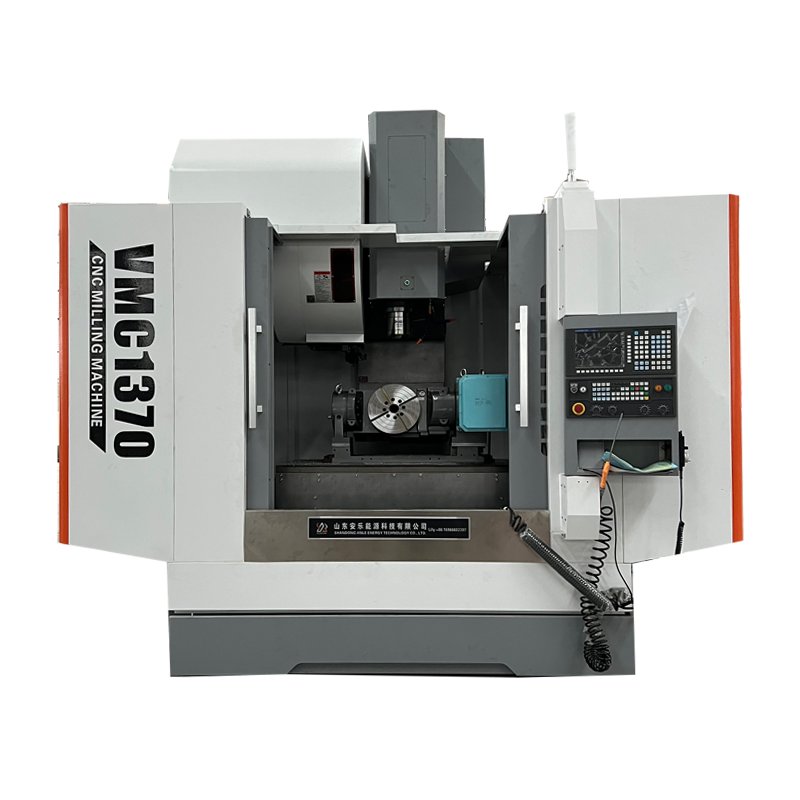

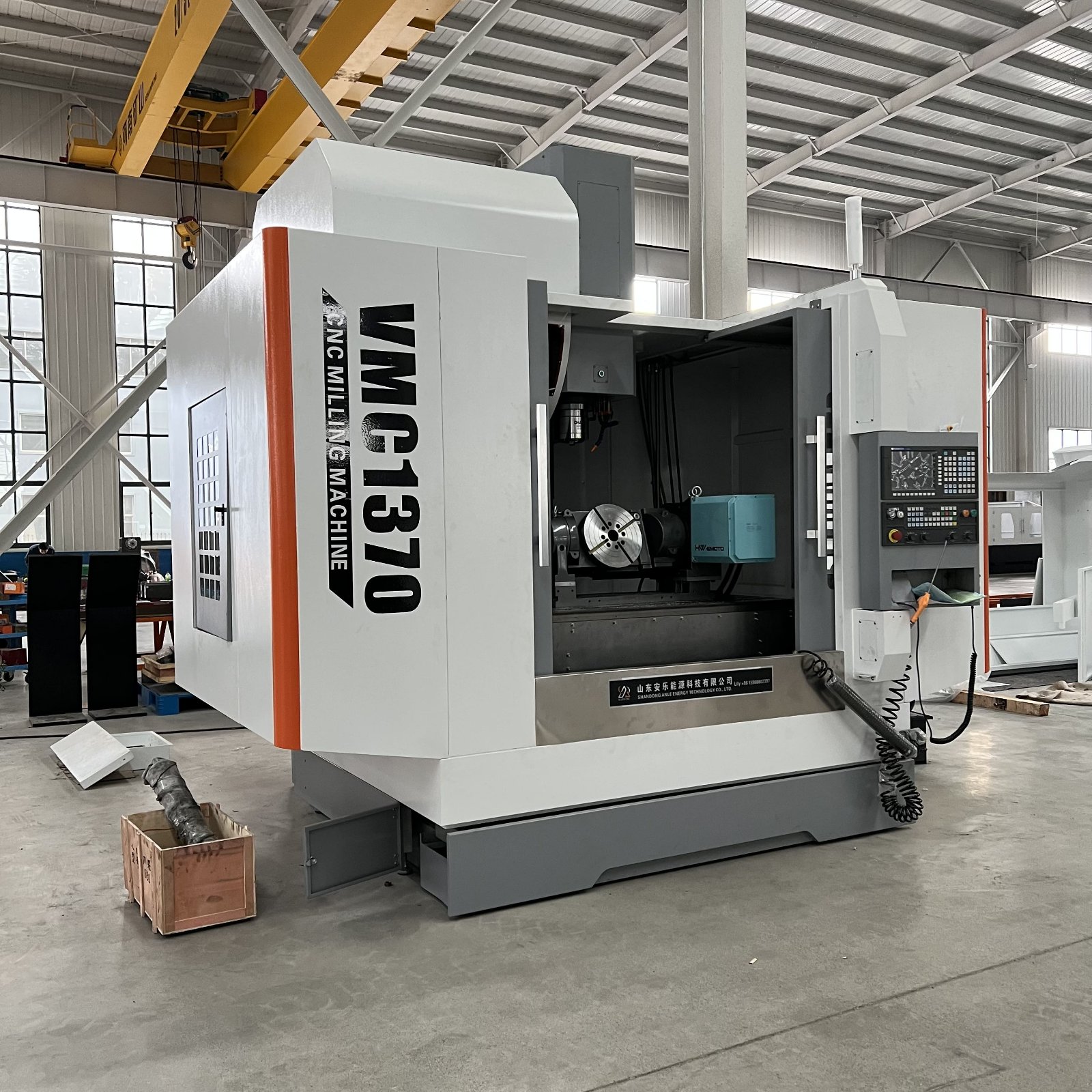

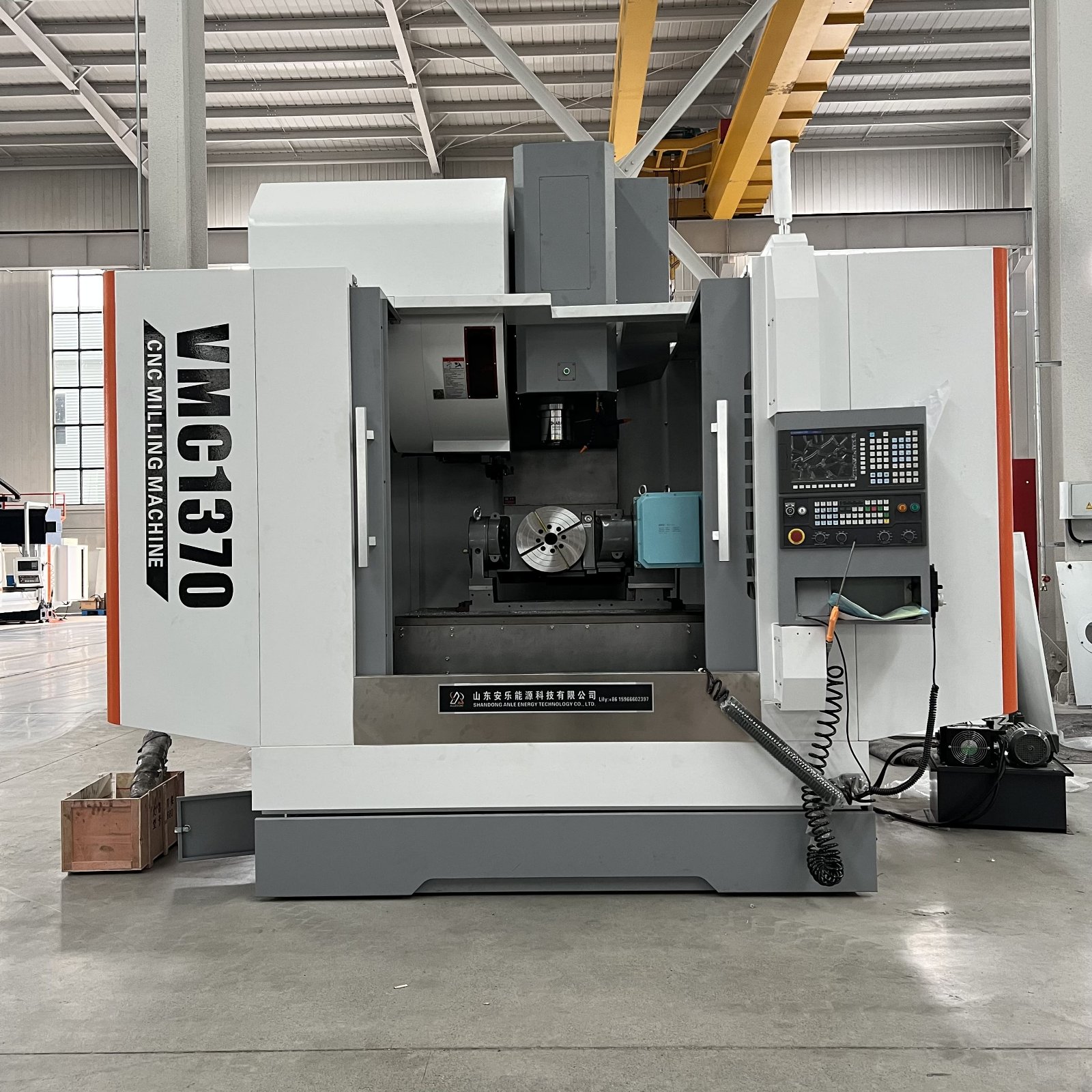

Вертикальный обрабатывающий центр VMC1370

Вертикальный обрабатывающий центр VMC1370

Вертикальный обрабатывающий центр VMC1370 — это тяжёлый высокоточный фрезерный станок с ЧПУ, рассчитанный на заготовки, которые уже не помещаются в стандартный станок класса 1100. Он обеспечивает ход 1300 мм по оси X, 750 мм по оси Y и 700 мм по оси Z при расстоянии 670 мм от центра шпинделя до торца колонны. Такая рабочая зона охватывает крупные пресс-формы, станины станков, несущие рамы и длинные направляющие, для которых иначе потребовался бы второй установ. Шпиндель 8000 об/мин принимает инструмент весом до 8 кг, а вес станка 7500 кг означает, что конструкция гасит тяжёлые прерывистые резы, а не передаёт их в заготовку. Жёсткая литая станина, прецизионные линейные направляющие и шариковые винты высокой точности сохраняют точность при длительной работе.

Основные особенности

• Ход по оси X 1300 мм, по оси Y 750 мм, по оси Z 700 мм
• Скорость шпинделя 8000 об/мин, макс. вес инструмента 8 кг
• Расстояние от торца шпинделя до стола 120-720 мм для высоких приспособлений и глубоких деталей
• 670 мм от центра шпинделя до колонны — запас для широких и неправильной формы деталей
• Вес станка 7500 кг для гашения вибраций на тяжёлых и прерывистых резах
• Литая цельная станина с искусственным старением для термостабильности
• Прецизионные линейные направляющие и шариковые винты высокой точности по всем осям
• Автоматическая смена инструмента для быстрого перехода и сокращения вспомогательного времени
• Совместимость с распространёнными системами ЧПУ: FANUC, Siemens, Mitsubishi
• Установочная площадь 3050 × 2250 × 2400 мм

Большая рабочая зона для крупногабаритных деталей

Каждое повторное закрепление вводит в процесс новую базу, и на стыке теряется точность. VMC1370 рассчитан так, чтобы убрать этот компромисс: ход 1300 мм по оси X и 750 мм по оси Y охватывают крупные основания пресс-форм, станины станков, несущие рамы, длинные направляющие и многоместную оснастку за один установ. Ход 700 мм по оси Z и диапазон 120-720 мм от торца шпинделя до стола дополнительно позволяют ставить высокие приспособления и обрабатывать глубокие полости, поэтому оператору не приходится выбирать между высотой детали и длиной инструмента. По сравнению с меньшим обрабатывающим центром дополнительные 200 мм хода по оси X часто и есть разница между одним установом и двумя.

Жёсткая конструкция и прецизионный привод

Станок построен на высокожёсткой литой цельной станине, прошедшей искусственное старение для снятия остаточных напряжений ещё до начала обработки металла. Это даёт VMC1370 отличную виброустойчивость и термостабильность — именно то, что сохраняет точность размеров в течение долгой смены. Прецизионные линейные направляющие и шариковые винты высокой точности по всем осям обеспечивают плавное движение с малым трением и повторяемое позиционирование, а 670 мм от центра шпинделя до торца колонны оставляют достаточный зазор для широких и сложных по форме заготовок. При массе 7500 кг станок поглощает тяжёлый прерывистый рез, а не передаёт удар на чистовую поверхность.

Система ЧПУ и варианты автоматизации

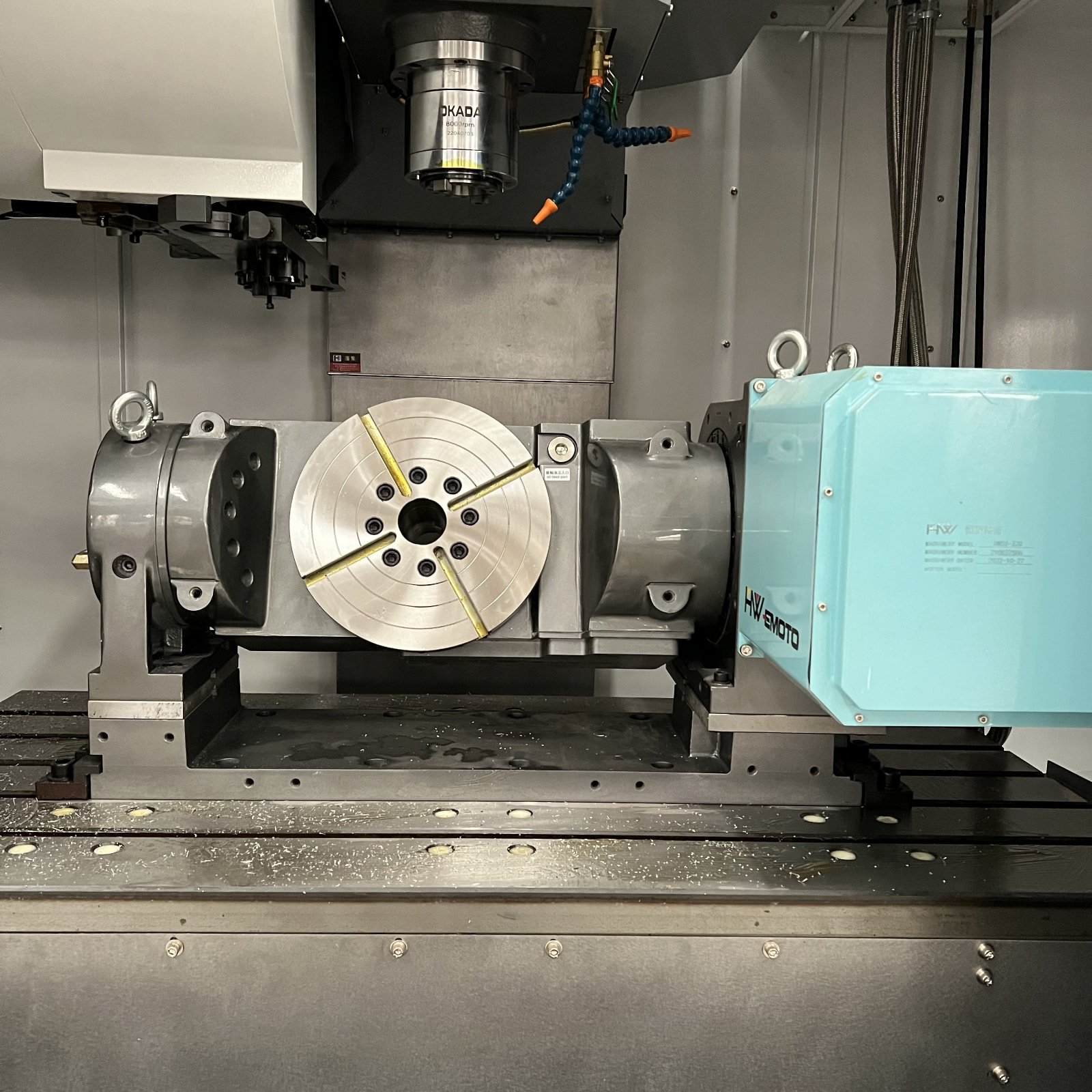

VMC1370 работает с распространёнными системами ЧПУ, включая FANUC, Siemens и Mitsubishi, поэтому операторы используют привычную им систему управления. Помимо стандартной автоматической смены инструмента, станок поддерживает опциональные конфигурации: 4-я и 5-я оси, автоматические стружкоуборочные конвейеры, системы автоматической загрузки и выгрузки. Это значит, что одна и та же платформа может начать работу как отдельный тяжёлый обрабатывающий центр, а затем быть расширена до гибкой ячейки с частичной автоматизацией без замены станка.

Применение

Вертикальный обрабатывающий центр VMC1370 применяется в изготовлении пресс-форм и штампов, производстве автомобильных деталей, строительной технике, аэрокосмической отрасли, энергетическом оборудовании, точном машиностроении и общей металлообработке. Он обрабатывает алюминиевые сплавы, нержавеющую и углеродистую сталь, медные сплавы и выполняет высокоточные операции на крупных основаниях пресс-форм, станинах станков, несущих рамах, плитах, направляющих, корпусах и фланцах. Фактическое применение зависит от материала, размеров и требований к обработке заготовки.

Технические характеристики

Почему выбирают VMC1370

У стандартного обрабатывающего центра заканчивается ход по оси X, как только заготовка превышает примерно метр, что вынуждает делать второй установ и терять точность при каждом перезажиме. VMC1370 даёт 1300 мм хода по оси X, 750 мм по оси Y и 700 мм по оси Z, а также 670 мм от центра шпинделя до колонны и конструкцию весом 7500 кг, поэтому крупные пресс-формы, станины, рамы и направляющие обрабатываются за один установ на станке, который по-прежнему укладывается в пятно 3050 × 2250 мм. Мы обеспечиваем зарубежное послепродажное обслуживание и поставку станков с сертификатом CE.

Запросить цену

Свяжитесь с нами, чтобы узнать цену вертикального обрабатывающего центра VMC1370, сроки поставки и техническую поддержку. Мы обеспечиваем зарубежное послепродажное обслуживание и поставку станков с сертификатом CE.
