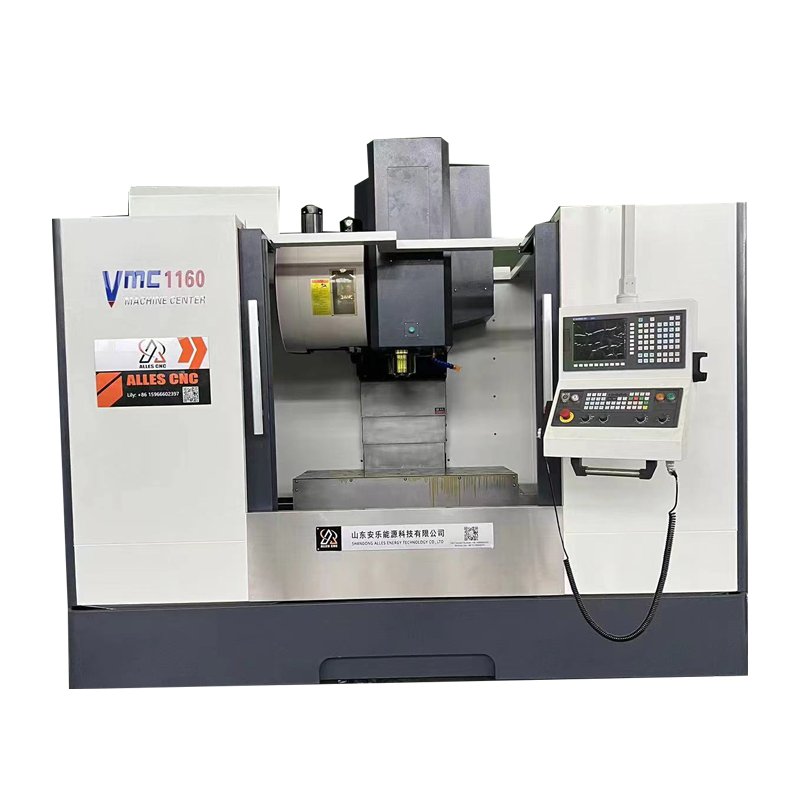

Вертикальный обрабатывающий центр VMC1160

Вертикальный обрабатывающий центр VMC1160

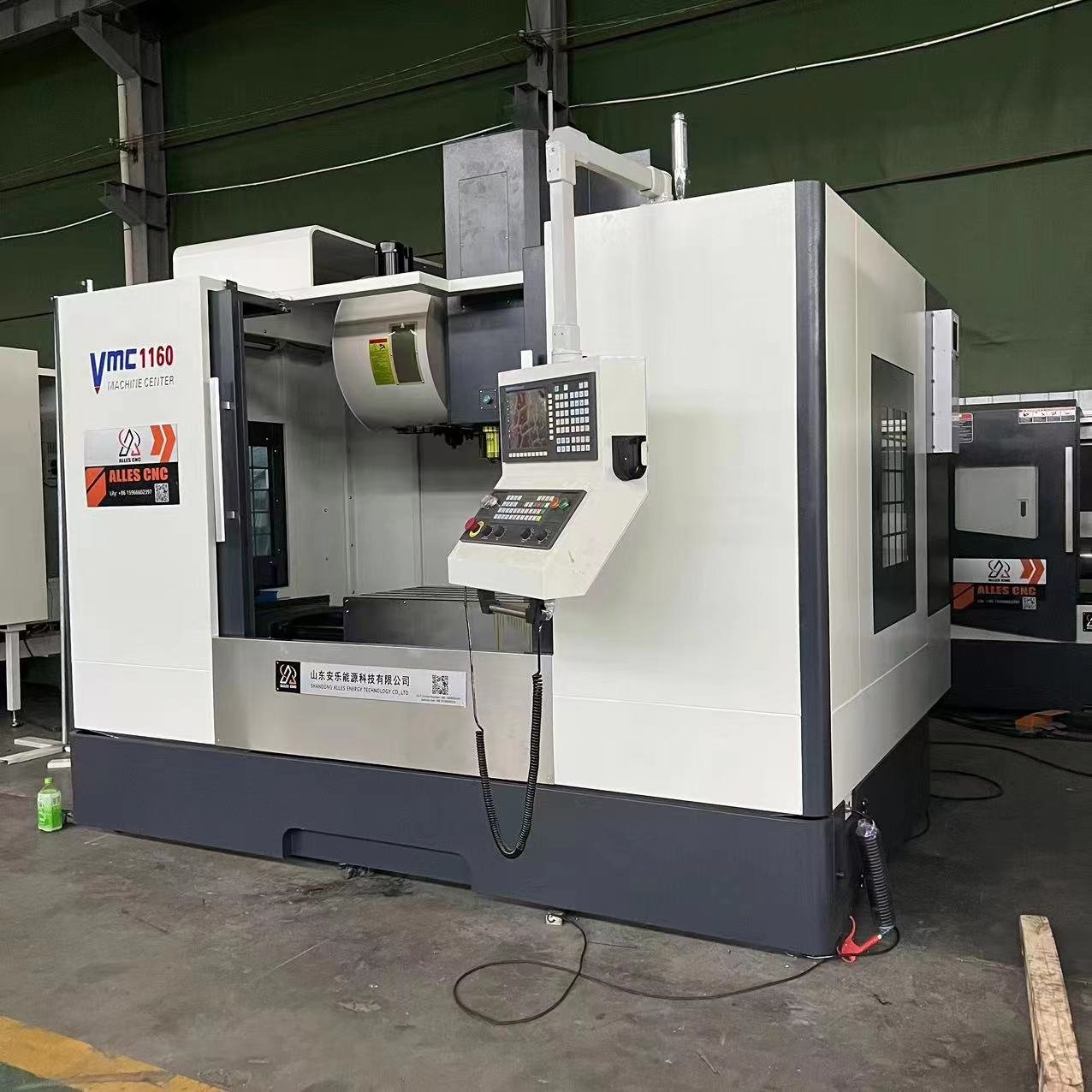

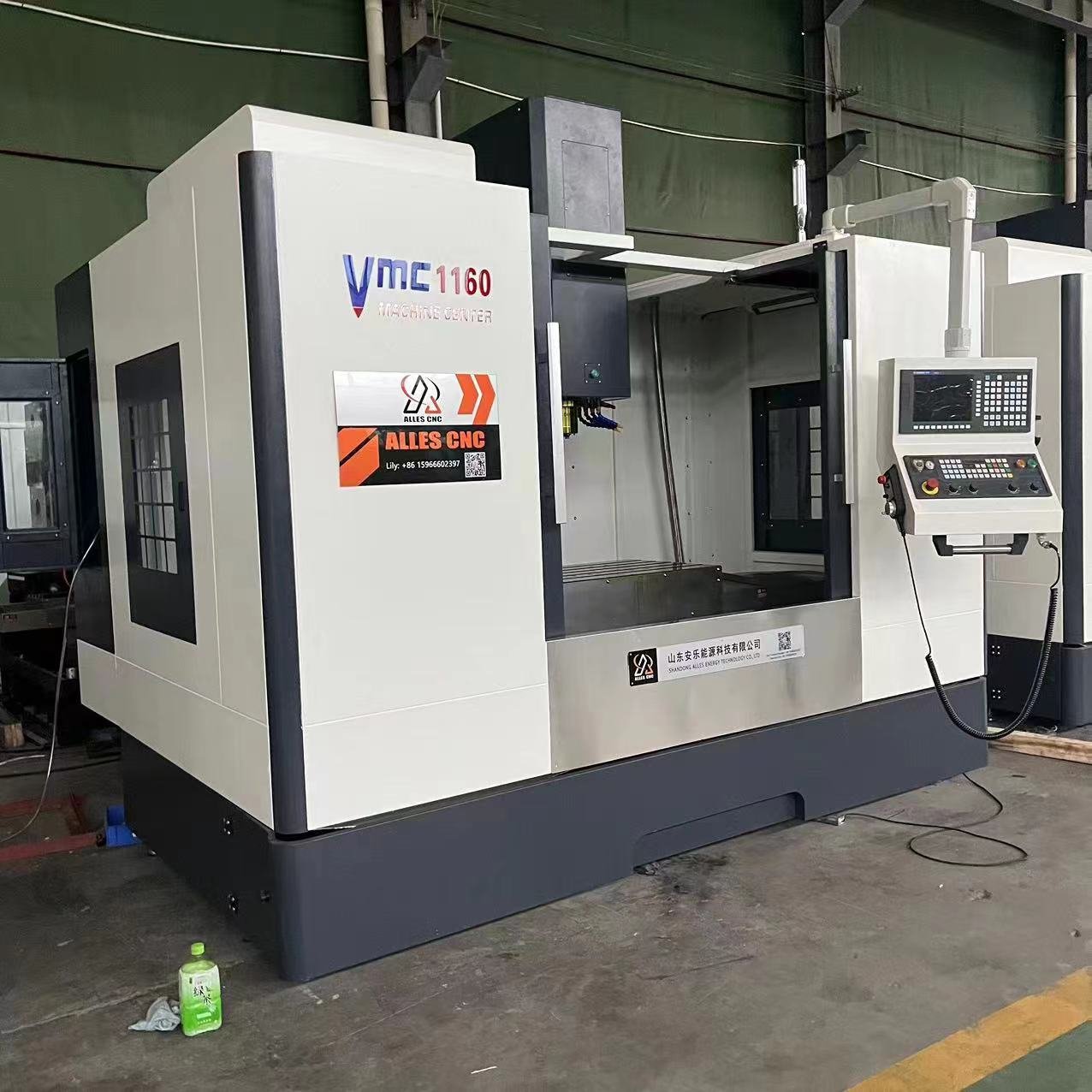

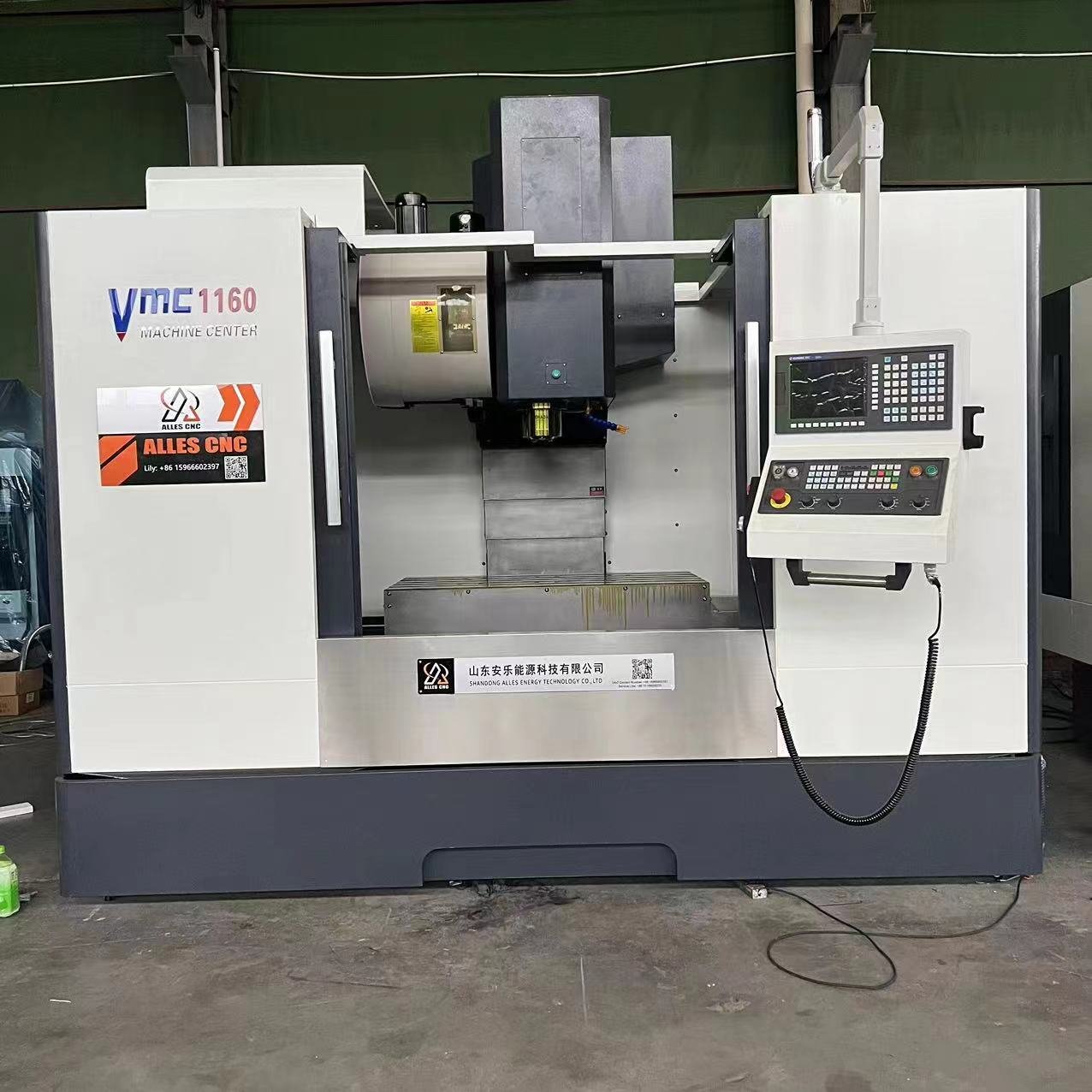

Вертикальный обрабатывающий центр VMC1160 — это тяжёлый высокоточный фрезерный станок с ЧПУ, предназначенный для фрезерования, сверления, нарезания резьбы и растачивания крупных металлических деталей за один установ. Он обеспечивает ход 1100 мм по оси X, 600 мм по осям Y и Z и 670 мм от центра шпинделя до торца колонны, поэтому длинные корпуса, балки, направляющие и пресс-формы, которые не поместились бы в станок класса 650, обрабатываются без повторного закрепления. Шпиндель развивает 8000 об/мин и принимает инструмент весом до 8 кг. Жёсткая литая конструкция, прецизионные линейные направляющие и шариковые винты высокой точности обеспечивают стабильность станка при длительной работе.

Основные особенности

• Ход по оси X 1100 мм, ход по осям Y и Z по 600 мм
• Скорость шпинделя 8000 об/мин, макс. вес инструмента 8 кг
• Расстояние от торца шпинделя до стола 120-720 мм для высоких приспособлений и глубоких деталей
• 670 мм от центра шпинделя до колонны — запас для широких и неправильной формы деталей
• Литая цельная станина с искусственным старением для виброустойчивости и термостабильности
• Шариковые винты высокой точности и прецизионные линейные направляющие по всем осям
• Автоматическая смена инструмента для быстрого перехода и сокращения вспомогательного времени
• Совместимость с распространёнными системами ЧПУ: FANUC, Siemens, Mitsubishi
• Компактная установочная площадь 3000 × 2500 × 2500 мм при весе станка 6500 кг

Большая рабочая зона за один установ

Самая дорогая ошибка в обработке — закреплять деталь дважды. Каждое повторное закрепление добавляет новую базу, а каждая новая база добавляет погрешность. VMC1160 решает это ходом 1100 мм по оси X и 600 мм по осям Y и Z, что охватывает длинные станины, балки, направляющие, рамы станков и многоместные пресс-формы за один установ. Диапазон 120-720 мм от торца шпинделя до стола дополнительно позволяет ставить высокие приспособления, поэтому оператору не приходится выбирать между высотой детали и длиной инструмента.

Жёсткая конструкция и прецизионный привод

Станок построен на высокожёсткой литой цельной станине, прошедшей искусственное старение, поэтому остаточные напряжения снимаются до начала обработки. Это даёт VMC1160 отличную виброустойчивость и термостабильность — именно то, что сохраняет точность размеров в течение долгой смены. Прецизионные линейные направляющие и шариковые винты высокой точности по всем осям обеспечивают плавное движение с малым трением и повторяемое позиционирование, а 670 мм от центра шпинделя до торца колонны оставляют достаточный зазор для широких и неправильной формы заготовок. Поскольку вес станка составляет 6500 кг, конструкция гасит тяжёлые прерывистые резы, а не передаёт их в деталь.

Система ЧПУ и варианты автоматизации

VMC1160 работает с распространёнными системами ЧПУ, включая FANUC, Siemens и Mitsubishi, поэтому операторы используют привычную им систему управления. Помимо стандартной автоматической смены инструмента, станок поддерживает опциональные конфигурации: 4-я и 5-я оси, автоматические стружкоуборочные конвейеры, системы автоматической загрузки и выгрузки. Это значит, что одна и та же платформа может начать работу как отдельный обрабатывающий центр, а затем быть расширена до гибкой ячейки с частичной автоматизацией без замены станка.

Применение

Вертикальный обрабатывающий центр VMC1160 применяется в производстве автомобильных деталей, изготовлении пресс-форм, электронном оборудовании, аэрокосмической отрасли, медицинских приборах, строительной технике, точном машиностроении и обработке метизов. Он обрабатывает алюминиевые сплавы, нержавеющую и углеродистую сталь, медные сплавы и выполняет высокоточные операции на крупных корпусах, балках, плитах, направляющих, кожухах, фланцах и механических деталях. Фактическое применение зависит от материала, размеров и требований к обработке заготовки.

Технические характеристики

Почему выбирают VMC1160

У обрабатывающего центра класса 650 заканчивается ход по оси X и запас по шпинделю, как только заготовка становится крупнее, что вынуждает делать второй установ и терять точность при каждом перезажиме. VMC1160 даёт 1100 мм хода по оси X, 600 мм по осям Y и Z и 670 мм от центра шпинделя до колонны, поэтому крупные корпуса, балки, направляющие и пресс-формы обрабатываются за один установ на станке, который по-прежнему укладывается в пятно 3000 × 2500 мм. Жёсткая литая конструкция, прецизионные направляющие и вес станка 6500 кг сохраняют точность на тяжёлых и прерывистых резах. Мы обеспечиваем зарубежное послепродажное обслуживание и поставку станков с сертификатом CE.

Запросить цену

Свяжитесь с нами, чтобы узнать цену вертикального обрабатывающего центра VMC1160, сроки поставки и техническую поддержку. Мы обеспечиваем зарубежное послепродажное обслуживание и поставку станков с сертификатом CE.
