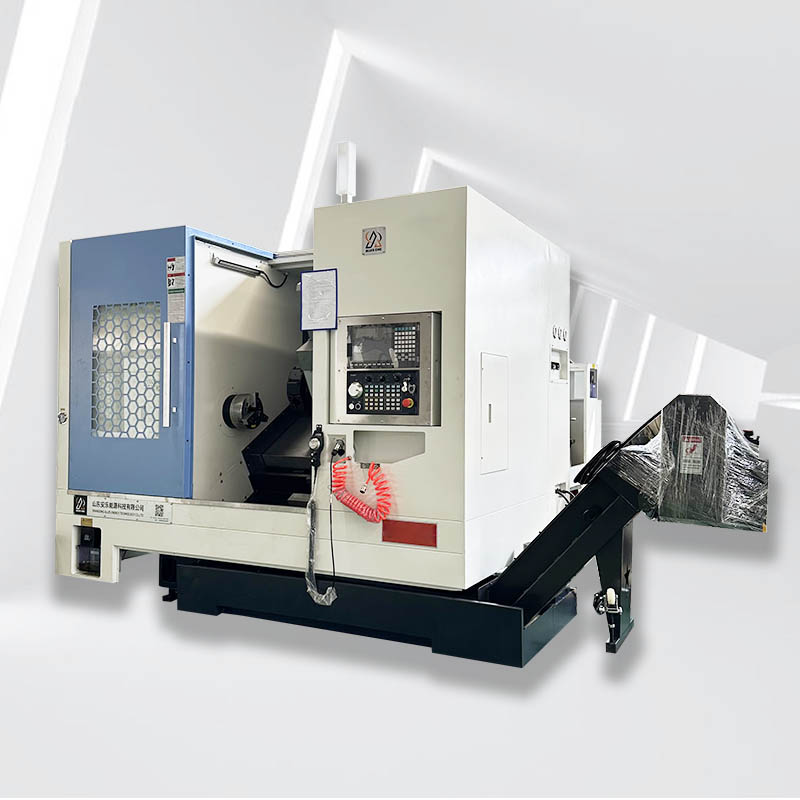

TCK600DY Токарно-фрезерный обрабатывающий центр с ЧПУ
Токарно-фрезерный станок с ЧПУ TCK600DY объединяет токарную обработку с фрезерованием по оси Y и приводным инструментом на одной платформе. Обеспечивает точение, фрезерование, сверление и нарезание резьбы за один установ сложных деталей высокой точности.
Токарно-фрезерный обрабатывающий центр с ЧПУ TCK600DY
Токарно-фрезерный обрабатывающий центр с ЧПУ TCK600DY — это тяжёлый токарно-фрезерный центр, объединяющий токарную обработку с фрезерованием по оси Y и приводным инструментом. При диаметре обработки над станиной Φ630 мм и отверстии шпинделя Φ90/105 мм он обрабатывает крупные валы, фланцы и сложные детали, требующие поперечного фрезерования, сверления и нарезания резьбы, без переноса заготовки на другой станок.
Основные особенности
- Точение и фрезерование на одном станке, с осью Y и приводным инструментом
- Приводной инструмент для фрезерования, сверления и нарезания резьбы
- Диаметр над станиной Φ630 мм и диаметр обработки над суппортом Φ400 мм
- Максимальная скорость шпинделя 3500 об/мин при отверстии Φ90/105 мм
- Большой диаметр прутка до Φ75/92 мм
- Ось C 360° для контурного фрезерования и поперечных элементов
- Ход оси Z 1000 мм для более длинных деталей
Применение
Токарно-фрезерный станок TCK600DY применяется для сложных точеных деталей, требующих также фрезерования, сверления или нарезания резьбы. Типовые детали: фланцы, фитинги, корпуса клапанов, гидравлические компоненты, валы и другие детали с поперечными элементами. Фактическое применение зависит от материала, размеров и требований к обработке заготовки.
Почему выбирают TCK600DY
Этот токарно-фрезерный центр сокращает число установов и станков для сложных деталей. Благодаря увеличенному диаметру над станиной Φ630 мм и отверстию шпинделя Φ90/105 мм по сравнению с младшими моделями линейки он допускает более крупные заготовки, обеспечивая точение, фрезерование и сверление на одной платформе. Это повышает точность и производительность серийного производства.
Технические характеристики
| Модель | TCK600DY |
| Макс. диаметр обработки над станиной | Φ630 mm |
| Макс. диаметр обработки над суппортом | Φ400 mm |
| Макс. длина обработки | 880 mm |
| Макс. скорость шпинделя | 3500 rpm |
| Отверстие шпинделя | Φ90 / 105 mm |
| Диаметр прутка | Φ75 / 92 mm |
| Макс. ход оси X | 315 mm |
| Макс. ход оси Z | 1000 mm |
| Ось C | 360° |
| Габариты (Д×Ш×В) | 3300 × 1900 × 2200 mm |
| Вес станка | 5800 kg |
Типовые области применения
- Фланцы, фитинги и корпуса клапанов
- Гидравлические и пневматические компоненты
- Валы и детали, требующие поперечного сверления и фрезерования
- Серийное производство сложных точеных деталей
Запросить цену
Свяжитесь с нами, чтобы узнать цену токарно-фрезерного станка TCK600DY, сроки поставки и техническую поддержку. Мы обеспечиваем зарубежное послепродажное обслуживание и поставку станков с сертификатом CE.
