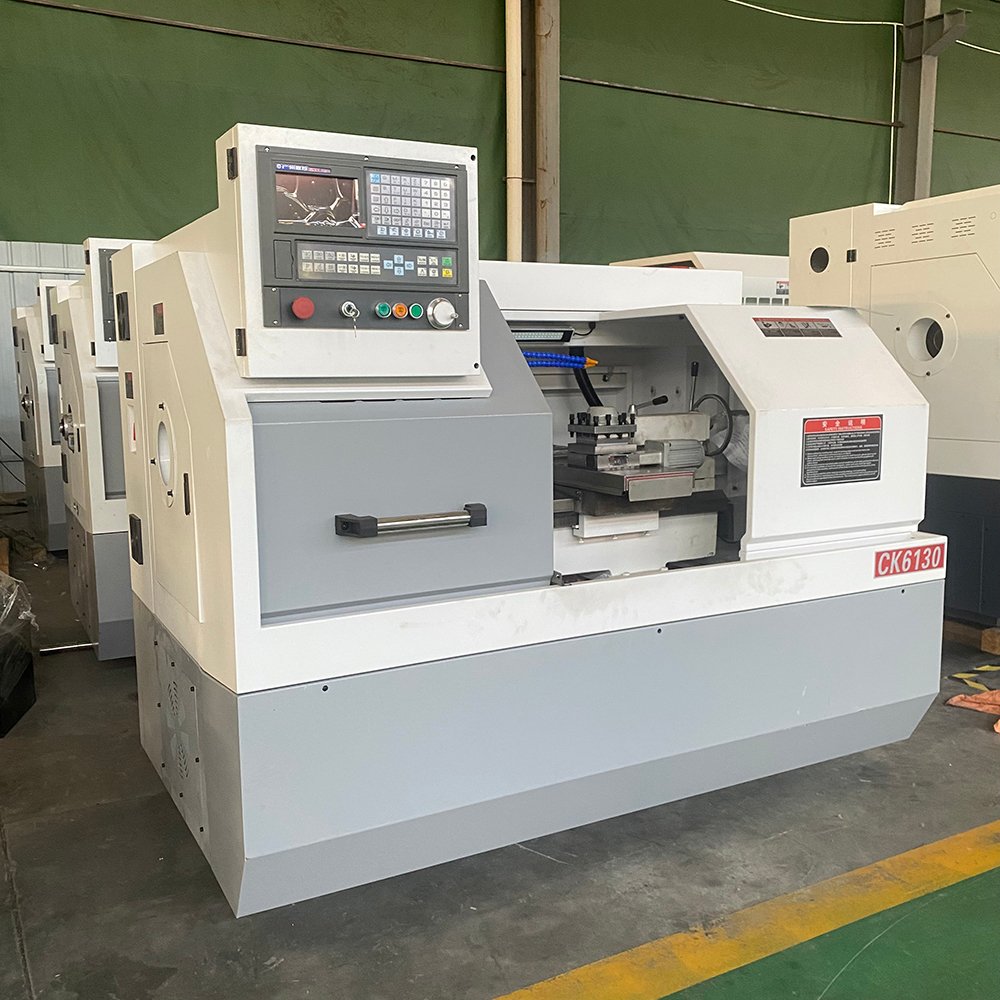

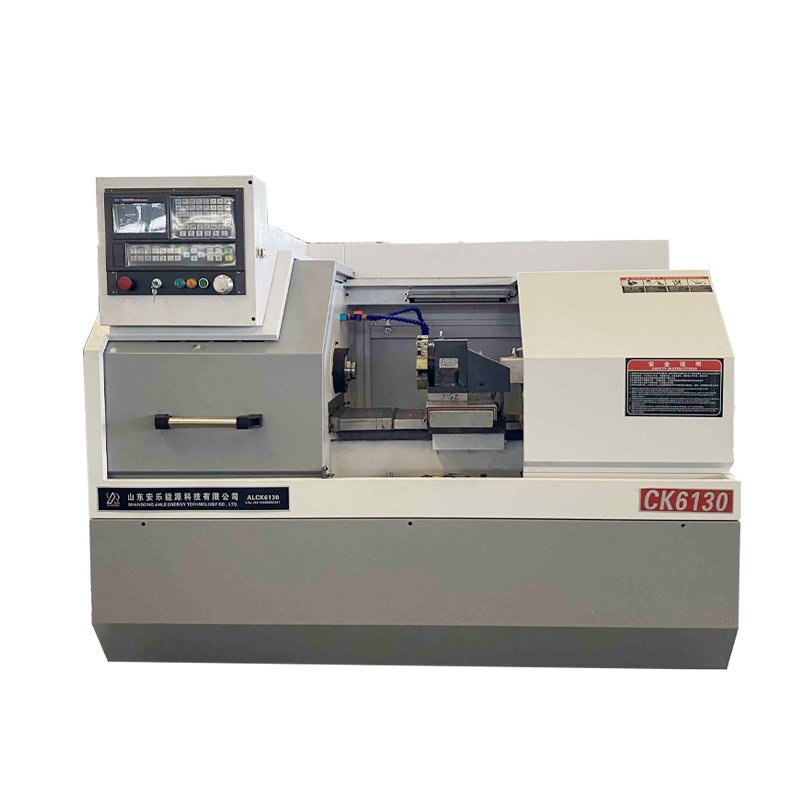

Torno CNC CK6130
El Torno CNC CK6130 es una máquina de torneado de bancada plana de alta rigidez pensada para piezas pequeñas de precisión. Gira 300 mm sobre la bancada y 130 mm sobre el carro, con un husillo de 48 mm que permite pasar barra de 40 mm por el mandril hueco. Su husillo de precisión, husillos a bolas y guías de alta precisión mantienen 0,01 mm de repetibilidad en ambos ejes.
Torno CNC CK6130
El Torno CNC CK6130 es una máquina de torneado de bancada plana de alta rigidez, diseñada para piezas pequeñas de precisión y series cortas y medianas. Gira 300 mm sobre la bancada y 130 mm sobre el carro, y el husillo de 48 mm admite barra de hasta 40 mm a través del mandril hueco. El husillo alcanza 2200 rpm, y los ejes de avance recorren 280 mm en X y 500 mm en Z con una precisión de repetición de 0,01 mm en ambos. La máquina completa torneado exterior, mecanizado interior, refrentado, ranurado y roscado en un solo amarre, lo que elimina tanto tiempo de manipulación como error de origen.
Características principales
- Máx. giro sobre bancada Φ300 mm, máx. giro sobre carro Φ130 mm
- Diámetro del agujero del husillo Φ48 mm con capacidad de barra de Φ40 mm por el mandril hueco
- Límite de velocidad del husillo de 2200 rpm para torneado de precisión a alta velocidad
- Recorrido del eje X de 280 mm y recorrido del eje Z de 500 mm
- Precisión de repetición de 0,01 mm en X y en Z
- Huella compacta de 1600 × 1100 × 1650 mm
- Bancada de alta rigidez para estabilidad y resistencia a la vibración
- Husillo de precisión, husillos a bolas de precisión y guías de alta precisión

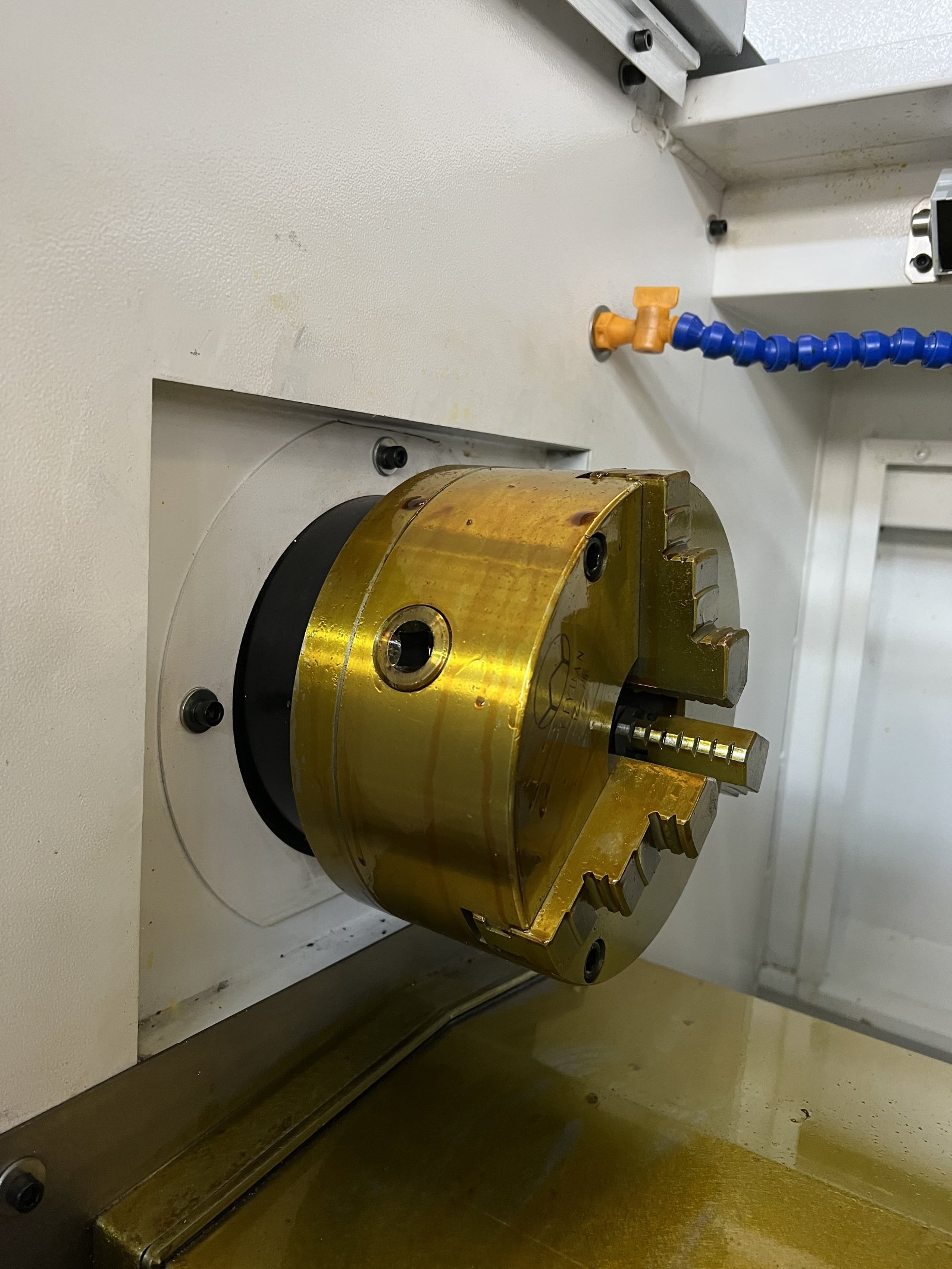

- Sistema CNC GSK y torreta de cuatro posiciones de serie, con mandril manual de tres garras
- Cambio automático de herramienta y alimentador de barras automático disponibles como opción
Bancada plana de alta rigidez
El CK6130 se apoya en una bancada de fundición de alta rigidez que mantiene la máquina estable tanto en cortes continuos como interrumpidos. Esa rigidez es lo que permite que la precisión de repetición de 0,01 mm en los ejes X y Z se mantenga a lo largo del turno y no sólo en una pieza de prueba en caliente. La estructura, corta y bien amortiguada, también reduce la envolvente de la máquina a 1600 × 1100 × 1650 mm, de modo que el torno cabe en un taller pequeño, en una célula junto a equipos existentes o en varias unidades en fila sin replantear la planta.
Husillo, husillos a bolas y guías de precisión
La máquina combina un husillo de alto rendimiento con husillos a bolas de precisión y guías de alta precisión en los ejes de avance. El resultado es una alta exactitud de posicionamiento, un movimiento de baja fricción y un corte suave y repetible. En producción, eso se traduce en una dispersión dimensional más estrecha en ejes, casquillos y piezas roscadas, y en una tasa de rechazo menor a lo largo del turno. Como el CK6130 realiza torneado exterior, mecanizado interior, refrentado, ranurado y roscado sin reamarre, cada operación que se elimina de la ruta es también un error de origen que se elimina de la pieza.
Sistema CNC, torreta y opciones de configuración

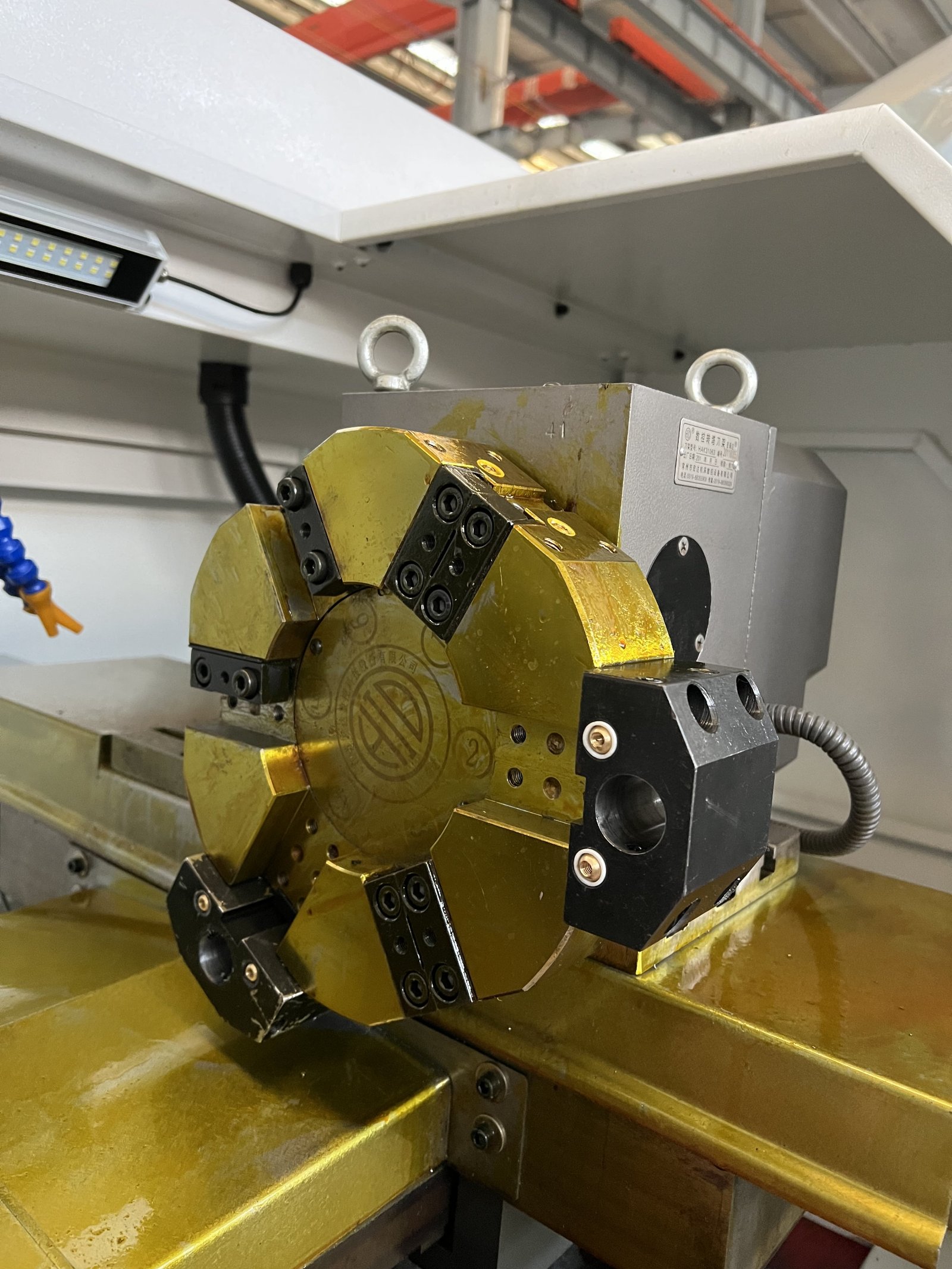

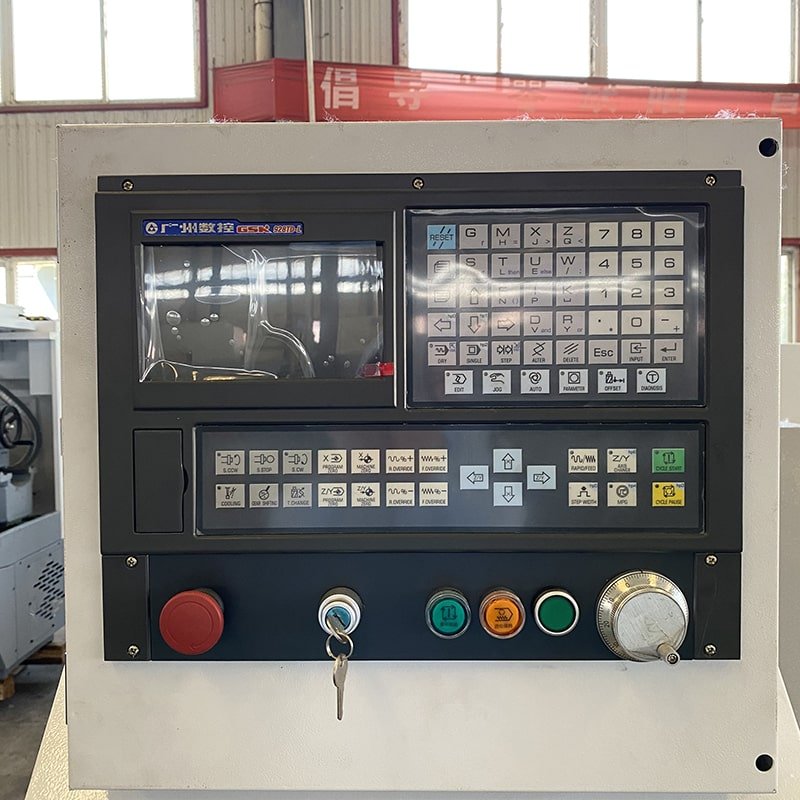

El CK6130 se entrega con sistema CNC GSK, torreta de cuatro posiciones y mandril manual de tres garras de serie. Los controles FANUC y Siemens pueden suministrarse cuando el operario prefiere una plataforma conocida, y la torreta puede pedirse de 6, 8 o 12 posiciones. El mandril hidráulico está disponible para una mayor fuerza de amarre y tiempos de ciclo más cortos, y puede montarse un alimentador de barras automático para que el torno siga produciendo sin que un operario cargue cada pieza. También se ofrece un sistema automático de evacuación de virutas como opción. Así, la misma máquina puede empezar como torno independiente y ampliarse después a una célula parcialmente automatizada sin sustituirla.
Aplicaciones y materiales
El CK6130 se utiliza en piezas de automoción, electrónica y electrodomésticos, dispositivos médicos, procesamiento de ferretería, instrumentación, fabricación de maquinaria, componentes de moldes y producción general de piezas de precisión. Es especialmente adecuado para la producción en serie de ejes, casquillos, discos, conectores y componentes roscados. Mecaniza acero al carbono, acero inoxidable, aleaciones de aluminio y aleaciones de cobre. La aplicación real depende del material, el tamaño y los requisitos de mecanizado de la pieza.
Especificaciones técnicas
| Modelo | CK6130 |
| Máx. giro sobre bancada | Φ300 mm |
| Máx. giro sobre carro | Φ130 mm |
| Diámetro del agujero del husillo | Φ48 mm |
| Paso de barra con mandril hueco | Φ40 mm |
| Límite de velocidad del husillo | 2200 rpm |
| Recorrido del eje X | 280 mm |
| Recorrido del eje Z | 500 mm |
| Precisión de repetición del eje X | 0.01 mm |
| Precisión de repetición del eje Z | 0.01 mm |
| Dimensiones (largo × ancho × alto) | 1600 × 1100 × 1650 mm |
Por qué elegir CK6130
El CK6130 es el paso siguiente al mini torno para talleres que ya lo han superado pero no necesitan una máquina de gran tamaño. Combina 300 mm de giro sobre bancada, un husillo de 48 mm y 2200 rpm con 0,01 mm de repetibilidad en X y Z, y añade cambio automático de herramienta y opciones de alimentación por barra para poder trabajar sin operario. Su huella compacta de 1600 × 1100 × 1650 mm permite instalar varias unidades donde no cabría un solo torno grande. Ofrecemos servicio posventa en el extranjero y máquinas con certificación CE.
