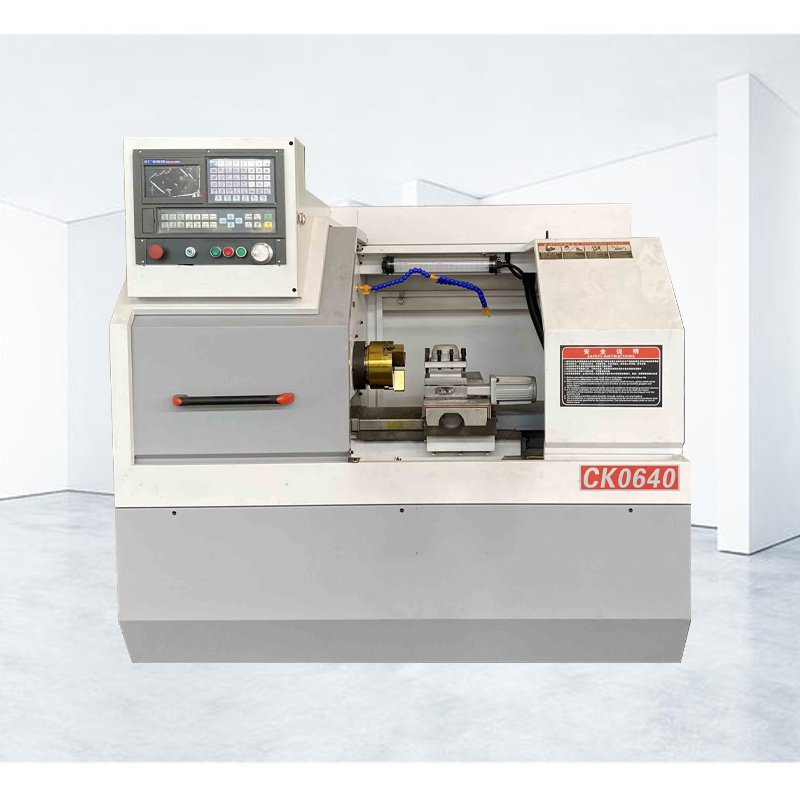

Torno CNC CK0640

Torno CNC CK0640

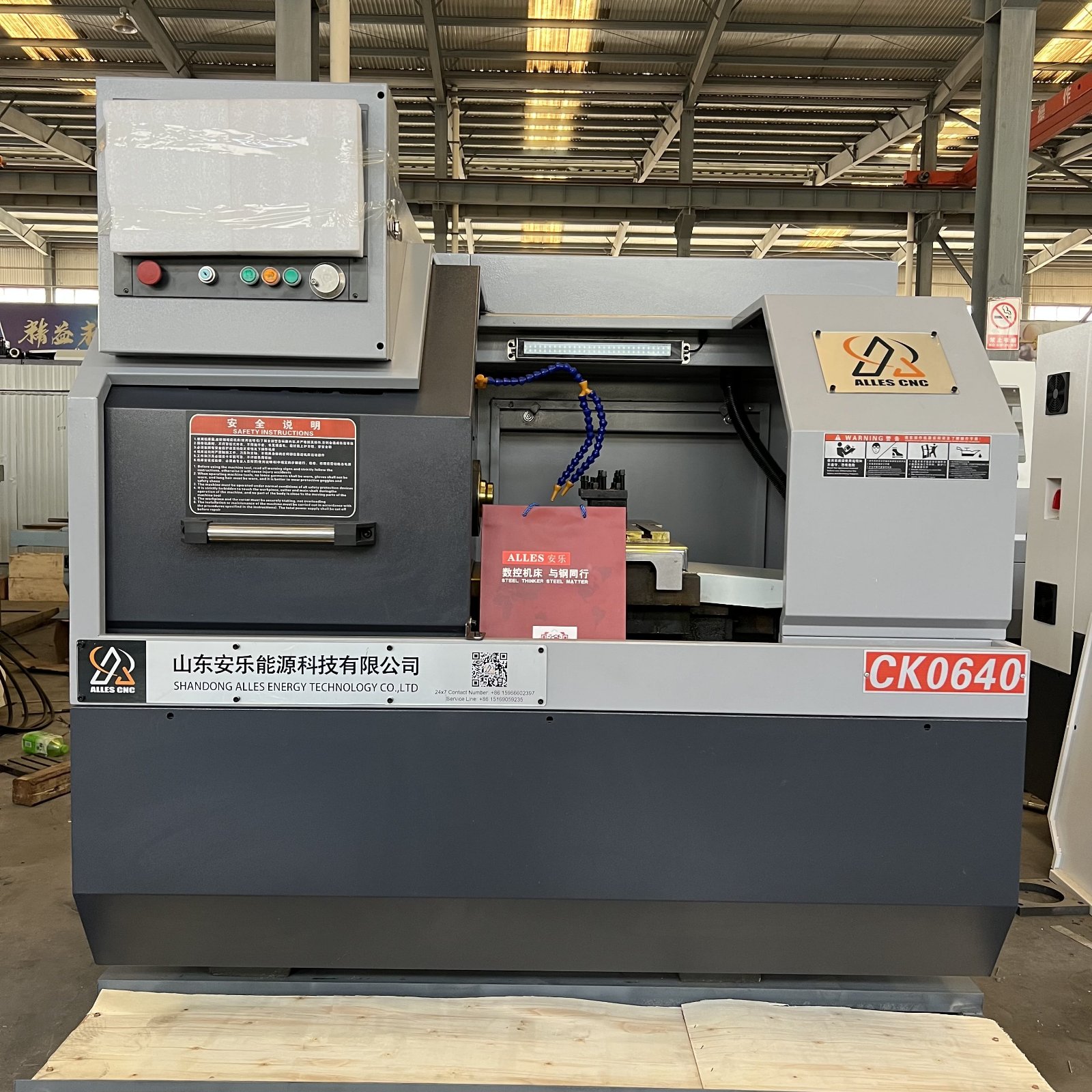

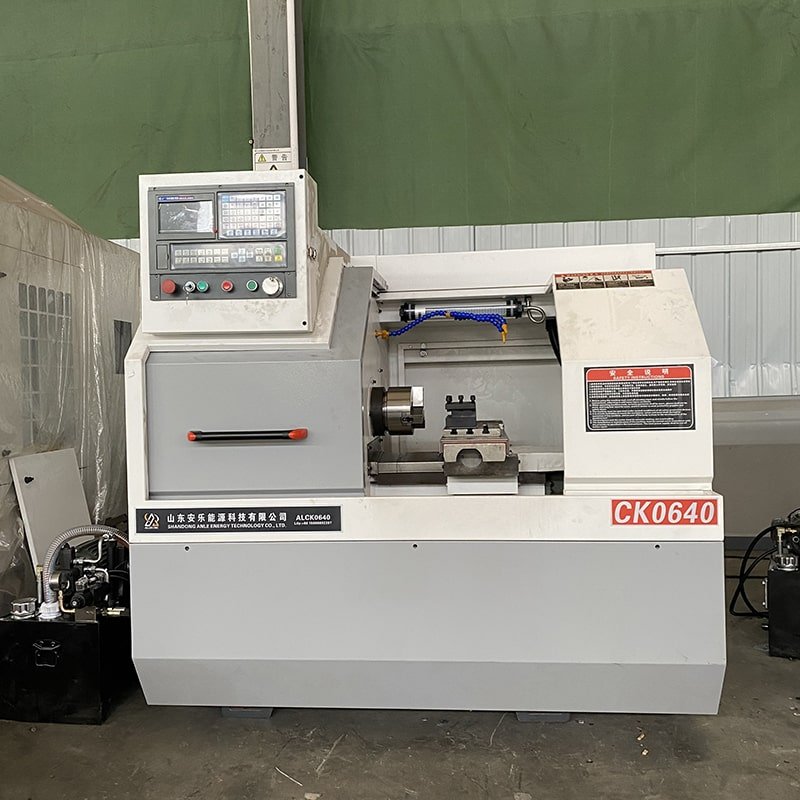

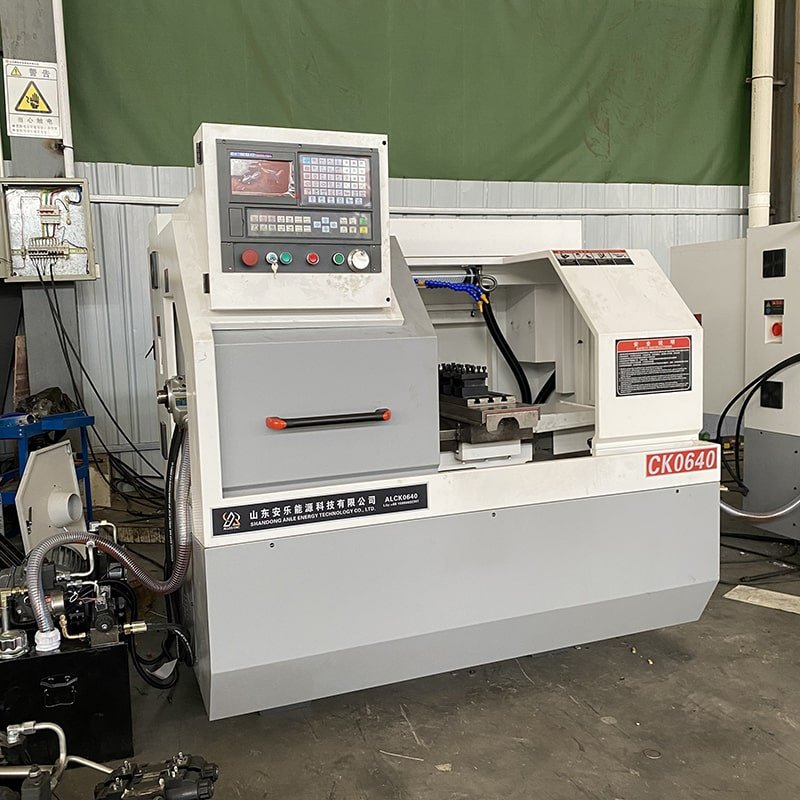

El Torno CNC CK0640 es una máquina de torneado compacta de bancada plana de alta rigidez, diseñada para piezas pequeñas de precisión y series cortas y medianas. Gira 250 mm sobre la bancada y 120 mm sobre el carro, y el husillo de 48 mm admite barra de hasta 40 mm a través de la barra de tracción del mandril hueco. Con sólo 220 mm de recorrido en Z y una huella total de 1620 × 1340 × 1680 mm, la máquina está dimensionada para caber en un taller pequeño en lugar de exigir una nave dedicada. Un husillo de alta precisión, husillos a bolas de precisión y guías lineales le dan la exactitud de posicionamiento de un torno mucho mayor.

Características principales

• Máx. giro sobre bancada Φ250 mm, máx. giro sobre carro Φ120 mm
• Diámetro del agujero del husillo Φ48 mm con capacidad de barra de Φ40 mm por el mandril hueco
• Recorrido del eje Z de 220 mm para torneado de precisión compacto
• Huella reducida de 1620 × 1340 × 1680 mm
• Bancada de fundición de alta rigidez para estabilidad estructural y resistencia a la vibración
• Husillo de alta precisión con husillos a bolas de precisión y guías lineales
• Tornea, refrenta, mandrina, ranura y rosca en un solo amarre
• Sistema CNC GSK de serie, con FANUC y Siemens disponibles como opción
• Mandril manual de serie, mandril hidráulico disponible como opción
• Alimentador de barras automático opcional para producción continua sin operario

Bancada compacta para talleres pequeños

La mayor parte del coste de una célula de torneado de precisión no es el torno, sino el espacio que ocupa a su alrededor. El CK0640 se apoya en una bancada compacta de alta rigidez que mantiene la fundición rígida y reduce la envolvente de la máquina a 1620 × 1340 × 1680 mm. Eso permite instalar varias unidades en paralelo o colocar una en una célula junto a equipos existentes sin replantear el taller. El corto recorrido de 220 mm en Z es deliberado: mantiene el carro cerca de la bancada, que es donde el torno es más rígido, de modo que la máquina mantiene la tolerancia en diámetros pequeños donde un torno de recorrido largo tiende a vibrar.

Husillo y guías de precisión

El CK0640 utiliza un husillo de alta precisión junto con husillos a bolas de precisión y guías lineales en los ejes de avance. El resultado es una alta exactitud de posicionamiento, un movimiento de baja fricción y un corte suave y repetible. En producción, eso se traduce en una dispersión dimensional más estrecha en ejes, casquillos y piezas roscadas, y en una tasa de rechazo menor a lo largo del turno. Como la máquina completa el torneado, el refrentado, el mecanizado exterior e interior, el ranurado y el roscado en un solo amarre, cada operación que se elimina del proceso es también un error de origen que se elimina de la pieza.

Sistema CNC y opciones de configuración

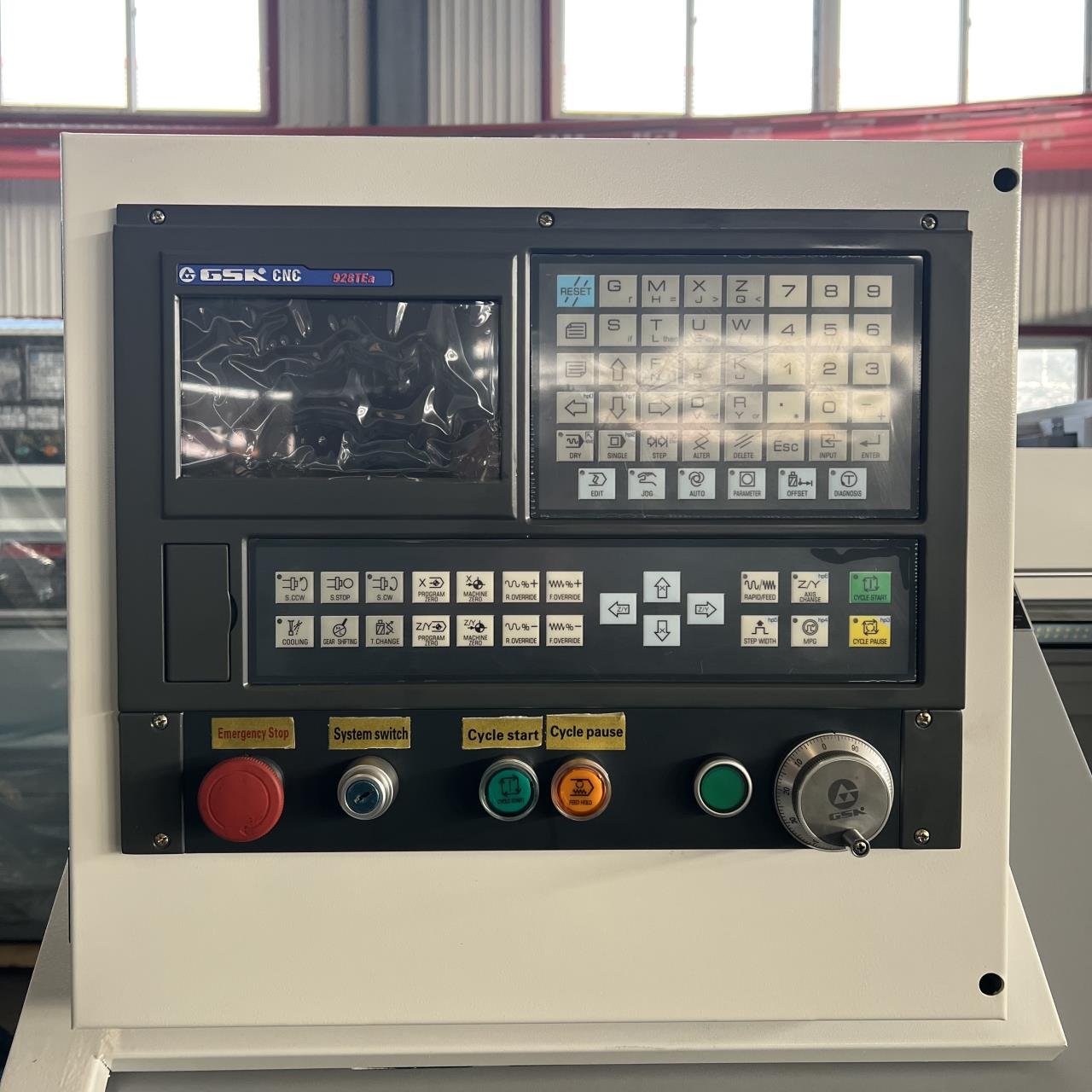

La máquina se entrega con sistema CNC GSK de serie y puede suministrarse con controles FANUC o Siemens cuando el operario prefiere una plataforma conocida. La configuración estándar es mandril manual con portaherramientas; la torreta de cuatro posiciones y el mandril hidráulico están disponibles como opciones. Para el funcionamiento sin vigilancia puede montarse un alimentador de barras automático, de modo que el torno siga produciendo sin que un operario cargue cada pieza. Así, el mismo CK0640 puede empezar como torno independiente y ampliarse después a una célula de producción parcialmente automatizada sin sustituirlo.

Aplicaciones y materiales

El CK0640 se utiliza en piezas de automoción, electrónica y electrodomésticos, dispositivos médicos, procesamiento de ferretería, instrumentación, fabricación de maquinaria, componentes de moldes y producción general de piezas de precisión. Es especialmente adecuado para la producción en serie de ejes, casquillos, discos, conectores y componentes roscados. Mecaniza acero al carbono, acero inoxidable, aleaciones de aluminio y aleaciones de cobre. La aplicación real depende del material, el tamaño y los requisitos de mecanizado de la pieza.

Especificaciones técnicas

Por qué elegir CK0640

Un torno CNC de gran tamaño es un desperdicio para piezas de 50 mm. El CK0640 mecaniza esas piezas en una máquina que gira 250 mm sobre la bancada, admite barra de 40 mm por un husillo de 48 mm y ocupa sólo 1620 × 1340 mm de suelo, y aun así utiliza husillos a bolas de precisión y guías lineales en lugar de un carro económico. Es la máquina para talleres que necesitan exactitud CNC real en piezas pequeñas, varias unidades a la vez o una célula alimentada por barra sin operario. Ofrecemos servicio posventa en el extranjero y máquinas con certificación CE.
