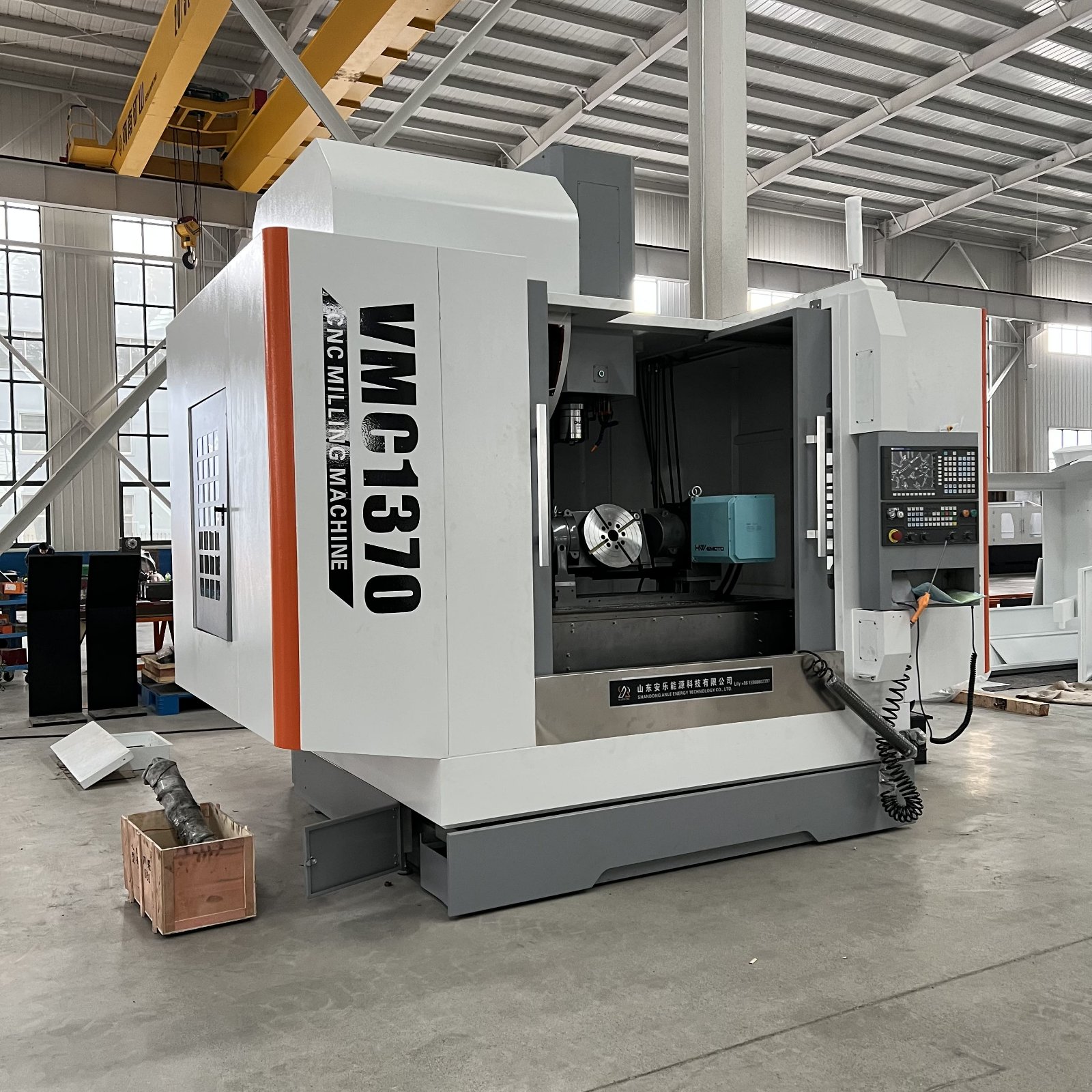

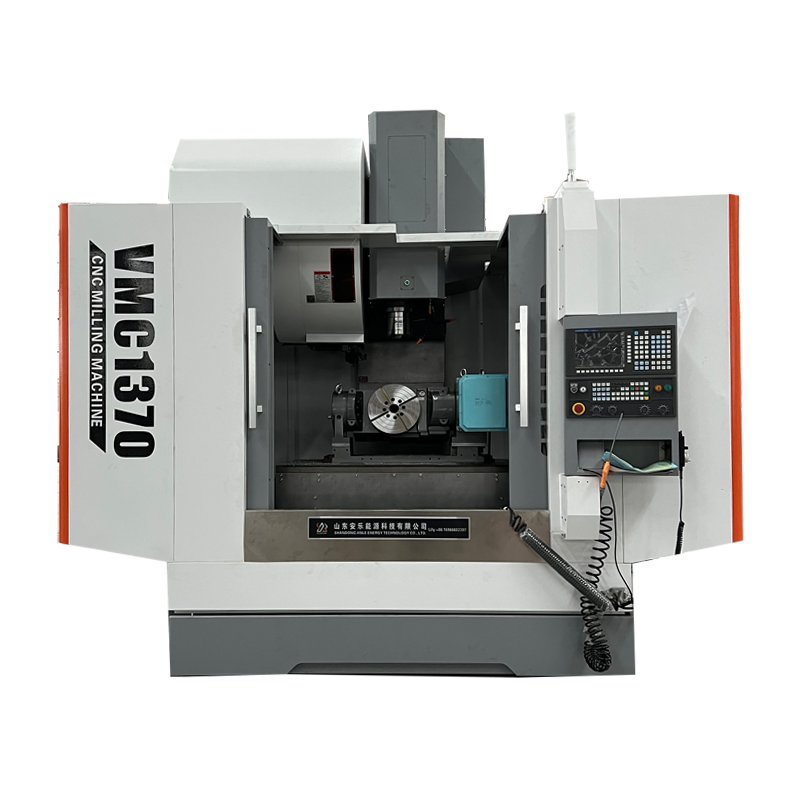

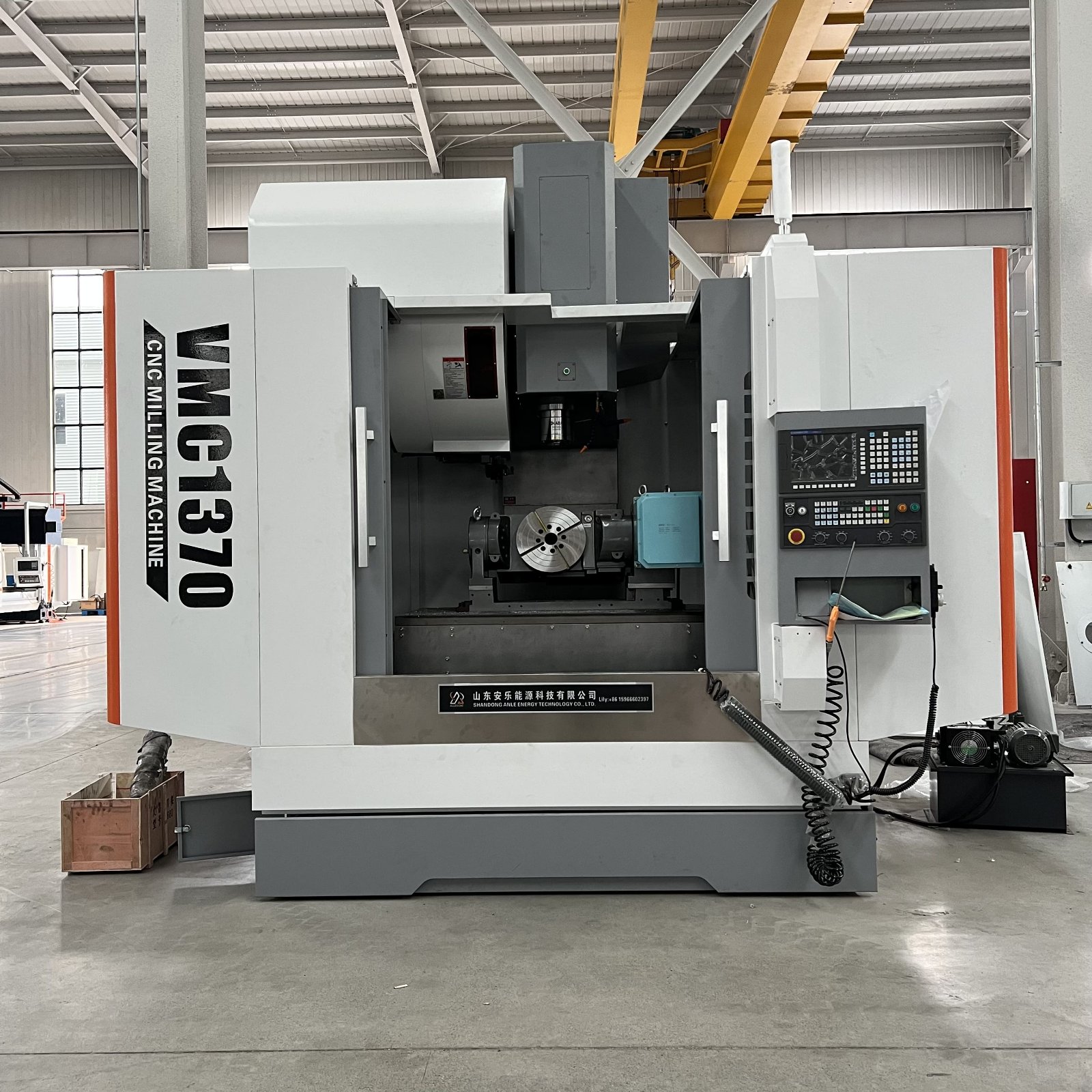

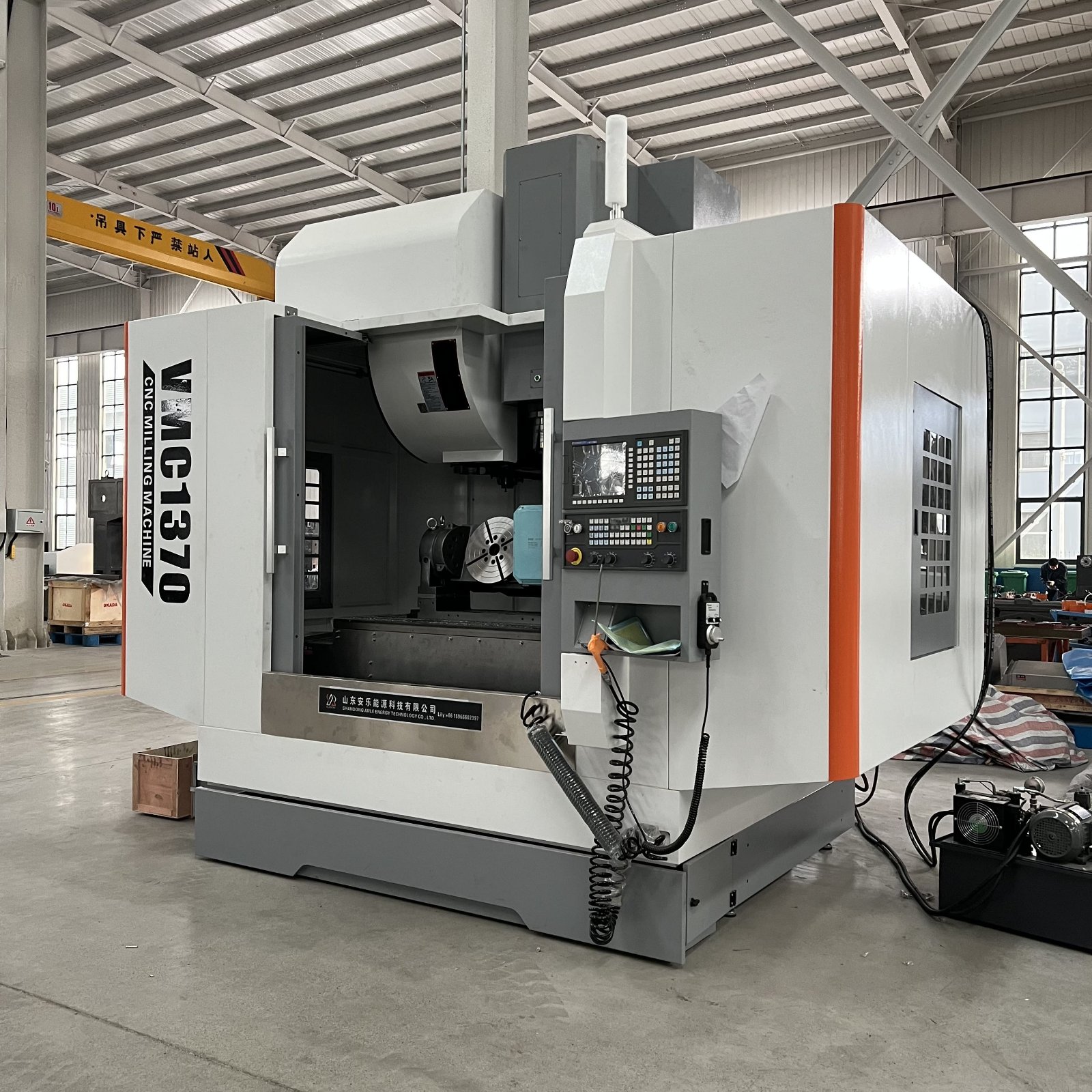

Centro de mecanizado vertical VMC1370
El Centro de Mecanizado Vertical VMC1370 es una fresadora CNC de gran robustez diseñada para piezas metálicas de gran tamaño. Con 1300 mm de recorrido en X, 750 mm en Y, 700 mm en Z y 7500 kg de peso, fresca, taladra, rosca y mandrina moldes y bancadas sobredimensionadas en un solo amarre.
Centro de mecanizado vertical VMC1370
El Centro de Mecanizado Vertical VMC1370 es una fresadora CNC de gran robustez concebida para piezas demasiado grandes para una máquina estándar de la clase 1100. Ofrece 1300 mm de recorrido en el eje X, 750 mm en el eje Y y 700 mm en Z, con 670 mm de distancia del centro del husillo a la cara de la columna. Esa envolvente cubre moldes grandes, bancadas de máquina, bastidores estructurales y guías largas que de otro modo exigirían un segundo amarre. El husillo de 8000 rpm admite herramientas de hasta 8 kg y la máquina pesa 7500 kg, de modo que la estructura amortigua los cortes interrumpidos pesados en lugar de devolverlos a la pieza. Una bancada de fundición rígida, guías lineales de precisión y husillos a bolas de alta precisión mantienen la exactitud durante jornadas largas.
Características principales
- Recorrido del eje X 1300 mm, del eje Y 750 mm y del eje Z 700 mm
- Velocidad del husillo 8000 rpm con un peso máx. de herramienta de 8 kg
- Distancia del husillo a la mesa de 120-720 mm para utillajes altos y piezas profundas
- 670 mm del centro del husillo a la columna para piezas anchas e irregulares
- 7500 kg de peso de máquina para amortiguar cortes pesados e interrumpidos
- Bancada de fundición de una pieza con tratamiento de envejecimiento para estabilidad térmica
- Guías lineales de precisión y husillos a bolas de alta precisión en todos los ejes
- Cambiador automático de herramientas para un cambio rápido y menos tiempo improductivo
- Compatible con sistemas CNC convencionales como FANUC, Siemens y Mitsubishi
- Huella de 3050 × 2250 × 2400 mm
Gran envolvente para piezas de gran tamaño
Cada vez que hay que amarrar una pieza dos veces entra un nuevo origen en el proceso y se pierde exactitud en la unión. El VMC1370 está dimensionado para eliminar ese compromiso: 1300 mm de recorrido en X y 750 mm en Y cubren bases de molde grandes, bancadas de máquina, bastidores estructurales, guías largas y utillajes multicavidad en un solo amarre. Los 700 mm de recorrido en Z y el margen de 120-720 mm del husillo a la mesa también admiten utillajes altos y cavidades profundas, de modo que el operario no tiene que intercambiar altura de pieza por longitud de herramienta. Frente a un centro de mecanizado más pequeño, los 200 mm adicionales de recorrido en X suelen ser la diferencia entre un amarre y dos.
Estructura rígida y accionamiento de precisión
La máquina se apoya en una bancada de fundición de una sola pieza, altamente rígida, sometida a envejecimiento para liberar las tensiones residuales antes de cortar metal. Esto le aporta una excelente resistencia a las vibraciones y estabilidad térmica, que es lo que mantiene la exactitud dimensional a lo largo de un turno largo. Las guías lineales de precisión y los husillos a bolas de alta precisión en todos los ejes proporcionan un movimiento suave y de baja fricción con posicionamiento repetible, mientras que los 670 mm del centro del husillo a la cara de la columna dejan despeje suficiente para piezas anchas y de forma irregular. Con 7500 kg, la masa de la máquina absorbe el corte interrumpido pesado en lugar de transmitir el golpe a la superficie acabada.
Sistema CNC y opciones de automatización

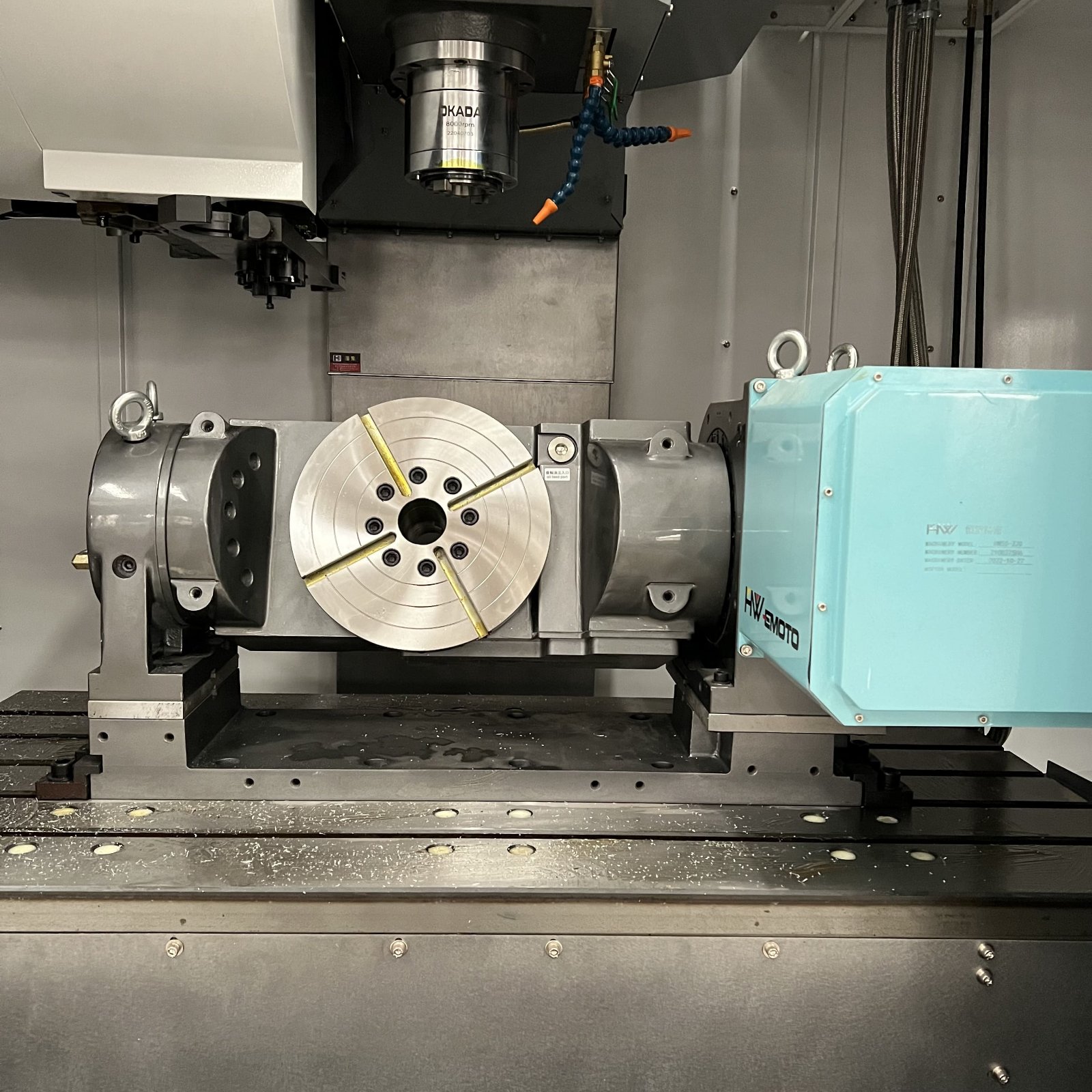

El VMC1370 funciona con sistemas CNC convencionales como FANUC, Siemens y Mitsubishi, de modo que los operarios siguen con el control que ya conocen. Junto al cambiador automático de herramientas estándar, la máquina admite configuraciones opcionales como cuarto y quinto eje, transportadores de virutas automáticos y sistemas automáticos de carga y descarga. Así, la misma plataforma puede empezar como centro de mecanizado pesado independiente y ampliarse después a una célula flexible o ligeramente automatizada sin cambiar de máquina.
Aplicaciones
El centro de mecanizado vertical VMC1370 se utiliza en fabricación de moldes y matrices, piezas de automoción, maquinaria de construcción, aeroespacial, equipos energéticos, mecanizado de precisión y metalmecánica general. Mecaniza aluminio, acero inoxidable, acero al carbono y aleaciones de cobre, y realiza trabajos de alta precisión en bases de molde grandes, bancadas de máquina, bastidores estructurales, placas, guías, cajas y bridas. La aplicación real depende del material, el tamaño y los requisitos de mecanizado de la pieza.
Especificaciones técnicas
| Modelo | VMC1370 |
| Recorrido del eje X | 1300 mm |
| Recorrido del eje Y | 750 mm |
| Recorrido del eje Z | 700 mm |
| Distancia del husillo a la mesa | 120-720 mm |
| Distancia del centro del husillo a la columna | 670 mm |
| Velocidad del husillo | 8000 rpm |
| Peso máx. de la herramienta | 8 kg |
| Superficie y altura de instalación | 3050 × 2250 × 2400 mm |
| Peso de la máquina | 7500 kg |
Por qué elegir VMC1370
Un centro de mecanizado estándar se queda sin recorrido en X en cuanto la pieza supera aproximadamente un metro, lo que obliga a un segundo amarre y hace perder exactitud en cada reapriete. El VMC1370 ofrece 1300 mm de recorrido en X, 750 mm en Y y 700 mm en Z, más 670 mm del centro del husillo a la columna y una estructura de 7500 kg, de modo que moldes grandes, bancadas, bastidores y guías pueden terminarse en un solo amarre en una máquina que sigue cabiendo en una huella de 3050 × 2250 mm. Ofrecemos servicio posventa en el extranjero y máquinas con certificación CE.
Solicitar presupuesto
Contáctenos para conocer el precio del centro de mecanizado vertical VMC1370, el plazo de entrega y el soporte técnico. Ofrecemos servicio posventa en el extranjero y máquinas con certificación CE.
