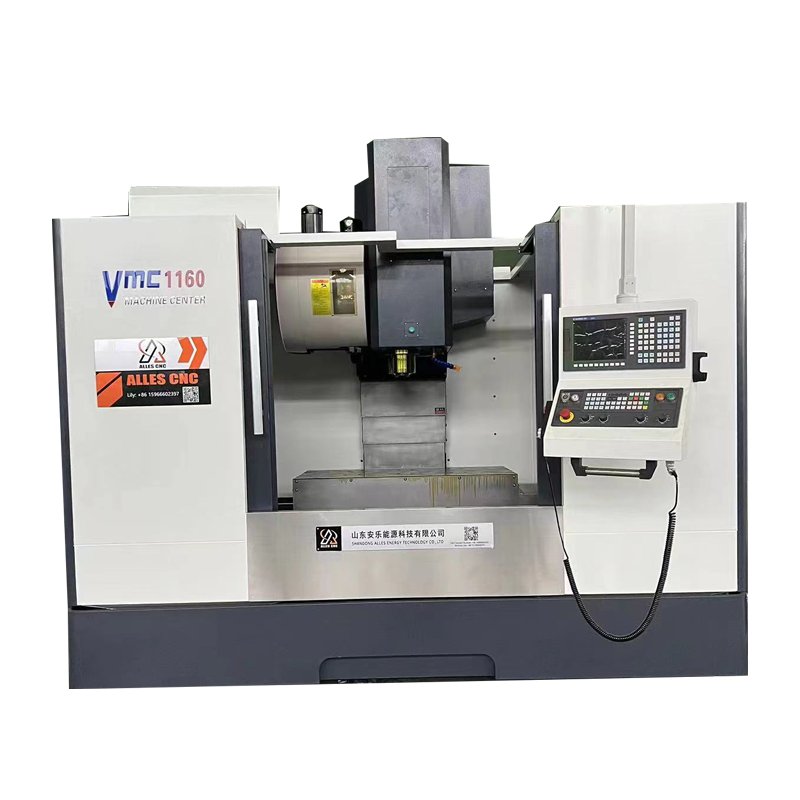

Centro de mecanizado vertical VMC1160
El Centro de Mecanizado Vertical VMC1160 es una fresadora CNC de gran robustez diseñada para piezas metálicas largas y voluminosas. Con un recorrido de 1100 mm en el eje X, 600 mm en Y y Z y 670 mm del centro del husillo a la columna, fresca, taladra, rosca y mandrina carcasas grandes, vigas y moldes en un solo amarre.

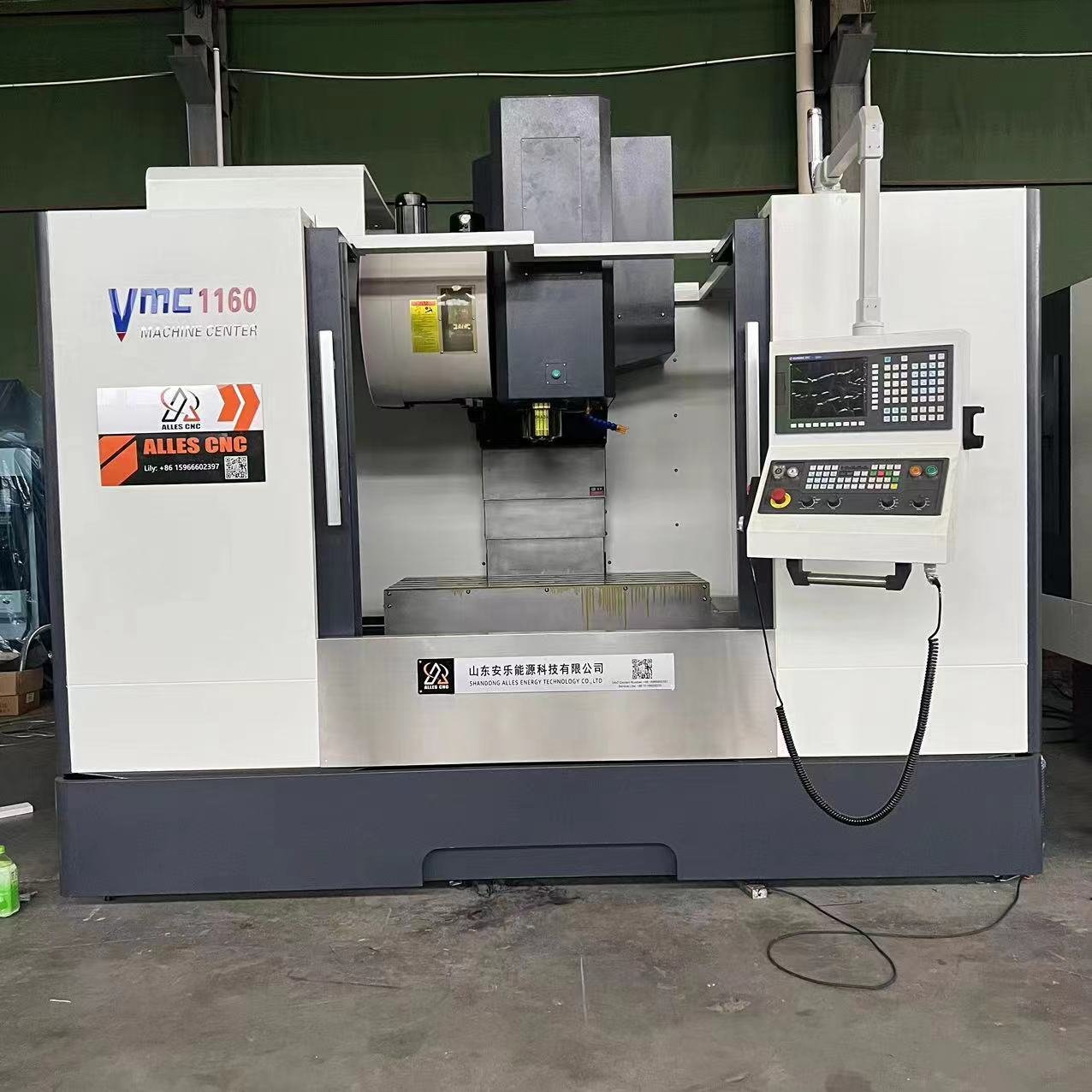

Centro de mecanizado vertical VMC1160
El Centro de Mecanizado Vertical VMC1160 es una fresadora CNC de gran robustez diseñada para realizar fresado, taladrado, roscado y mandrinado de piezas metálicas grandes en un solo amarre. Ofrece 1100 mm de recorrido en el eje X, 600 mm en los ejes Y y Z y 670 mm del centro del husillo a la cara de la columna, de modo que carcasas largas, vigas, guías y moldes que no cabrían en una máquina de la clase 650 se terminan sin volver a amarrar la pieza. El husillo alcanza 8000 rpm y admite herramientas de hasta 8 kg. Una estructura de fundición rígida, guías lineales de precisión y husillos a bolas de alta precisión mantienen la máquina estable durante largas jornadas de producción.
Características principales
- Recorrido del eje X 1100 mm y recorrido de los ejes Y y Z de 600 mm cada uno
- Velocidad del husillo 8000 rpm con un peso máx. de herramienta de 8 kg
- Distancia del husillo a la mesa de 120-720 mm para utillajes altos y piezas profundas
- 670 mm del centro del husillo a la columna para piezas anchas e irregulares
- Bancada de fundición de una pieza con tratamiento de envejecimiento para resistir vibraciones y estabilidad térmica
- Husillos a bolas de alta precisión y guías lineales de precisión en todos los ejes
- Cambiador automático de herramientas para un cambio rápido y menos tiempo improductivo
- Compatible con sistemas CNC convencionales como FANUC, Siemens y Mitsubishi
- Huella compacta de 3000 × 2500 × 2500 mm con un peso de máquina de 6500 kg
Gran envolvente de trabajo en un solo amarre
El error más caro en el mecanizado es amarrar la pieza dos veces. Cada reamarre añade un nuevo origen y cada nuevo origen añade error. El VMC1160 lo resuelve con 1100 mm de recorrido en el eje X y 600 mm tanto en Y como en Z, lo que cubre bancadas largas, vigas, guías, bastidores de máquina y moldes multicavidad en un solo amarre. El margen de 120-720 mm del husillo a la mesa también admite utillajes más altos, de modo que el operario no tiene que elegir entre altura de pieza y longitud de herramienta.
Estructura rígida y accionamiento de precisión
La máquina se apoya en una bancada de fundición de una sola pieza, altamente rígida, que ha recibido un tratamiento de envejecimiento para liberar las tensiones residuales antes del mecanizado. Esto le aporta una excelente resistencia a las vibraciones y estabilidad térmica, que es lo que mantiene la exactitud dimensional a lo largo de un turno largo. Las guías lineales de precisión y los husillos a bolas de alta precisión en todos los ejes proporcionan un movimiento suave y de baja fricción con posicionamiento repetible, mientras que los 670 mm del centro del husillo a la cara de la columna dejan suficiente despeje para piezas anchas e irregulares. Con 6500 kg de peso, la estructura amortigua los cortes interrumpidos pesados en lugar de transmitirlos a la pieza.
Sistema CNC y opciones de automatización
El VMC1160 es compatible con sistemas CNC convencionales como FANUC, Siemens y Mitsubishi, de modo que los operarios trabajan con el control que ya conocen. Además del cambiador automático de herramientas estándar, la máquina admite configuraciones opcionales como cuarto y quinto eje, transportadores de virutas automáticos y sistemas automáticos de carga y descarga. Así, la misma plataforma puede empezar como centro de mecanizado independiente y ampliarse después a una célula flexible o ligeramente automatizada sin cambiar de máquina.
Aplicaciones
El centro de mecanizado vertical VMC1160 se utiliza en piezas de automoción, fabricación de moldes, equipos electrónicos, aeroespacial, dispositivos médicos, maquinaria de construcción, mecanizado de precisión y procesamiento de ferretería. Mecaniza aluminio, acero inoxidable, acero al carbono y aleaciones de cobre, y realiza trabajos de alta precisión en carcasas grandes, vigas, placas, guías, cajas, bridas y componentes mecánicos. La aplicación real depende del material, el tamaño y los requisitos de mecanizado de la pieza.
Especificaciones técnicas
| Modelo | VMC1160 |
| Recorrido del eje X | 1100 mm |
| Recorrido del eje Y | 600 mm |
| Recorrido del eje Z | 600 mm |
| Distancia del husillo a la mesa | 120-720 mm |
| Distancia del centro del husillo a la columna | 670 mm |
| Velocidad del husillo | 8000 rpm |
| Peso máx. de la herramienta | 8 kg |
| Superficie y altura de instalación | 3000 × 2500 × 2500 mm |
| Peso de la máquina | 6500 kg |
Por qué elegir VMC1160
Un centro de mecanizado de la clase 650 se queda sin recorrido en X y sin despeje de husillo en cuanto la pieza crece, lo que obliga a un segundo amarre y hace perder exactitud en cada reapriete. El VMC1160 ofrece 1100 mm de recorrido en el eje X, 600 mm en Y y Z y 670 mm del centro del husillo a la columna, de modo que carcasas grandes, vigas, guías y moldes pueden terminarse en un solo amarre en una máquina que sigue cabiendo en una huella de 3000 × 2500 mm. La construcción rígida de fundición, las guías de precisión y un peso de máquina de 6500 kg conservan la exactitud en cortes pesados e interrumpidos. Ofrecemos servicio posventa en el extranjero y máquinas con certificación CE.
