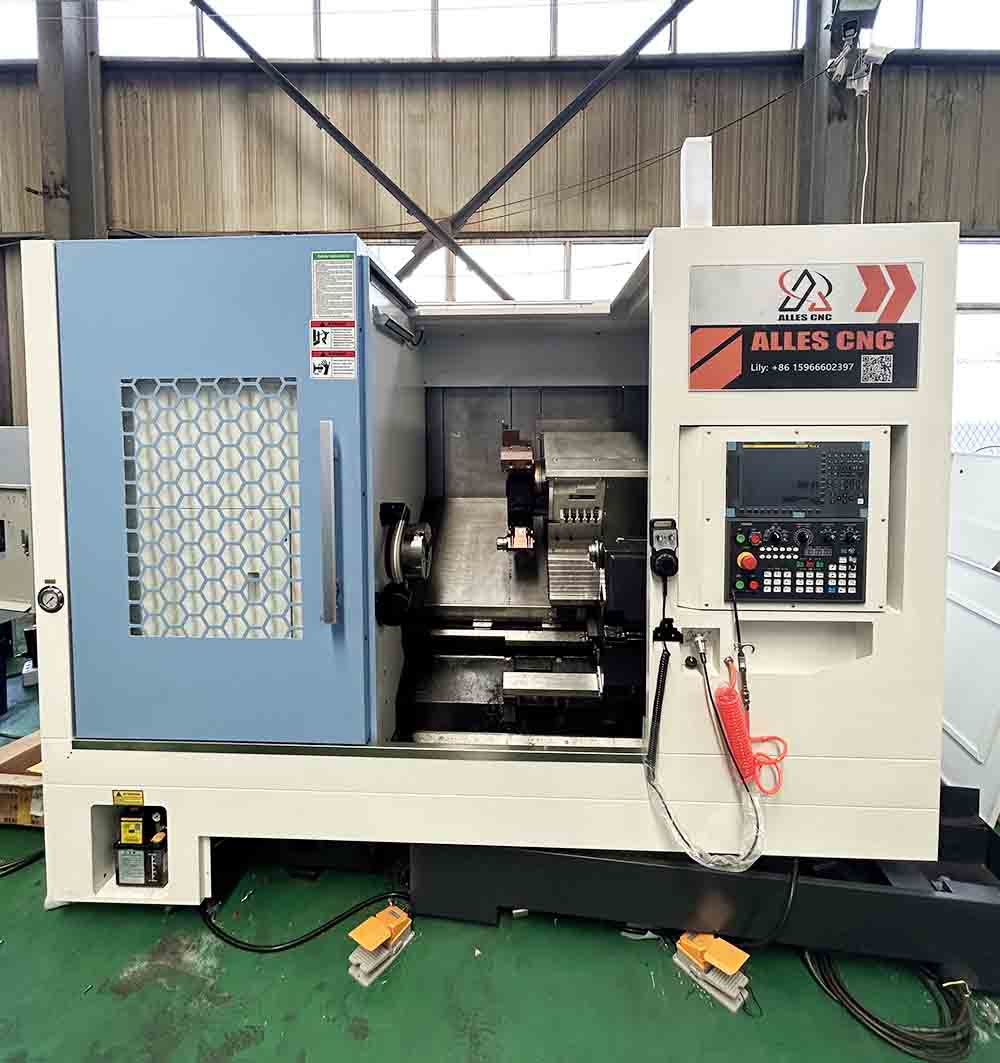

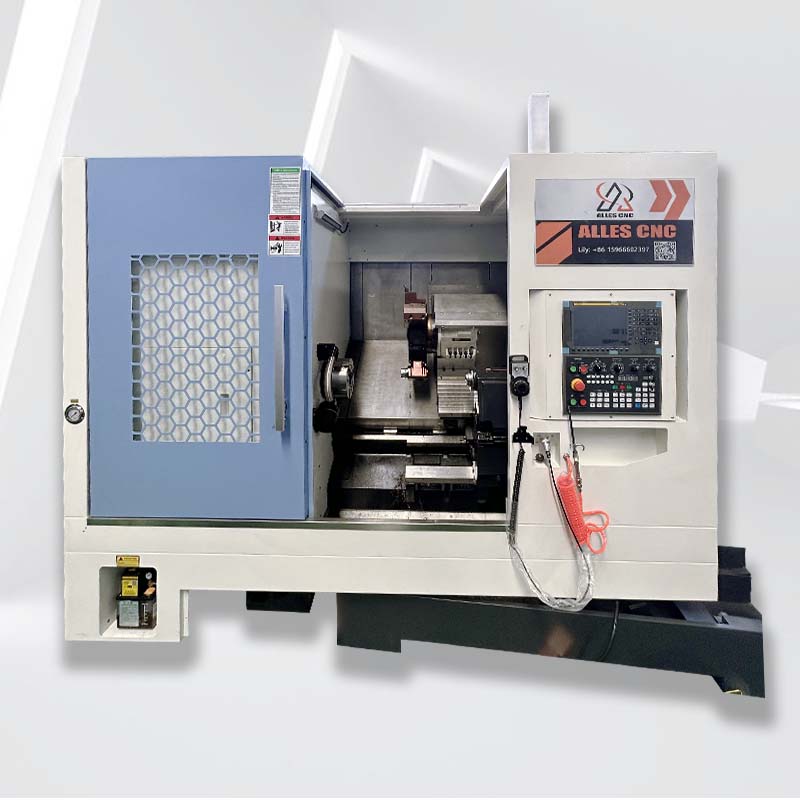

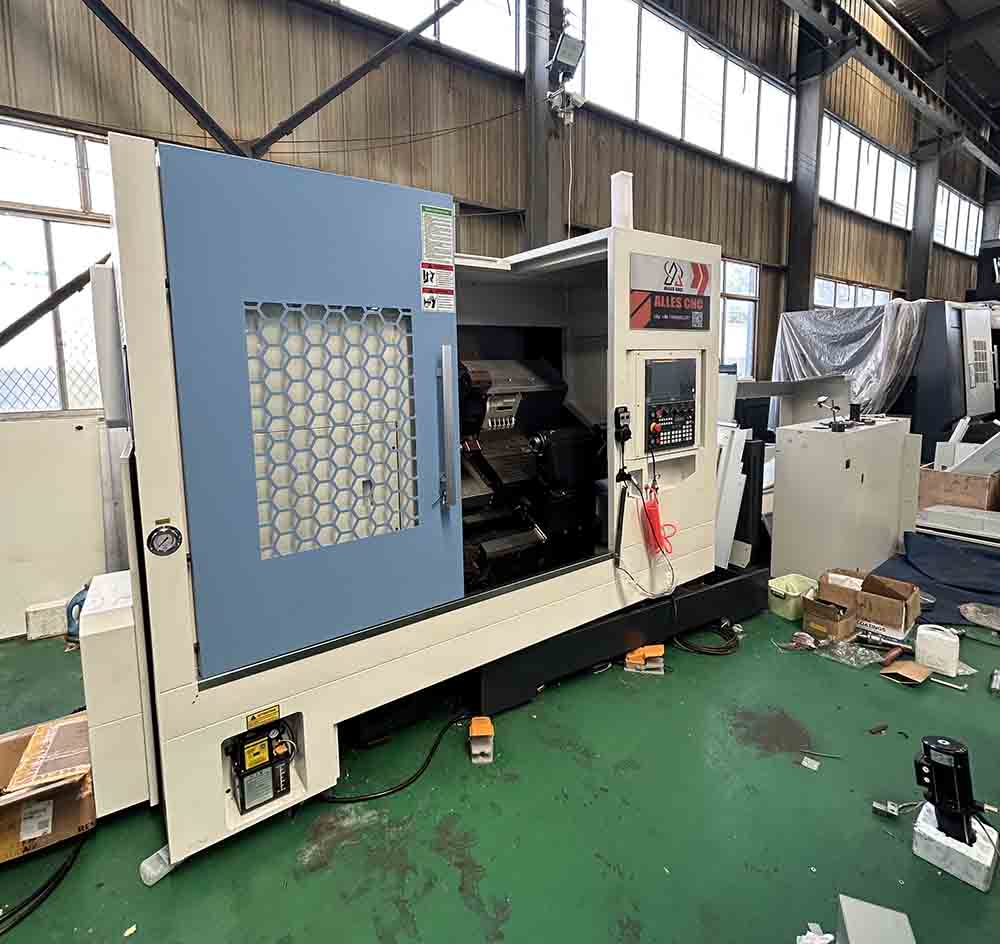

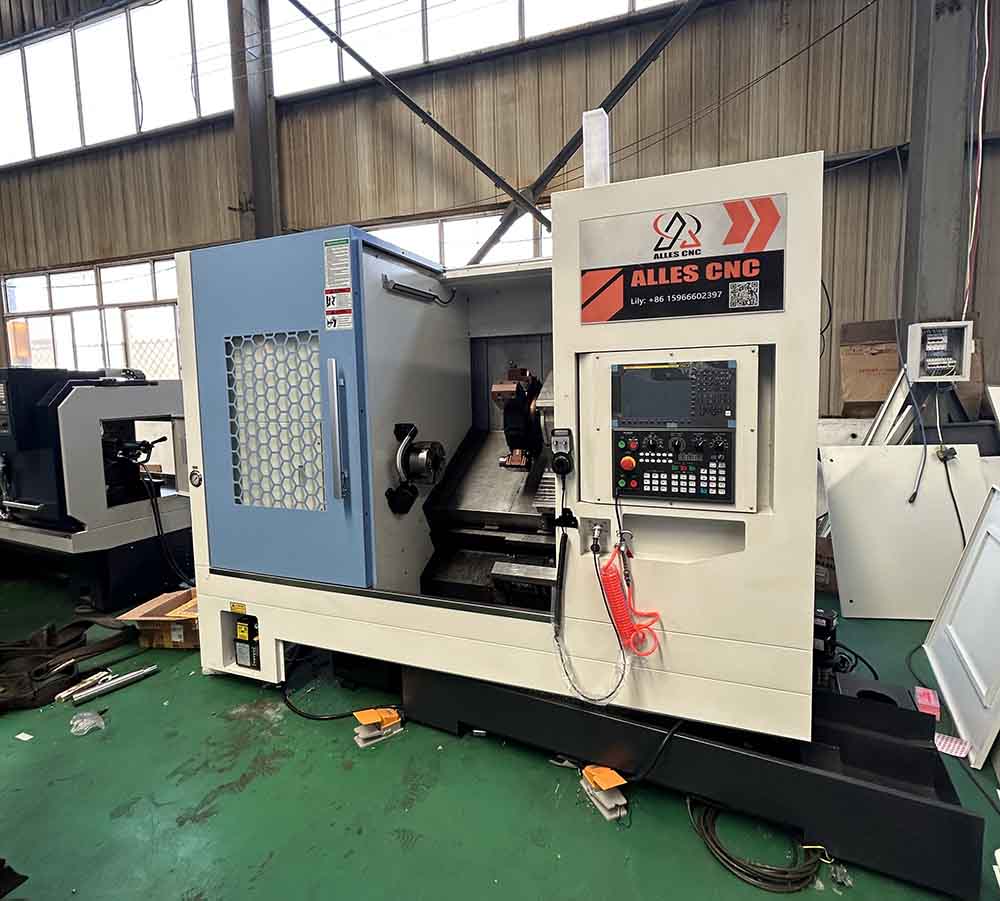

TCK52D Máquina Compuesta de Torneado y Fresado CNC
La máquina compuesta de torneado y fresado CNC TCK52D combina el torneado CNC con fresado de eje C y herramientas motorizadas sobre una estructura de bancada inclinada. Realiza torneado, fresado, taladrado y roscado en un solo amarre con alta rigidez y precisión.
Máquina Compuesta de Torneado y Fresado CNC TCK52D

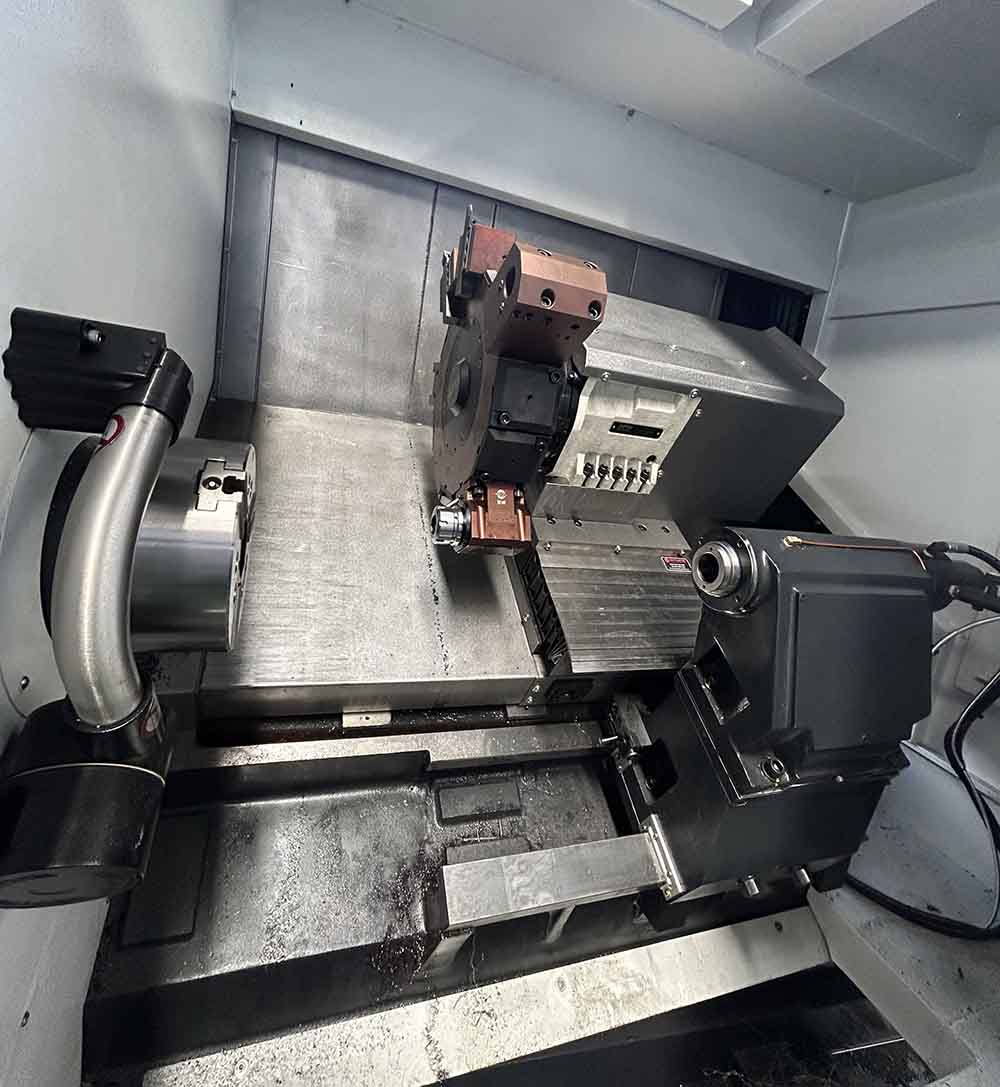

La máquina compuesta de torneado y fresado CNC TCK52D es un torno fresador de bancada inclinada que combina el torneado CNC con fresado de contornos por eje C y herramientas motorizadas. Con un volteo sobre bancada de Φ520 mm, un diámetro interior de husillo de Φ79 mm y un husillo de 4200 rpm, mecaniza piezas de precisión pequeñas y medianas que también requieren fresado, taladrado y roscado cruzados, sin mover la pieza a una segunda máquina.
Características principales
- Torneado y fresado combinados en una sola máquina con eje C y herramientas motorizadas
- Herramientas motorizadas para fresado, taladrado y roscado
- Estructura de bancada inclinada para alta rigidez y fácil evacuación de viruta
- Volteo sobre bancada Φ520 mm y diámetro de mecanizado sobre el carro Φ280 mm
- Husillo de alta velocidad hasta 4200 rpm con diámetro interior Φ79 mm
- Capacidad de barra hasta Φ65 mm para alimentación automática
- Eje C de 360° para fresado de contornos y mecanizados cruzados
- Ocupación compacta 3000 × 1850 × 1710 mm, peso 3800 / 4100 kg
Aplicaciones
La máquina compuesta TCK52D se utiliza para piezas de precisión que requieren tanto torneado como fresado, taladrado o roscado cruzados. Las piezas típicas incluyen racores, casquillos, componentes hidráulicos, bridas pequeñas, ejes y otras piezas con mecanizados cruzados. La aplicación real depende del material, el tamaño y los requisitos de mecanizado de la pieza.
Por qué elegir TCK52D
La TCK52D es el modelo compacto de nuestra gama de tornos fresadores. Su husillo de 4200 rpm y su diámetro interior de Φ79 mm son ideales para el acabado a alta velocidad de piezas pequeñas y medianas, mientras que la bancada inclinada aporta la rigidez necesaria para el fresado con herramientas motorizadas. Combinar torneado, fresado y taladrado en una máquina reduce amarres, manipulación y mejora la precisión en la producción por lotes.
Especificaciones técnicas
| Modelo | TCK52D |
| Máx. volteo sobre bancada | Φ520 mm |
| Máx. diámetro de mecanizado sobre el carro | Φ280 mm |
| Máx. longitud de mecanizado | 520 / 750 mm |
| Velocidad máx. del husillo | 4200 rpm |
| Diámetro interior del husillo | Φ79 mm |
| Diámetro de barra | Φ65 mm |
| Recorrido máx. eje X | 270 mm |
| Recorrido máx. eje Z | 550 / 750 mm |
| Eje C | 360° |
| Dimensiones (L×An×Al) | 3000 × 1850 × 1710 mm |
| Peso de la máquina | 3800 / 4100 kg |
Aplicaciones típicas
- Racores, casquillos y bridas pequeñas
- Componentes hidráulicos y neumáticos
- Ejes y piezas que requieren taladrado y fresado cruzados
- Producción por lotes de piezas torneadas y fresadas de precisión
Solicitar presupuesto
Contáctenos para conocer el precio de la máquina compuesta de torneado y fresado TCK52D, el plazo de entrega y el soporte técnico. Ofrecemos servicio posventa en el extranjero y máquinas con certificación CE.
