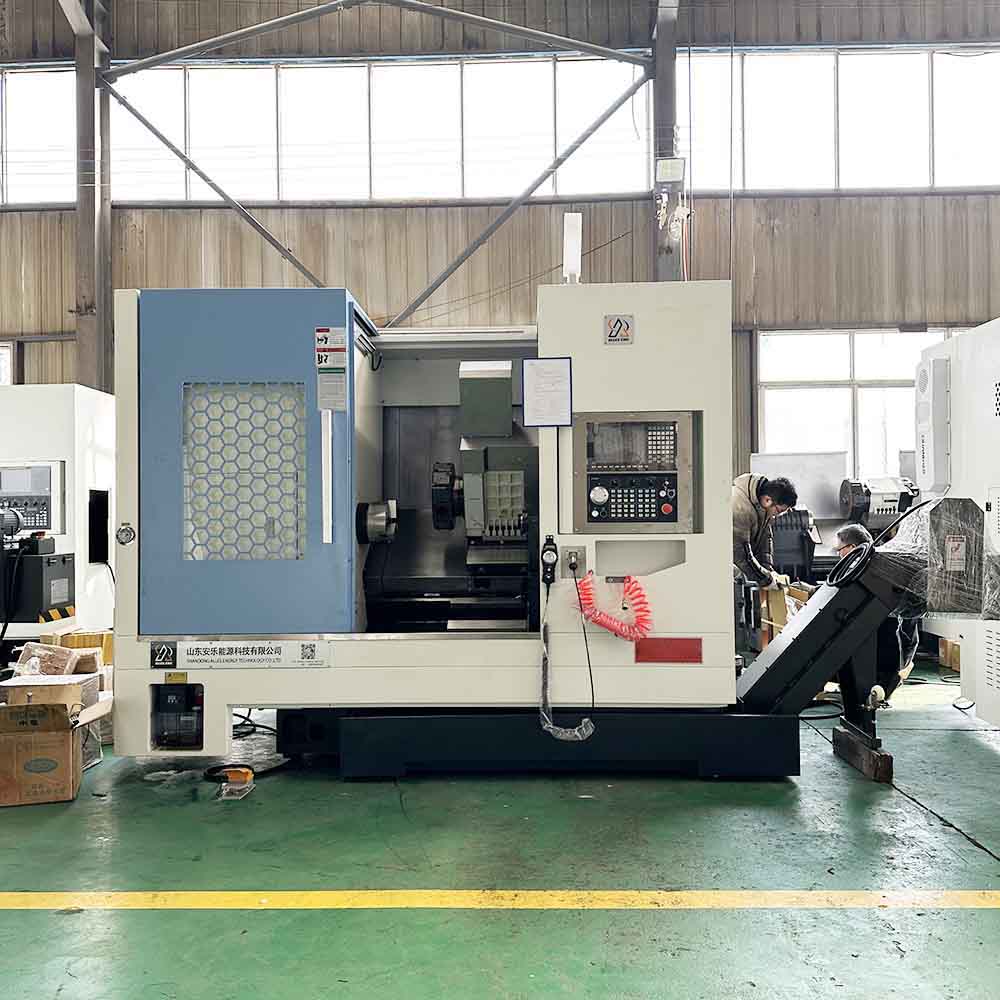

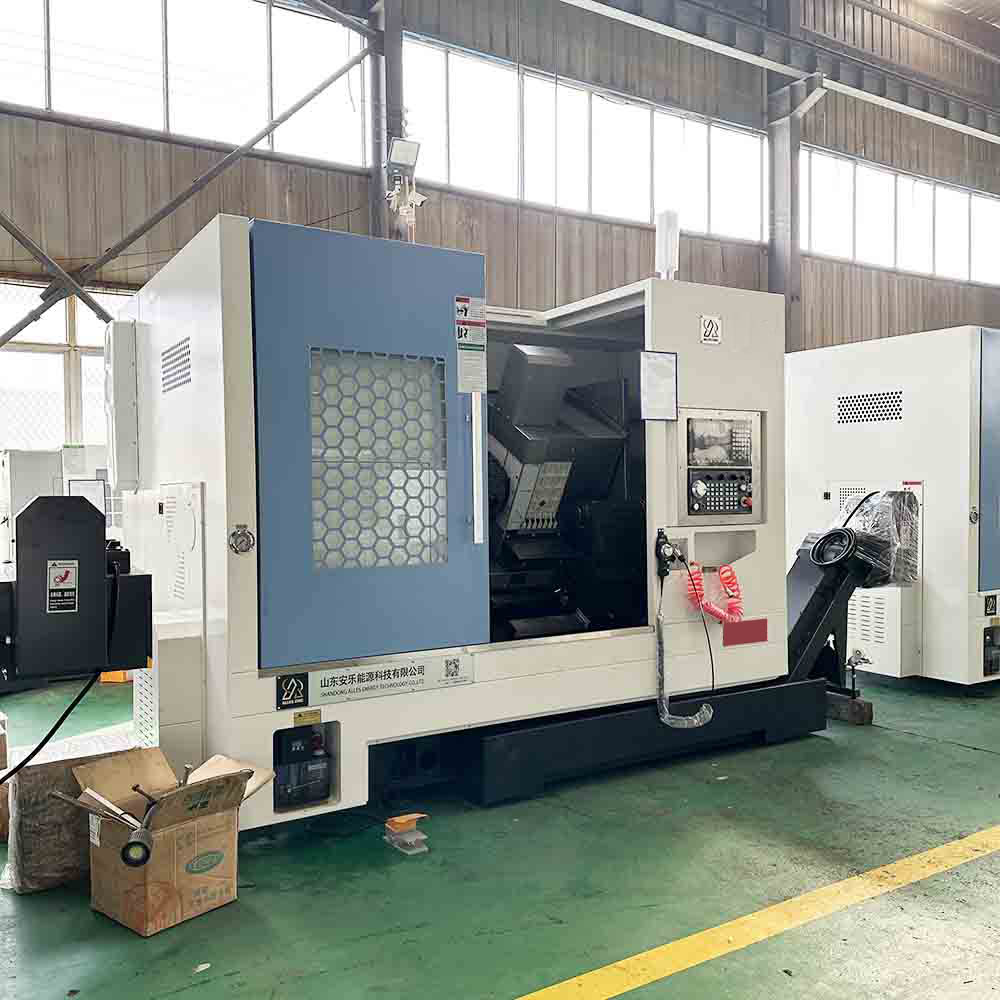

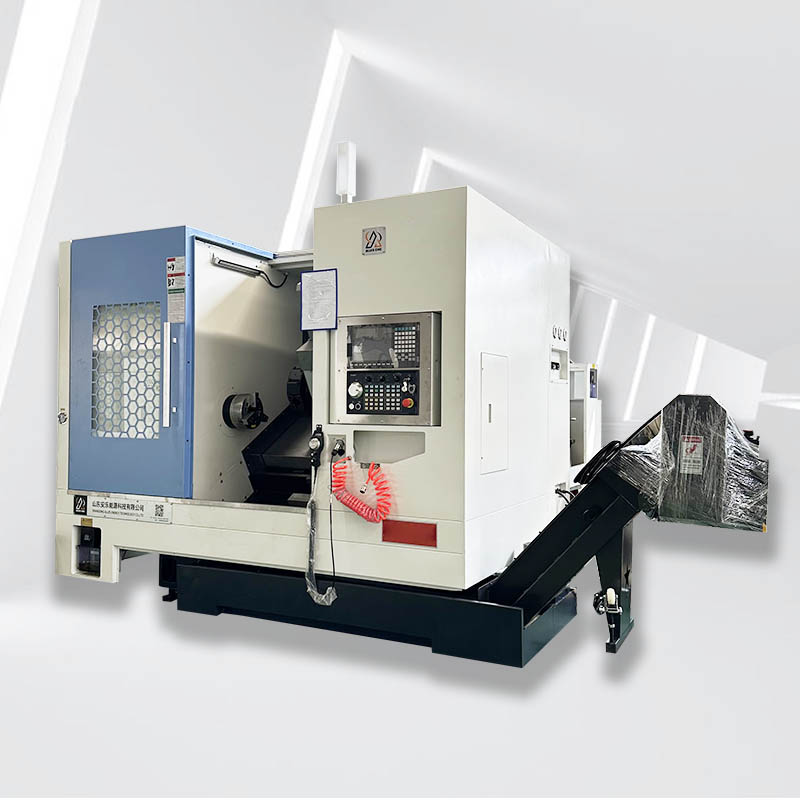

Centro de torneado CNC TCK550D para el mecanizado de ejes y bridas
El torno CNC de bancada inclinada TCK550D es una máquina de torneado CNC de alta precisión, rigidez y eficiencia, diseñada específicamente para el mecanizado de ejes, discos, manguitos y piezas giratorias complejas. Su estructura de bancada inclinada integral le confiere una excelente resistencia a las vibraciones y estabilidad térmica, y satisface las necesidades de mecanizado continuo, corte pesado y producción de alta precisión. Se utiliza ampliamente en la industria automotriz, maquinaria de construcción, equipos energéticos y maquinaria en general.
Con un diseño de bancada inclinada integral de hierro fundido a 45° y un tratamiento de envejecimiento, ofrece una gran estabilidad estructural, reduciendo eficazmente las vibraciones y mejorando la precisión del mecanizado y la vida útil del equipo.
Equipada con una unidad de husillo de alto rendimiento, ofrece alta velocidad, rigidez y estabilidad, permitiendo un torneado de precisión y un mecanizado de gran espesor.

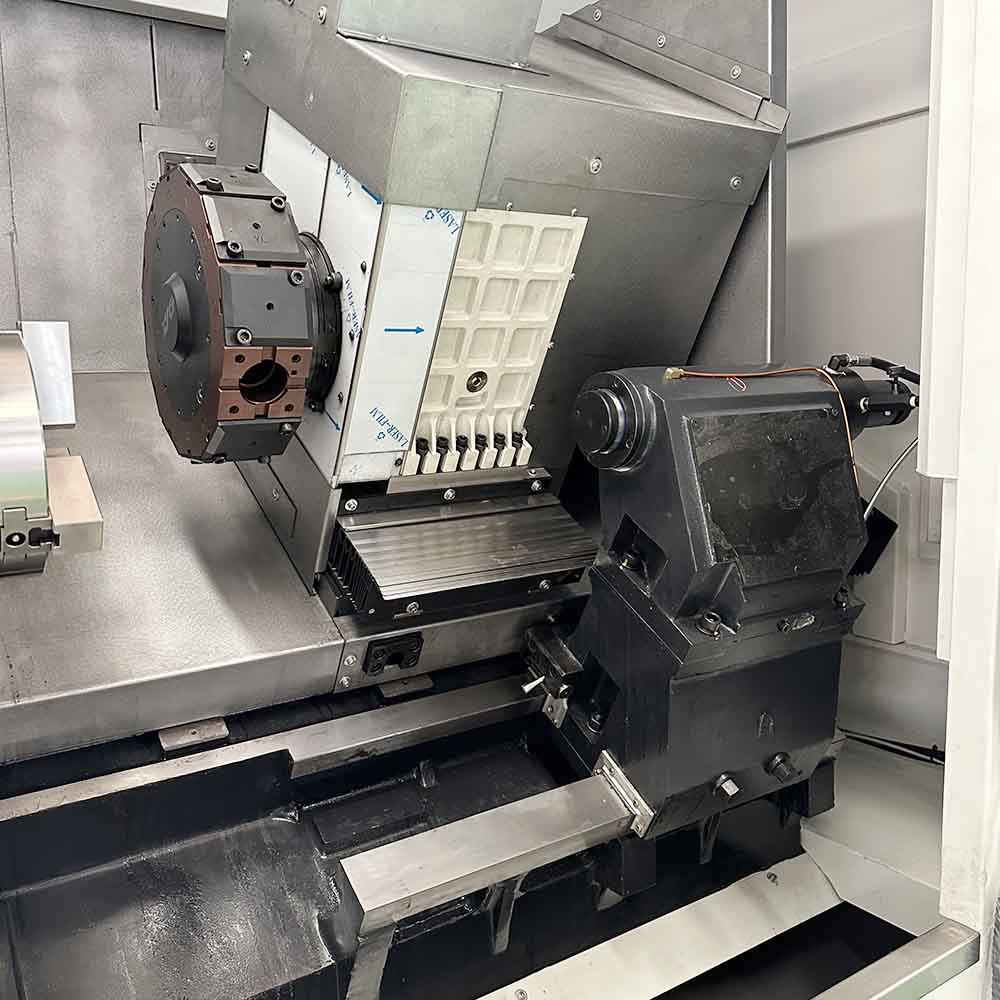

Los ejes X y Z utilizan husillos de bolas de precisión y guías lineales de alta precisión, lo que garantiza un movimiento rápido y un posicionamiento preciso, mejorando la eficiencia del mecanizado.

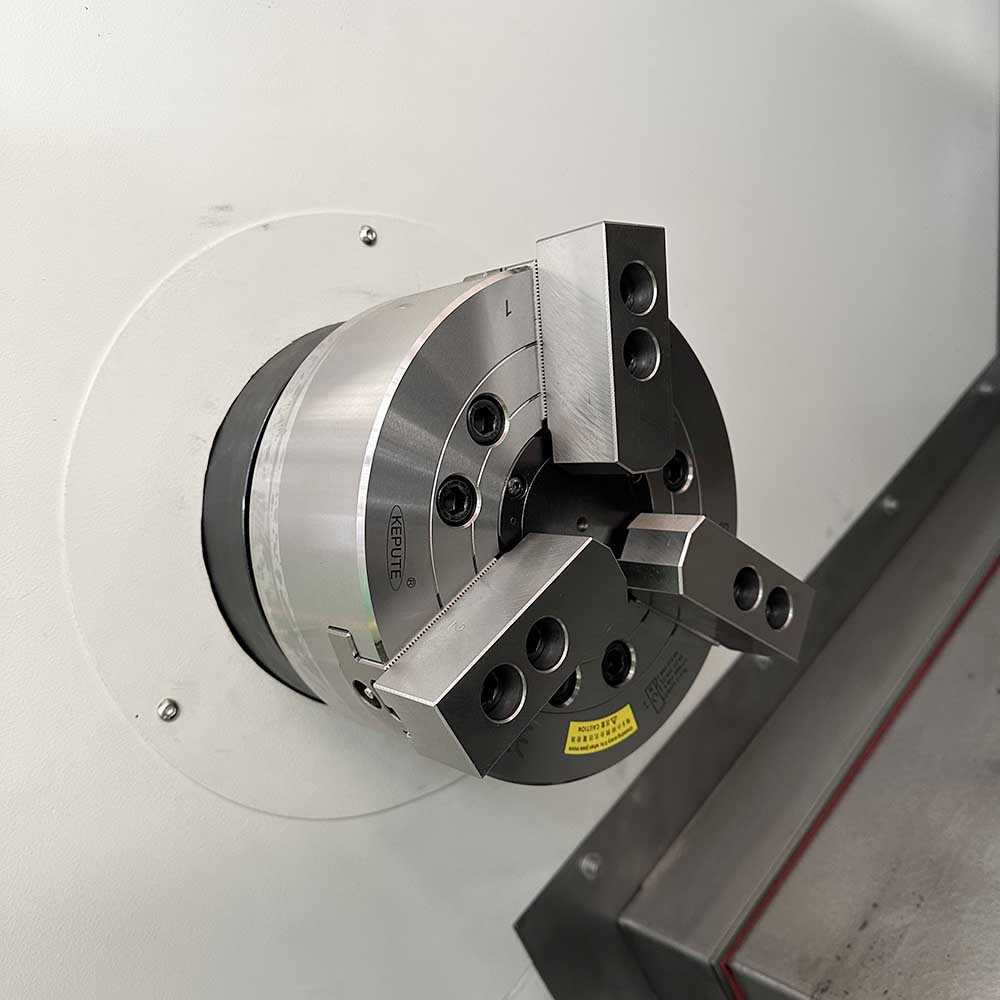

Un sistema de mandril hidráulico proporciona una alta fuerza de sujeción y un cambio de piezas eficiente, lo que la hace especialmente adecuada para la producción en serie.
Admite configuraciones automatizadas como alimentadores automáticos, transportadores automáticos de virutas y brazos robóticos para carga y descarga, logrando una producción inteligente.
Compatible con los principales sistemas CNC como FANUC, Siemens y GSK, es fácil de programar y mantener.
Características del producto:
Estabilidad de mecanizado superior
La bancada de fundición integral y el diseño estructural de alta rigidez garantizan una precisión de mecanizado eficaz a largo plazo.
Producción en serie de alta eficiencia
El cambio rápido de herramientas y el sistema de avance de alta velocidad reducen significativamente los ciclos de mecanizado y mejoran la eficiencia de la producción.
Gran capacidad de corte de materiales pesados
Adecuada para el mecanizado de diversos materiales metálicos como acero al carbono, acero aleado, acero inoxidable y hierro fundido.
Costos de producción reducidos
El mecanizado de múltiples procesos se puede completar en una sola configuración, lo que reduce la intervención manual y el tiempo de preparación de las piezas.
Funcionamiento fiable a largo plazo
Los componentes clave provienen de marcas de renombre internacional, lo que garantiza un funcionamiento estable del equipo a largo plazo.
Aplicación del producto en la industria:
La TCK550D se utiliza ampliamente en la industria de autopartes, específicamente para el mecanizado de ejes de transmisión, cubos de rueda, discos de freno, bridas y componentes del sistema de dirección.
En la industria de maquinaria de construcción, se utiliza para el mecanizado de cilindros hidráulicos, bujes, engranajes en bruto y piezas mecánicas de gran tamaño.
En la industria de equipos energéticos, es adecuada para el mecanizado de maquinaria petrolera, equipos de energía eólica, equipos eléctricos y componentes de bombas y válvulas.
En la fabricación de maquinaria en general, puede mecanizar diversos ejes, discos, manguitos y piezas mecánicas no estándar.
En la industria de moldes y herrajes, es adecuada para la producción de accesorios para moldes, utillajes y piezas de alta precisión.
Video
Parámetro del producto
| Ítem | Unit | TCK550D |
| El diámetro máximo de rotación superior de la superficie de la cama | mm | 550 |
| El diámetro máximo de procesamiento en el portaherramientas | mm | 320 |
| Longitud máxima de procesamiento | mm | 550/900 |
| Velocidad máxima del husillo | rpm | 3500 |
| Diámetro del agujero del husillo | mm | Φ82 |
| bar stock diameter | mm | Φ70 |
| Recorrido máximo del eje X | mm | 315 |
| Recorrido máximo del eje Z | mm | 650/1000 |
| Longitud X anchura X altura | mm | 2800/3300x1900x2200 |
| Peso | kg | 4600/5500 |
