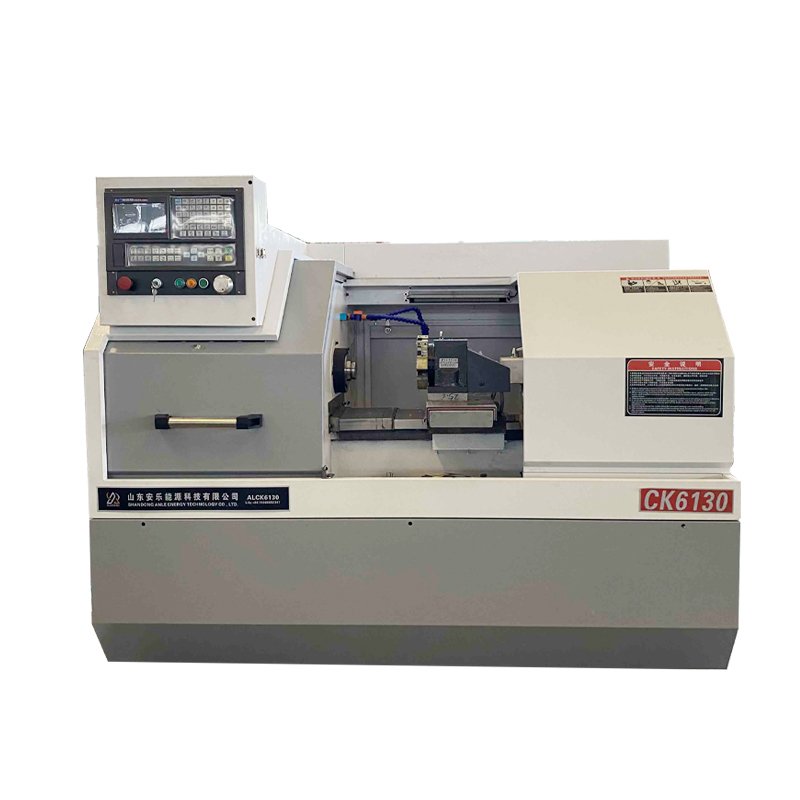

مخرطة CNC طراز CK6130
مخرطة CNC طراز CK6130 هي مخرطة عالية الصلابة ذات سرير مسطح مصمّمة للقطع الصغيرة الدقيقة. تشغّل قطراً 300 مم فوق السرير و130 مم فوق العربة، وفتحة المغزل 48 مم تمرّر قضيباً حتى 40 مم عبر الظرف المجوّف. ويمنحها المغزل الدقيق وبراغي الكرات والأدلة عالية الدقة تمركزاً متكرراً بمقدار 0,01 مم على المحورين.
مخرطة CNC طراز CK6130
مخرطة CNC طراز CK6130 هي مخرطة عالية الصلابة ذات سرير مسطح، مصمّمة للقطع الصغيرة الدقيقة والإنتاج من الدفعات الصغيرة والمتوسطة. تشغّل قطراً مقداره 300 مم فوق السرير و130 مم فوق العربة، وتستوعب فتحة المغزل 48 مم قضباناً حتى 40 مم عبر قضيب السحب في الظرف المجوّف. ويبلغ حد سرعة المغزل 2200 لفة/دقيقة، وتتحرك محاور التغذية 280 مم على المحور X و500 مم على المحور Z بدقة تمركز متكرر 0,01 مم على المحورين. وتُنجز الماكينة الخراطة الخارجية والتشغيل الداخلي والتسوية والتشحيت وقطع القلاووظ من وضع واحد، ما يلغي زمن المناولة وخطأ المرجع معاً.
أبرز المزايا
- أقصى قطر فوق السرير Φ300 مم وأقصى قطر فوق العربة Φ130 مم
- قطر فتحة المغزل Φ48 مم مع إمكانية تمرير قضيب Φ40 مم عبر الظرف المجوّف
- الحد الأقصى لسرعة المغزل 2200 لفة/دقيقة لخراطة دقيقة عالية السرعة
- حركة المحور X بمقدار 280 مم وحركة المحور Z بمقدار 500 مم
- دقة تمركز متكرر 0,01 مم على المحورين X وZ
- مساحة تركيب مدمجة 1600 × 1100 × 1650 مم
- سرير عالي الصلابة لاستقرار ومقاومة للاهتزاز
- مغزل دقيق وبراغي كرات دقيقة وأدلة عالية الدقة
- نظام CNC من GSK وبرج بأربع محطات قياسياً، مع ظرف يدوي بثلاث فكوك
- تغيير الأدوات الأوتوماتيكي ومغذّي القضبان الأوتوماتيكي متوفّران كخيار
سرير مسطح عالي الصلابة

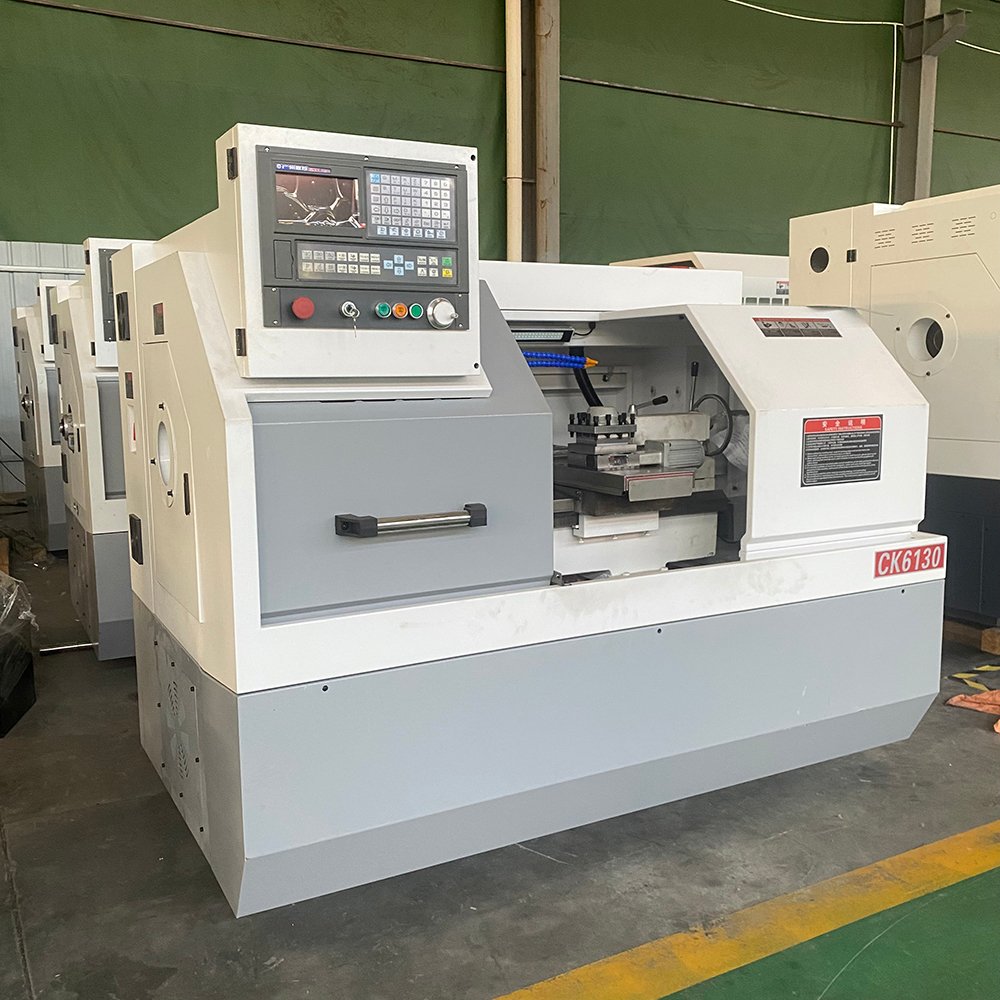

بُني CK6130 على سرير مصبوب عالي الصلابة يحافظ على ثبات الماكينة في القطع المستمر والمتقطّع على حد سواء. وهذه الصلابة هي ما يجعل دقة التمركز المتكرر البالغة 0,01 مم على المحورين X وZ تصمد طوال الوردية وليس على قطعة اختبار مُسخّنة فقط. كما يقلّص الهيكل القصير الجيّد التخميد غلاف الماكينة إلى 1600 × 1100 × 1650 مم، فيستقر المخرطة في ورشة صغيرة أو في خلية بجانب معدات قائمة أو عدة وحدات في صفّ دون إعادة تخطيط أرضية المصنع.
مغزل وبراغي كرات وأدلة دقيقة
تجمع الماكينة بين مغزل عالي الأداء وبراغي كرات دقيقة وأدلة عالية الدقة على محاور التغذية. والنتيجة دقة تمركز عالية وحركة منخفضة الاحتكاك وقطع سلس متكرّر. ومن الناحية الإنتاجية يظهر ذلك في تشتّت أبعادي أضيق في الأعمدة والجلب والقطع الملولبة، وفي نسبة تالف أقل خلال الوردية. ولأن CK6130 تُنجز الخراطة الخارجية والتشغيل الداخلي والتسوية والتشحيت وقطع القلاووظ دون إعادة تثبيت، فإن كل عملية مُلغاة من المسار هي أيضاً خطأ مرجعي مُلغى من القطعة.
نظام CNC والبرج وخيارات التجهيز

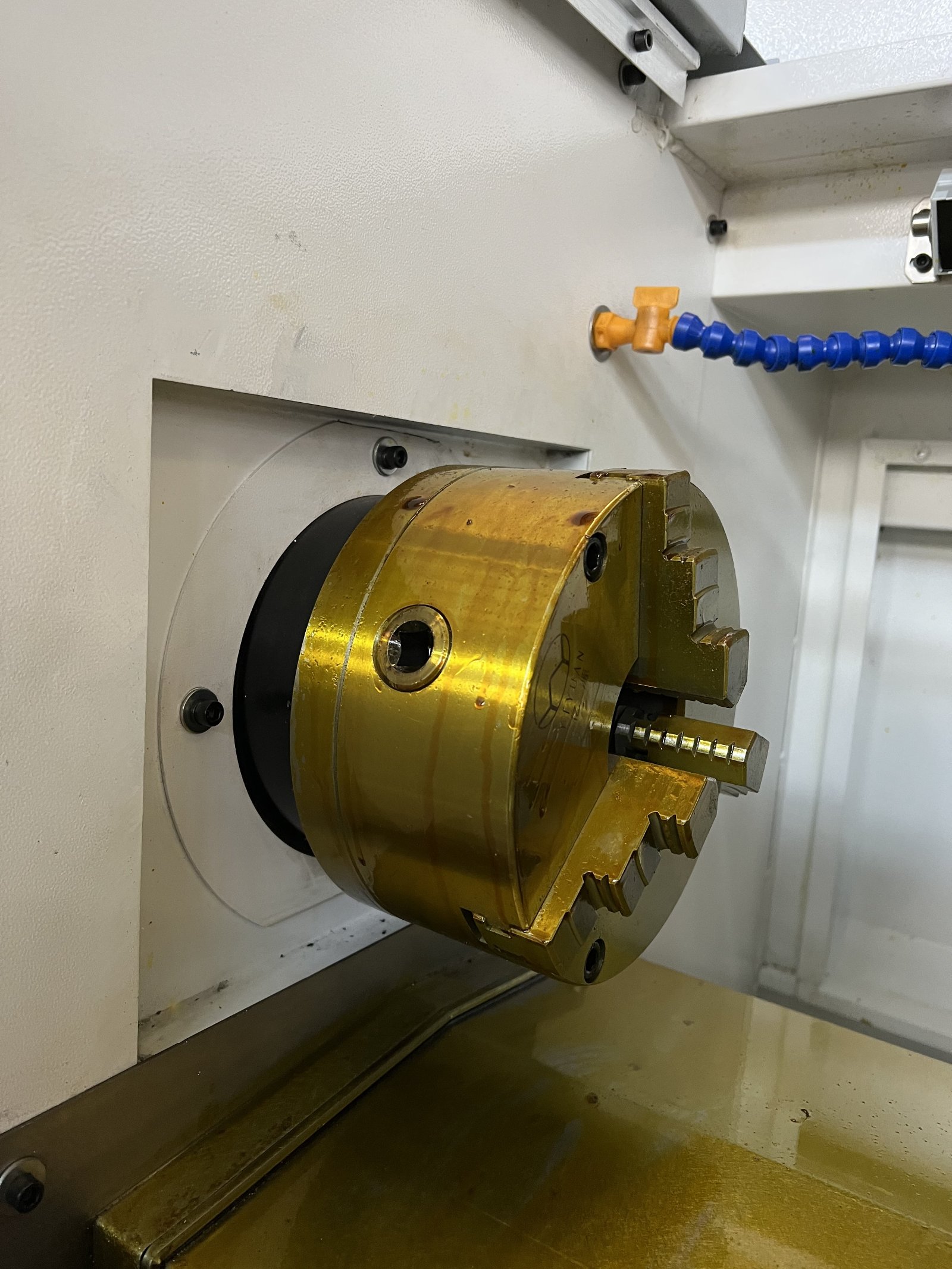

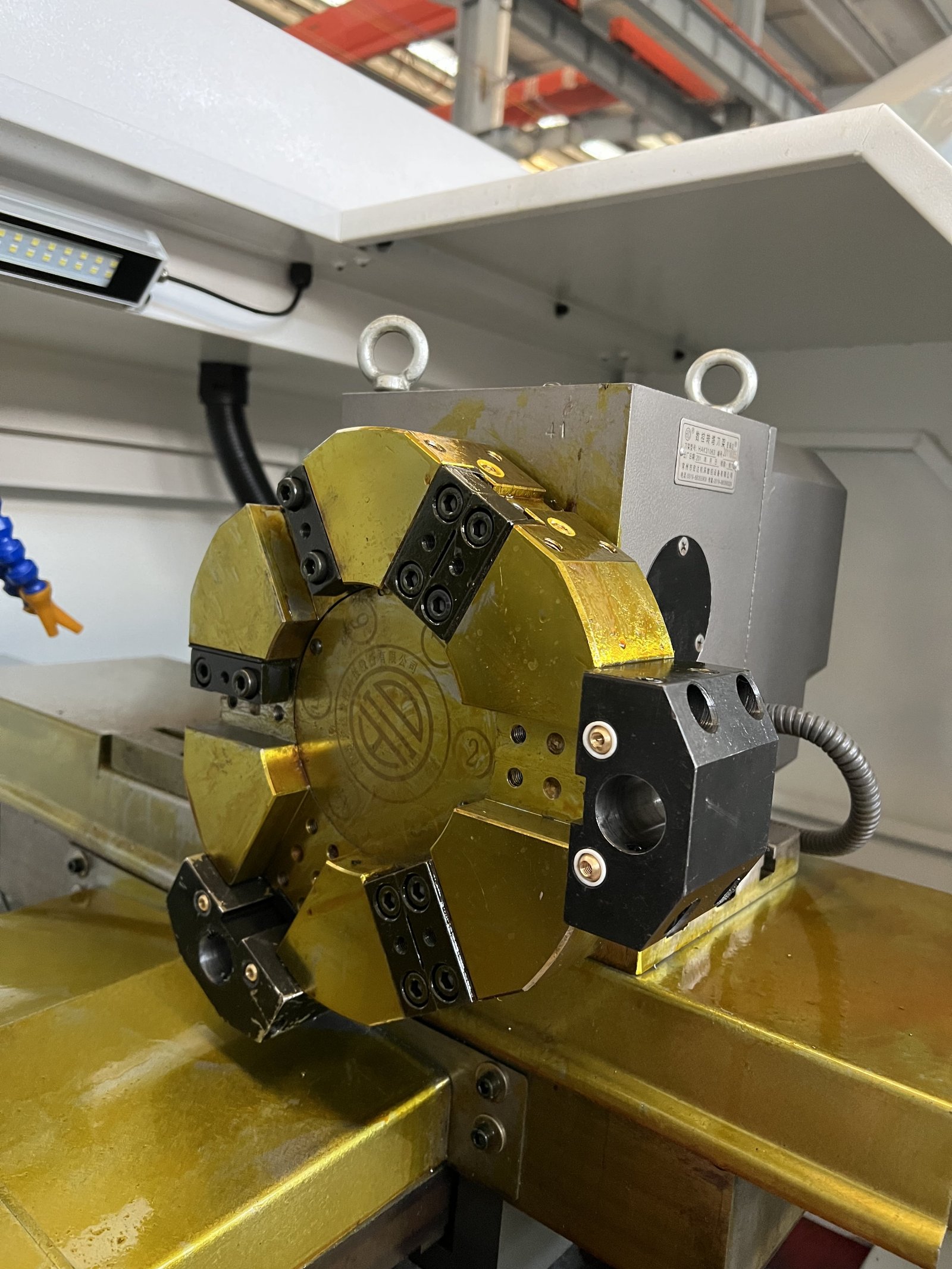

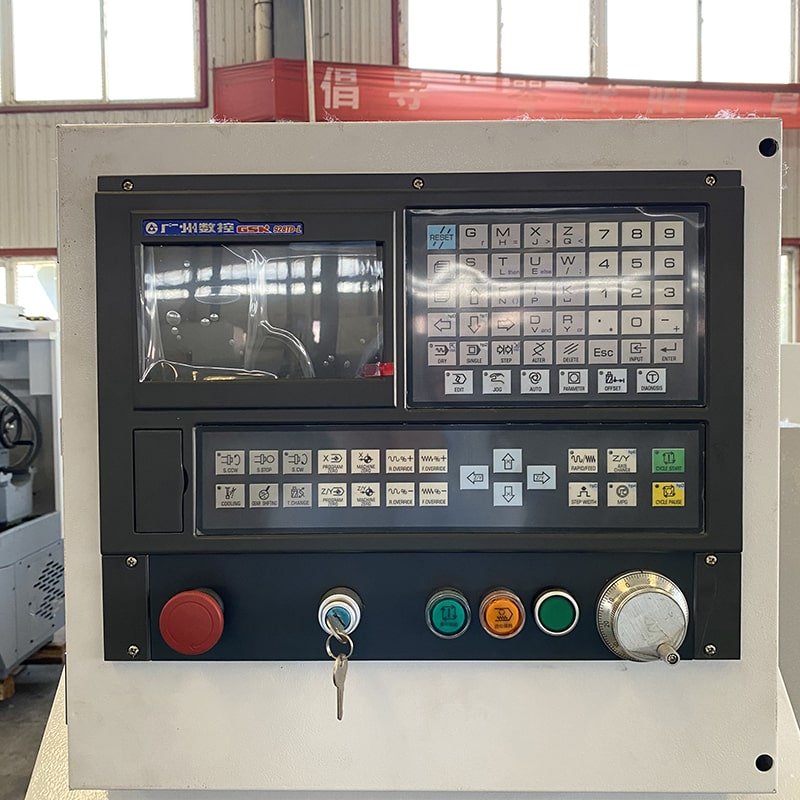

تُسلَّم CK6130 بنظام CNC من GSK وبرج بأربع محطات وظرف يدوي بثلاث فكوك قياسياً. ويمكن تزويدها بوحدات تحكم FANUC وSiemens عندما يفضّل المشغّل منصة يعرفها، كما يمكن طلب البرج بـ 6 أو 8 أو 12 محطة. ويتوفّر الظرف الهيدروليكي لقوة تثبيت أكبر ودورات أقصر، ويمكن تركيب مغذّي قضبان أوتوماتيكي ليواصل المخرطة الإنتاج دون تحميل يدوي لكل قطعة. كما يتوفّر نظام إزالة الرايش الأوتوماتيكي كخيار. وهذا يعني أن الماكينة نفسها قد تبدأ كمخرطة مستقلة ثم تُوسّع لاحقاً إلى خلية نصف آلية دون استبدالها.
التطبيقات والمواد
يُستخدم CK6130 في قطع السيارات والإلكترونيات والأجهزة المنزلية والأجهزة الطبية وتشغيل العدد واللوازم وأجهزة القياس وتصنيع الآلات ومكوّنات القوالب والإنتاج العام للقطع الدقيقة. وهو مناسب بوجه خاص للإنتاج الكمّي للأعمدة والجلب والأقراص والوصلات والقطع الملولبة. ويشغّل الفولاذ الكربوني والفولاذ المقاوم للصدأ وسبائك الألومنيوم وسبائك النحاس. ويعتمد التطبيق الفعلي على مادة القطعة وحجمها ومتطلبات التشغيل.
المواصفات الفنية
| الطراز | CK6130 |
| أقصى قطر فوق السرير | Φ300 mm |
| أقصى قطر فوق العربة | Φ130 mm |
| قطر فتحة المغزل | Φ48 mm |
| فتحة مرور قضيب الظرف المجوّف | Φ40 mm |
| الحد الأقصى لسرعة المغزل | 2200 rpm |
| حركة المحور X | 280 mm |
| حركة المحور Z | 500 mm |
| دقة التمركز المتكرر للمحور X | 0.01 mm |
| دقة التمركز المتكرر للمحور Z | 0.01 mm |
| الأبعاد (الطول × العرض × الارتفاع) | 1600 × 1100 × 1650 mm |
لماذا تختار CK6130
CK6130 هي الخطوة التالية بعد المخرطة الصغيرة للورش التي تجاوزتها لكنها لا تحتاج ماكينة بحجم كامل. فهي تجمع بين قطر 300 مم فوق السرير وفتحة مغزل 48 مم وسرعة 2200 لفة/دقيقة مع تمركز متكرر 0,01 مم على المحورين X وZ، وتضيف تغيير الأدوات الأوتوماتيكي وخيارات تغذية القضبان للعمل دون مشغّل. ومساحتها المدمجة 1600 × 1100 × 1650 مم تتيح تركيب عدة وحدات حيث لا تتّسع مخرطة كبيرة واحدة. كما نقدّم خدمة ما بعد البيع في الخارج وماكينات معتمدة CE.
