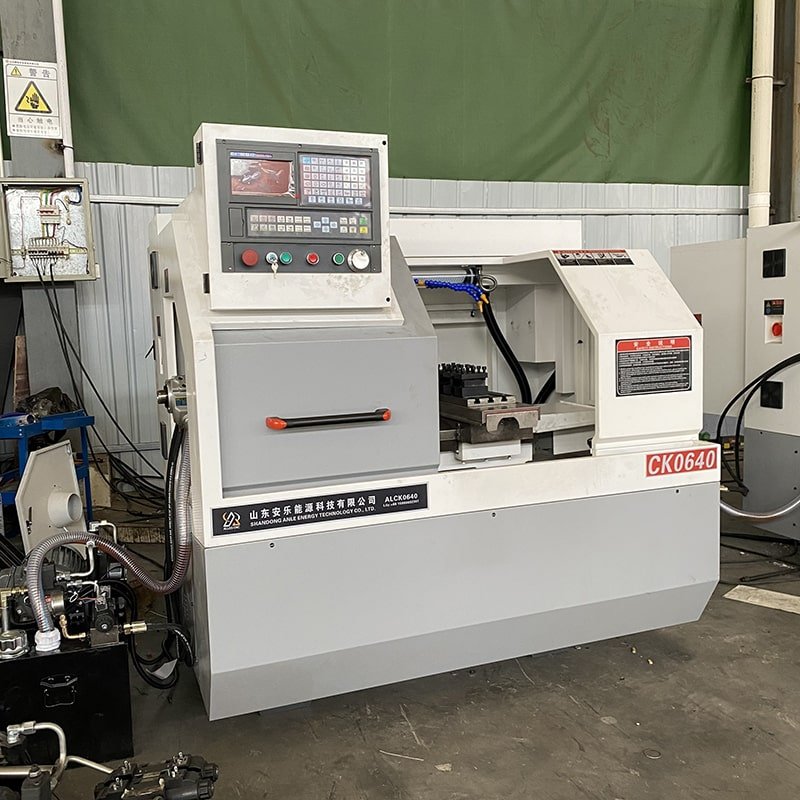

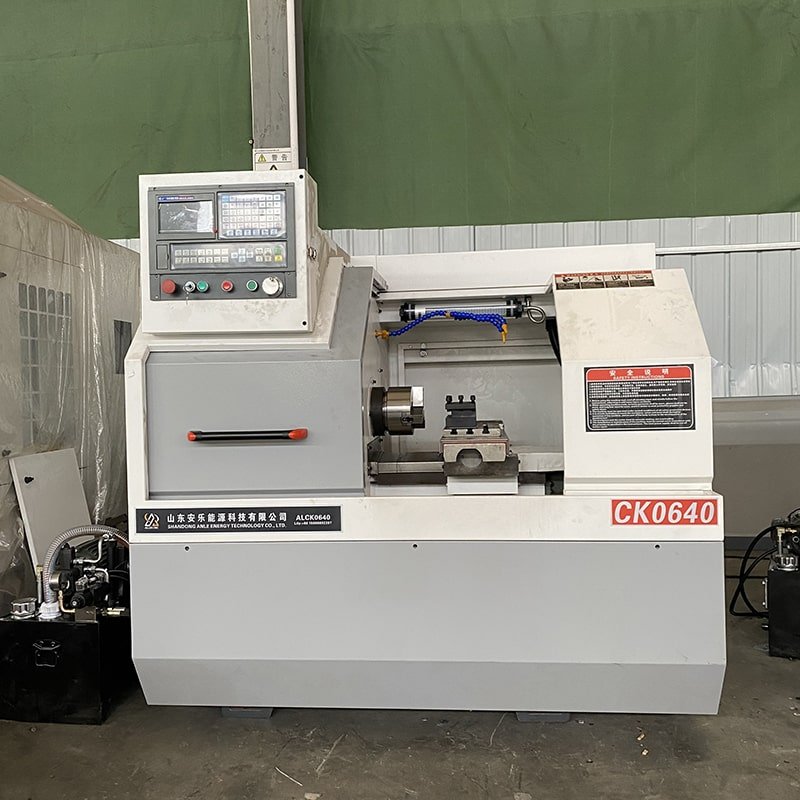

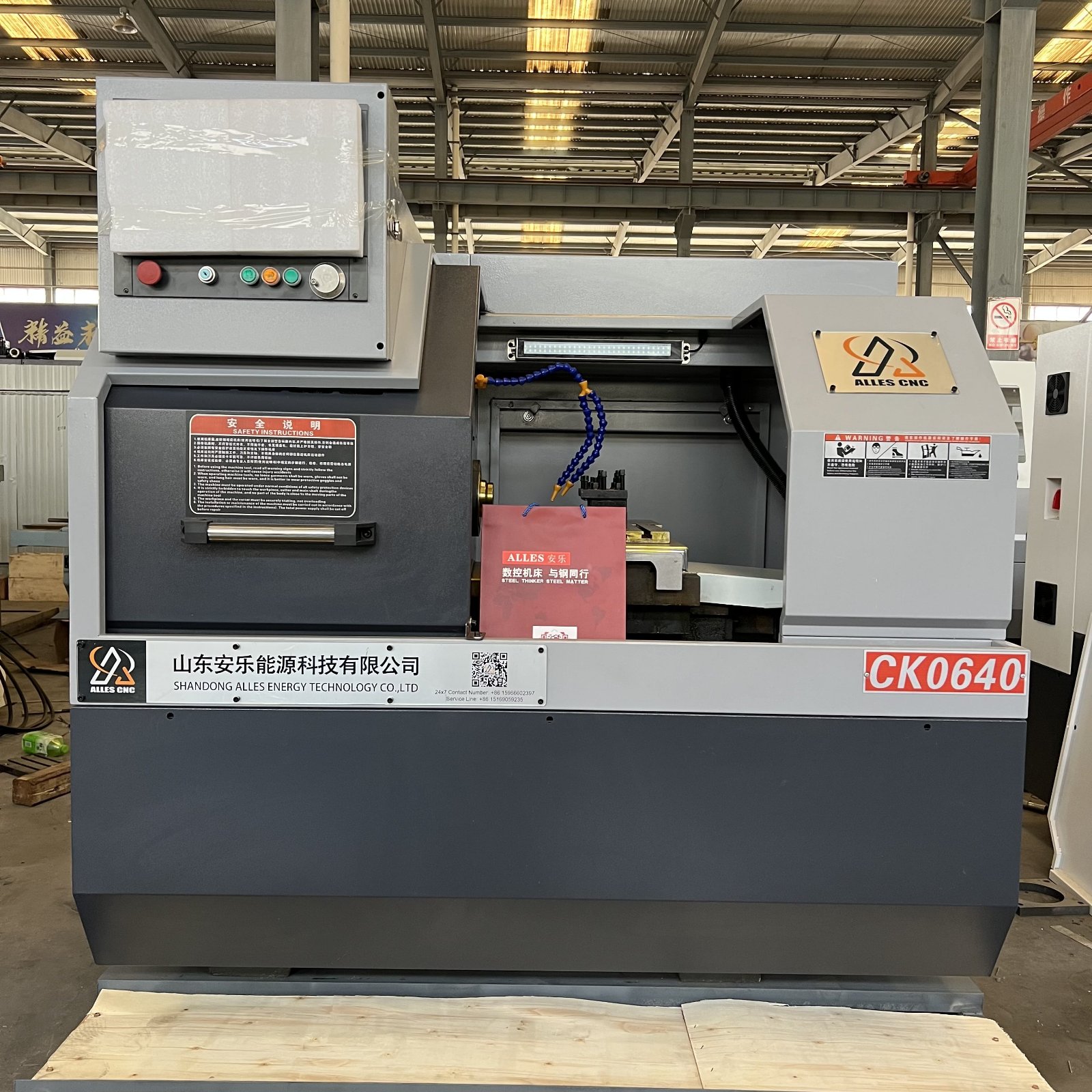

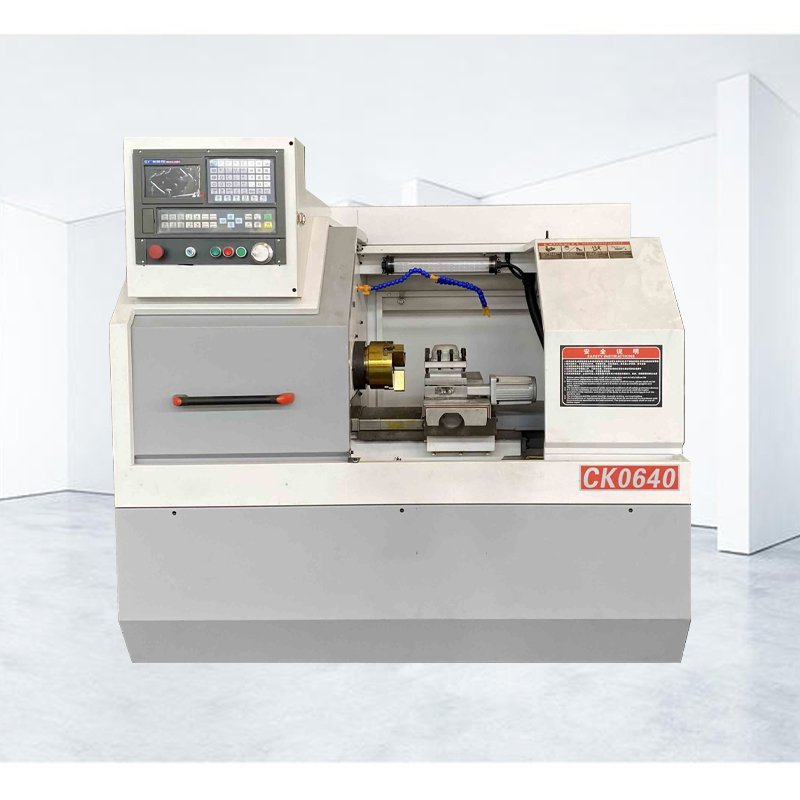

مخرطة CNC طراز CK0640
مخرطة CNC طراز CK0640 هي مخرطة مدمجة عالية الصلابة ذات سرير مسطح، مصمّمة للقطع الدقيقة الصغيرة والإنتاج من الدفعات الصغيرة والمتوسطة. تشغّل قطراً مقداره 250 مم فوق السرير و120 مم فوق العربة، وتستوعب فتحة المغزل 48 مم قضباناً حتى 40 مم عبر قضيب السحب في الظرف المجوّف. وبحركة 220 مم فقط على المحور Z ومساحة إجمالية 1620 × 1340 × 1680 مم، صُمّمت الماكينة لتستقر في ورشة صغيرة بدل أن تتطلّب مساحة مخصّصة. ويمنحها المغزل عالي الدقة وبراغي الكرات الدقيقة والأدلة الخطية دقة تمركز تضاهي مخرطة أكبر بكثير.
أبرز المزايا
- أقصى قطر فوق السرير Φ250 مم وأقصى قطر فوق العربة Φ120 مم
- قطر فتحة المغزل Φ48 مم مع إمكانية تمرير قضيب Φ40 مم عبر الظرف المجوّف
- حركة المحور Z بمقدار 220 مم لخراطة دقيقة مدمجة
- مساحة تركيب صغيرة 1620 × 1340 × 1680 مم
- سرير مصبوب عالي الصلابة لاستقرار هيكلي ومقاومة للاهتزاز
- مغزل عالي الدقة مع براغي كرات دقيقة وأدلة خطية
- خراطة وتسوية وثقب وتشحيت وقطع قلاووظ من وضع واحد
- نظام CNC من GSK قياسياً، مع توفّر FANUC وSiemens كخيار
- ظرف يدوي قياسياً، مع توفّر الظرف الهيدروليكي كخيار
- مغذّي قضبان أوتوماتيكي اختياري للإنتاج المستمر دون مشغّل
سرير مدمج يناسب الورش الصغيرة
معظم تكلفة خلية الخراطة الدقيقة ليست المخرطة نفسها، بل المساحة المحيطة بها. وقد بُني CK0640 على سرير مدمج عالي الصلابة يحافظ على صلابة الصبّ ويقلّص غلاف الماكينة إلى 1620 × 1340 × 1680 مم. وهذا يجعل تركيب عدة وحدات جنباً إلى جنب عملياً، أو وضع وحدة في خلية بجانب معدات قائمة دون إعادة تخطيط الورشة. وحركة المحور Z القصيرة البالغة 220 مم مقصودة: فهي تُبقي العربة قريبة من السرير حيث تكون المخرطة أكثر صلابة، فتحافظ الماكينة على التفاوتات في الأقطار الصغيرة التي تميل فيها المخرطة ذات الحركة الطويلة إلى الاهتزاز.
مغزل وأدلة دقيقة
يستخدم CK0640 مغزلاً عالي الدقة مع براغي كرات دقيقة وأدلة خطية على محاور التغذية. والنتيجة دقة تمركز عالية وحركة منخفضة الاحتكاك وقطع سلس متكرّر. ومن الناحية الإنتاجية يظهر ذلك في تشتّت أبعادي أضيق في الأعمدة والجلب والقطع الملولبة، وفي نسبة تالف أقل خلال الوردية. ولأن الماكينة تُنجز الخراطة والتسوية والتشغيل الخارجي والداخلي والتشحيت وقطع القلاووظ من وضع واحد، فإن كل عملية مُلغاة هي أيضاً خطأ مرجعي مُلغى من القطعة.

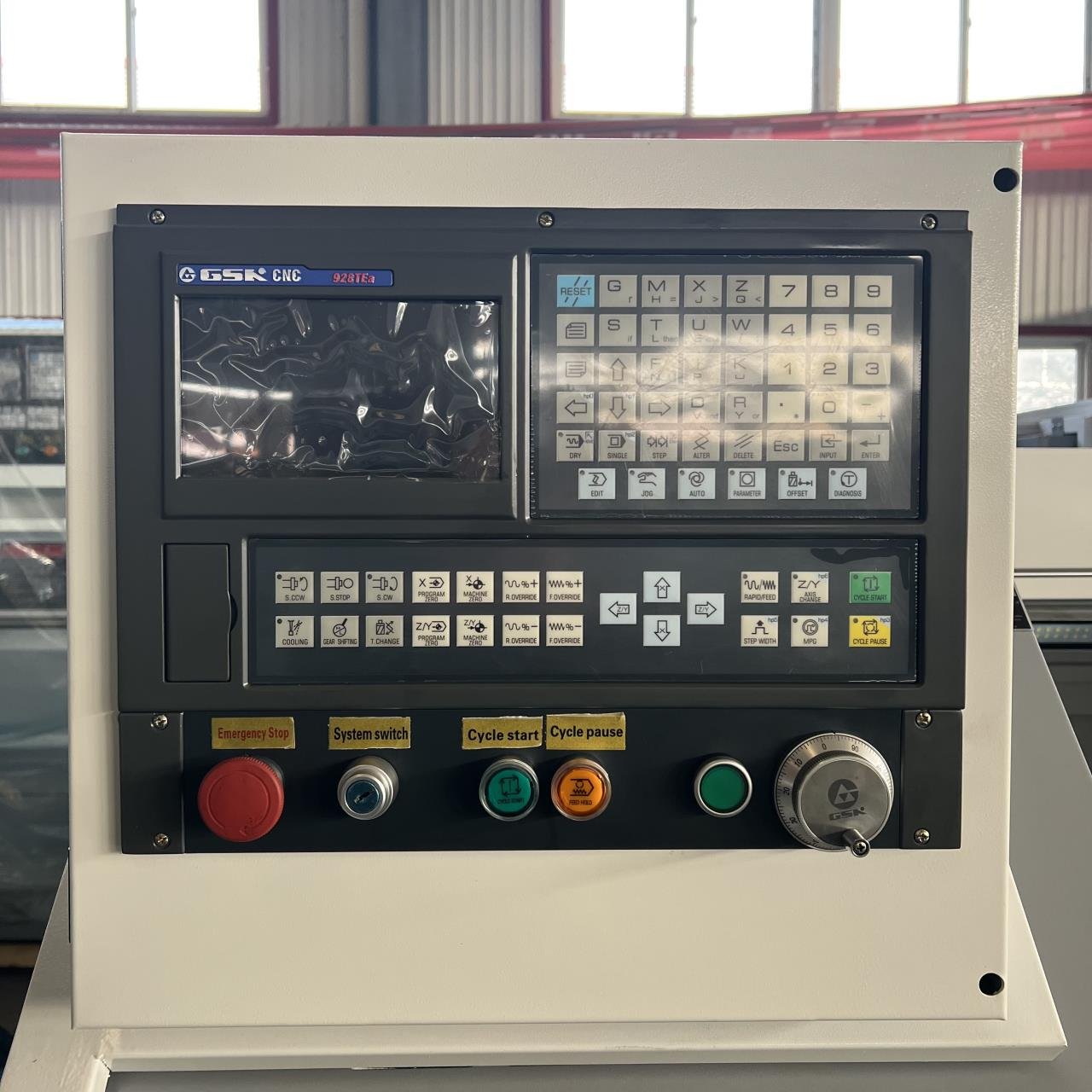

نظام CNC وخيارات التجهيز
تُسلَّم الماكينة بنظام CNC من GSK قياسياً، ويمكن تزويدها بأنظمة FANUC أو Siemens عندما يفضّل المشغّل منصة يعرفها. والتجهيز القياسي ظرف يدوي مع حامل أدوات، ويتوفّر برج بأربع محطات وظرف هيدروليكي كخيارات. وللتشغيل دون مراقبة يمكن تركيب مغذّي قضبان أوتوماتيكي ليواصل المخرطة الإنتاج دون تحميل يدوي لكل قطعة. وهذا يعني أن الماكينة نفسها قد تبدأ كمخرطة مستقلة ثم تُوسّع لاحقاً إلى خلية إنتاج نصف آلية دون استبدالها.
التطبيقات والمواد
يُستخدم CK0640 في قطع السيارات والإلكترونيات والأجهزة المنزلية والأجهزة الطبية وتشغيل العدد واللوازم وأجهزة القياس وتصنيع الآلات ومكوّنات القوالب والإنتاج العام للقطع الدقيقة. وهو مناسب بوجه خاص للإنتاج الكمّي للأعمدة والجلب والأقراص والوصلات والقطع الملولبة. ويشغّل الفولاذ الكربوني والفولاذ المقاوم للصدأ وسبائك الألومنيوم وسبائك النحاس. ويعتمد التطبيق الفعلي على مادة القطعة وحجمها ومتطلبات التشغيل.
المواصفات الفنية
| الطراز | CK0640 |
| أقصى قطر فوق السرير | Φ250 mm |
| أقصى قطر فوق العربة | Φ120 mm |
| قطر فتحة المغزل | Φ48 mm |
| فتحة مرور قضيب الظرف المجوّف | Φ40 mm |
| حركة المحور Z | 220 mm |
| الأبعاد (الطول × العرض × الارتفاع) | 1620 × 1340 × 1680 mm |
لماذا تختار CK0640
المخرطة CNC كبيرة الحجم إسراف في القطع التي لا يتجاوز قطرها 50 مم. وتشغّل CK0640 هذه القطع على ماكينة بقطر 250 مم فوق السرير تستوعب قضيباً 40 مم عبر فتحة مغزل 48 مم وتحتل 1620 × 1340 مم فقط من الأرضية، مع استخدام براغي كرات دقيقة وأدلة خطية بدل عربة اقتصادية. إنها الماكينة للورش التي تحتاج دقة CNC حقيقية على القطع الصغيرة، أو عدة وحدات في آن واحد، أو خلية تعمل دون مشغّل بتغذية القضبان. كما نقدّم خدمة ما بعد البيع في الخارج وماكينات معتمدة CE.
