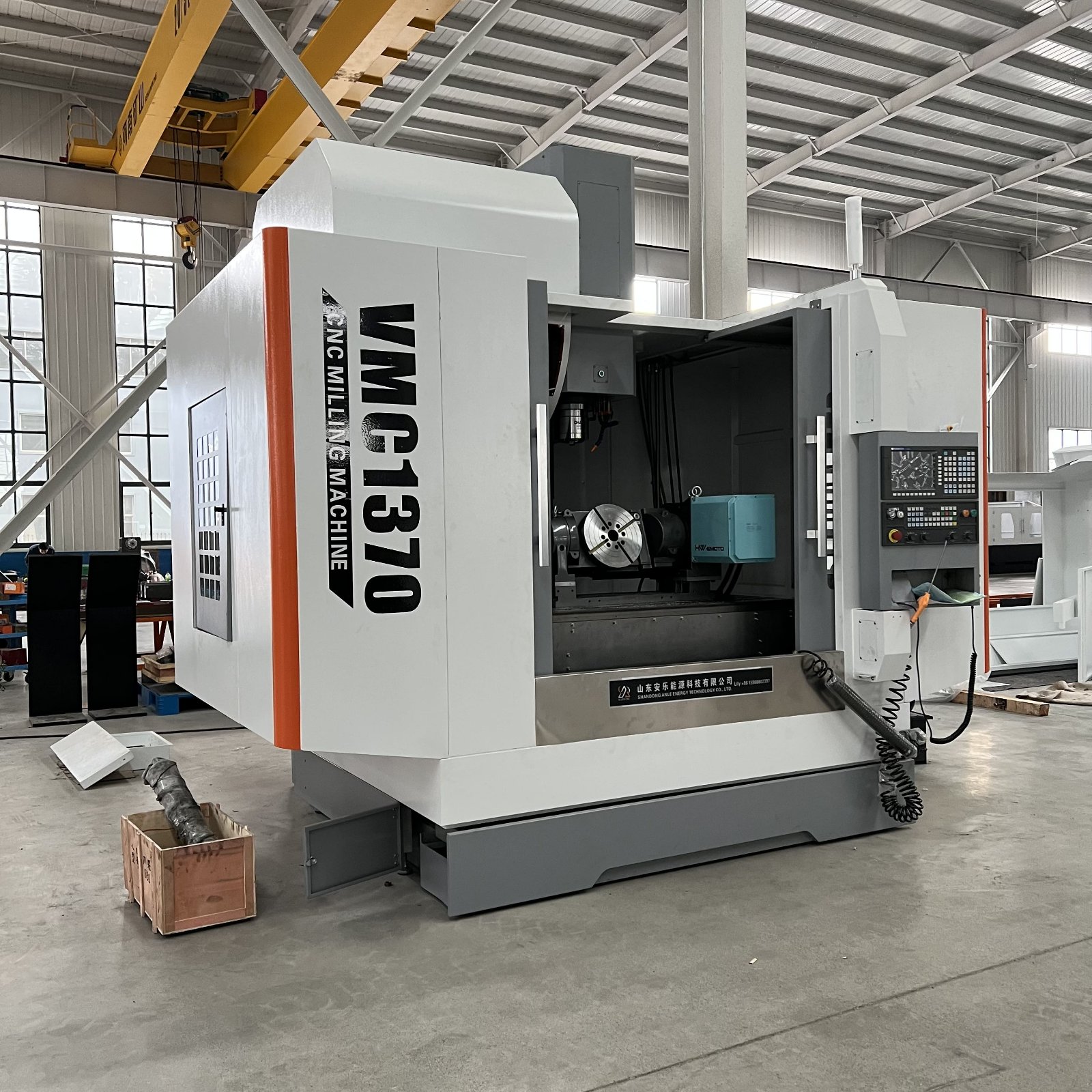

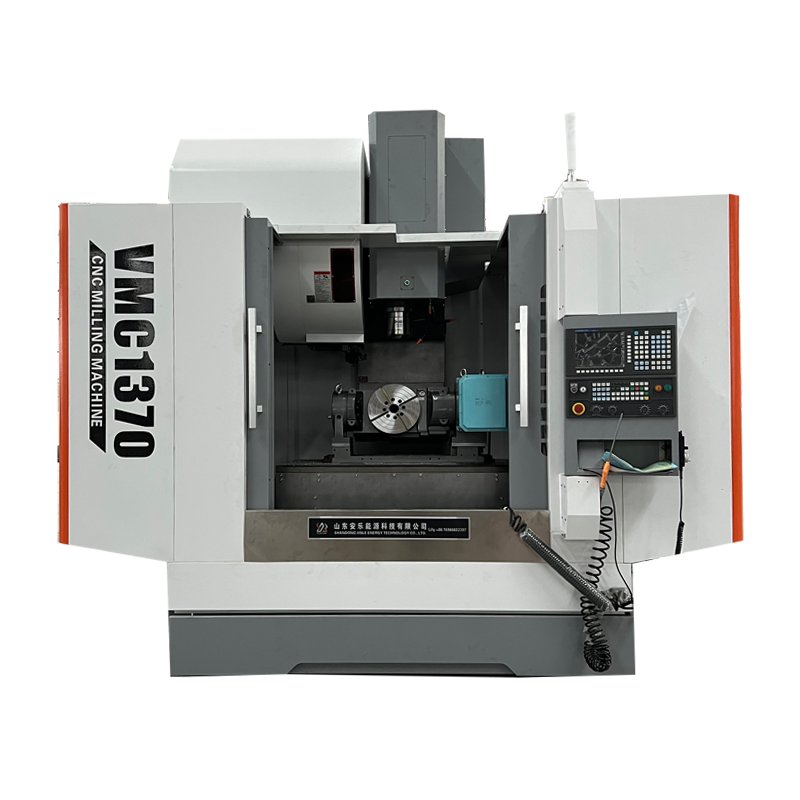

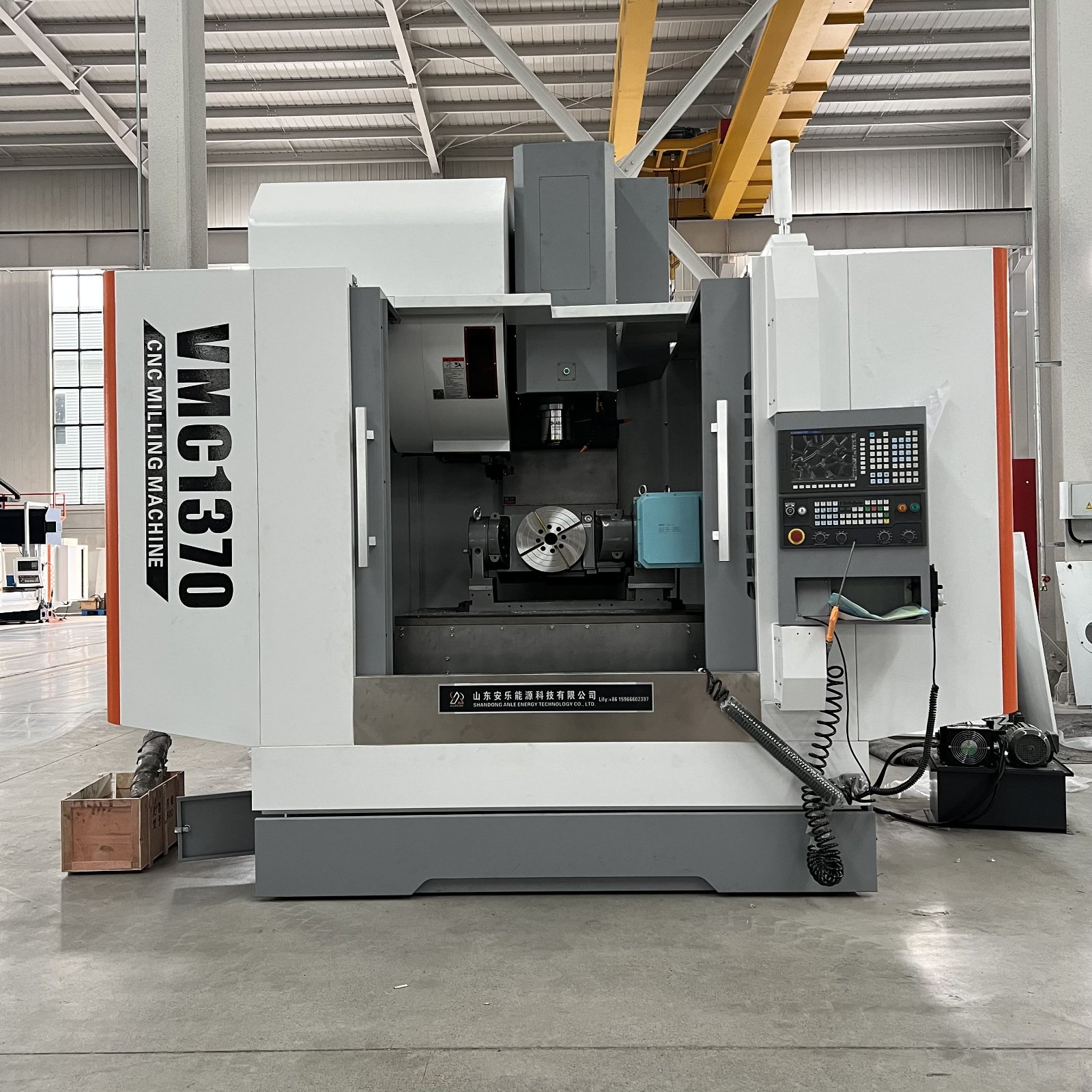

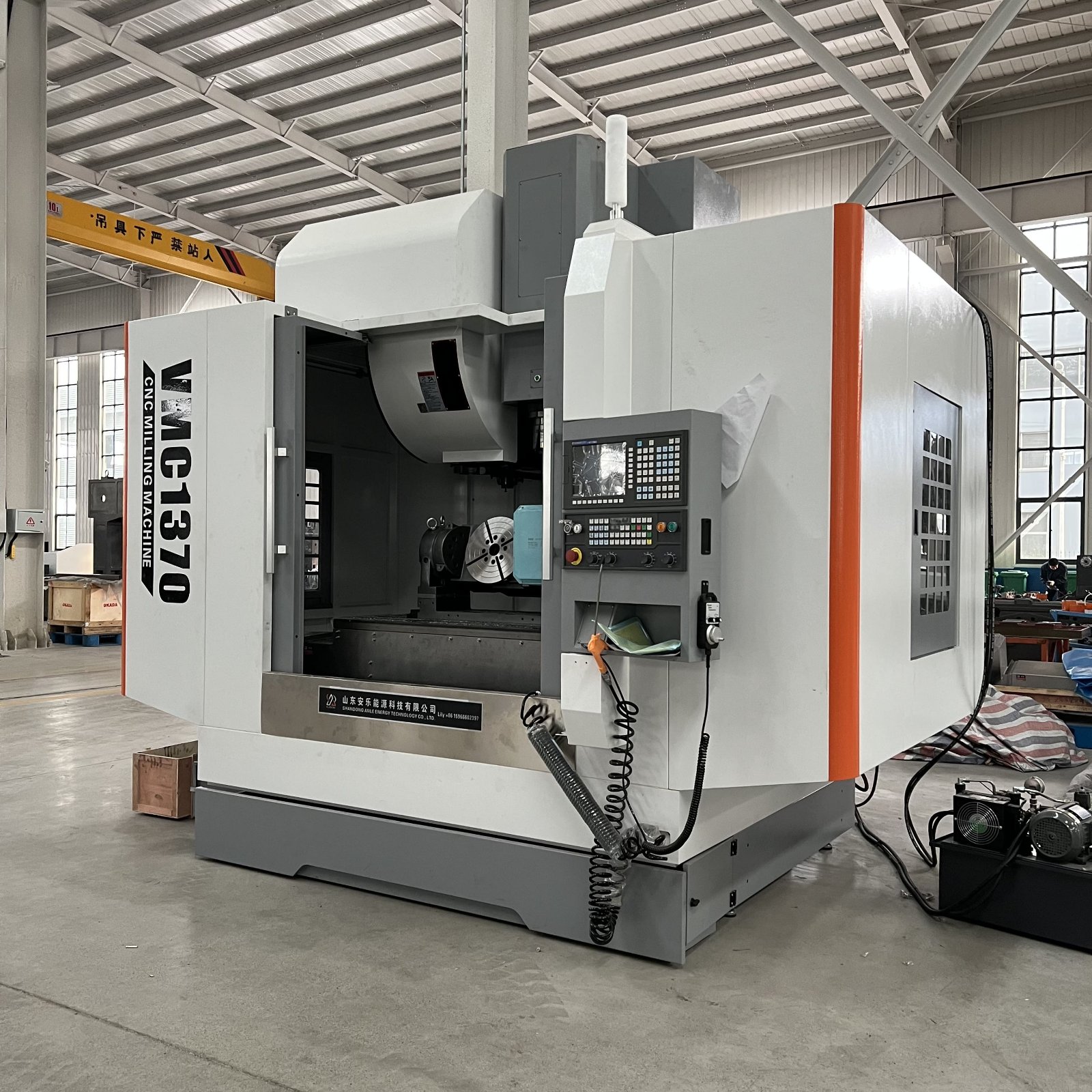

مركز التشغيل الآلي العمودي VMC1370
مركز التشغيل الآلي العمودي VMC1370 هو ماكينة تفريز CNC ثقيلة عالية الدقة مصمّمة للقطع المعدنية كبيرة الحجم. بسفر 1300 مم على المحور X و750 مم على المحور Y و700 مم على المحور Z ووزن 7500 كجم، يشغّل القوالب والقواعد الضخمة من وضع واحد.
مركز التشغيل الآلي العمودي VMC1370
مركز التشغيل الآلي العمودي VMC1370 هو ماكينة تفريز CNC ثقيلة عالية الدقة مصمّمة لقطع يتعذّر على ماكينة قياسية من فئة 1100 استيعابها. ويوفّر سفراً مقداره 1300 مم على المحور X و750 مم على المحور Y و700 مم على المحور Z مع خلوص 670 مم من مركز المغزل إلى وجه العمود. وتغطّي مساحة العمل هذه القوالب الكبيرة وقواعد الماكينات والهياكل الحاملة وأدلة الحركة الطويلة التي كانت ستتطلّب وضعاً ثانياً. ويتحمّل المغزل البالغة سرعته 8000 د/دقيقة أدوات تصل إلى 8 كجم، كما أن وزن الماكينة 7500 كجم يعني أن الهيكل يخمّد القطوع المتقطّعة الثقيلة بدل إعادتها إلى القطعة. وتحافظ القاعدة المصبوبة الصلبة والأدلة الخطية الدقيقة وبراغي الكرات عالية الدقة على الدقة خلال فترات الإنتاج الطويلة.
أبرز المزايا
- سفر المحور X 1300 مم، والمحور Y 750 مم، والمحور Z 700 مم
- سرعة المغزل 8000 د/دقيقة بأقصى وزن أداة 8 كجم
- المسافة من أنف المغزل إلى الطاولة 120-720 مم لملائمات عالية وقطع عميقة
- مسافة 670 مم من مركز المغزل إلى العمود لتوفير خلوص للقطع العريضة وغير المنتظمة
- وزن ماكينة 7500 كجم لتخميد الاهتزاز في القطوع الثقيلة والمتقطّعة
- قاعدة مصبوبة من قطعة واحدة مع معالجة بالتقادم للاستقرار الحراري
- أدلة خطية دقيقة وبراغي كرات عالية الدقة على جميع المحاور
- مبدّل أدوات أوتوماتيكي لتبديل سريع للأداة وتقليل الوقت غير الإنتاجي
- توافق مع أنظمة CNC الشائعة مثل FANUC وSiemens وMitsubishi
- مساحة تركيب 3050 × 2250 × 2400 مم
مساحة تشغيل كبيرة للقطع الضخمة
كل إعادة تثبيت تُدخل مرجعاً جديداً في العملية، وتُفقد الدقة عند خط الوصل. وقد جُهّز VMC1370 لإزالة هذه المقايضة: فسفر 1300 مم على المحور X و750 مم على المحور Y يغطّي قواعد القوالب الكبيرة وقواعد الماكينات والهياكل الحاملة وأدلة الحركة الطويلة والتجهيزات متعدّدة التجاويف من وضع واحد. كما يسمح سفر 700 مم على المحور Z ومدى 120-720 مم من أنف المغزل إلى الطاولة باستخدام ملائمات عالية وتشغيل تجاويف عميقة، فلا يضطر المشغّل إلى المقايضة بين ارتفاع القطعة وطول الأداة. ومقارنةً بمركز تشغيل أصغر، غالباً ما تكون الـ 200 مم الإضافية على المحور X هي الفرق بين وضع واحد ووضعين.
هيكل صلب ومحرّك دقيق
تُبنى الماكينة على قاعدة مصبوبة من قطعة واحدة عالية الصلابة خضعت لمعالجة بالتقادم لتحرير الإجهادات المتبقية قبل قطع المعدن. ويمنحها ذلك مقاومة ممتازة للاهتزاز واستقراراً حرارياً، وهو ما يحافظ على الدقة الأبعادية خلال وردية عمل طويلة. وتوفّر الأدلة الخطية الدقيقة وبراغي الكرات عالية الدقة على جميع المحاور حركة سلسة باحتكاك منخفض وتمركزاً متكرّراً، بينما تترك المسافة 670 مم من مركز المغزل إلى وجه العمود خلوصاً كافياً للقطع العريضة وغير المنتظمة. وبوزن 7500 كجم، تمتص كتلة الماكينة القطع المتقطّع الثقيل بدل نقل الصدمة إلى السطح المشغول.
نظام CNC وخيارات الأتمتة

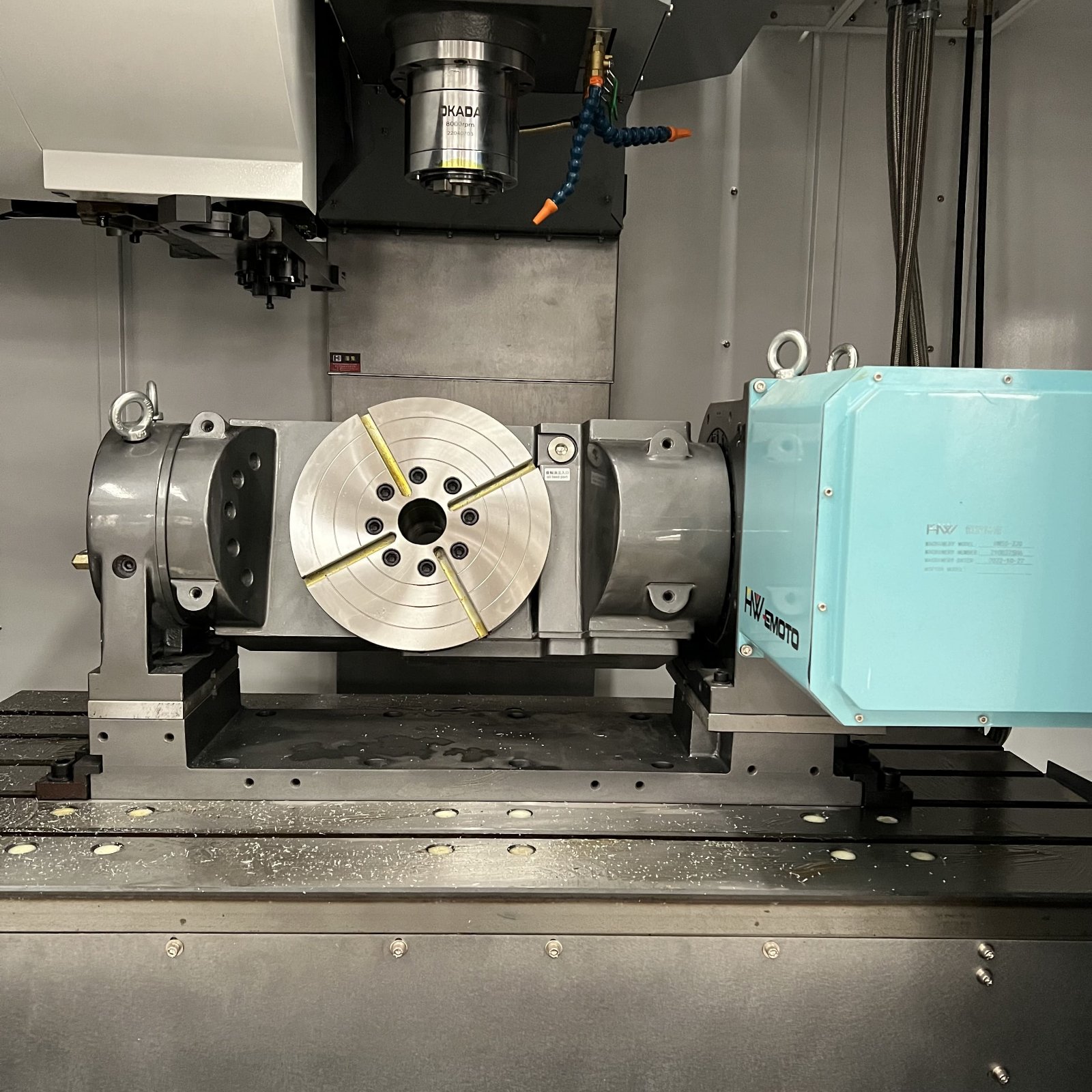

يعمل VMC1370 مع أنظمة CNC الشائعة بما فيها FANUC وSiemens وMitsubishi، فيستخدم المشغّلون نظام التحكم الذي يعرفونه. وإلى جانب مبدّل الأدوات الأوتوماتيكي القياسي، تدعم الماكينة تجهيزات اختيارية مثل المحورين الرابع والخامس وناقلات الرايش الأوتوماتيكية وأنظمة التحميل والتفريغ الآلية. وهذا يعني أن المنصة نفسها يمكن أن تبدأ كمركز تشغيل ثقيل مستقل ثم تُوسّع لاحقاً إلى خلية إنتاج مرنة أو نصف آلية من دون استبدال الماكينة.
التطبيقات
يُستخدم مركز التشغيل الآلي العمودي VMC1370 في تصنيع القوالب والإسطمبات وقطع السيارات ومعدات البناء والطيران ومعدات الطاقة والتشغيل الدقيق والمعادن العامة. ويشغّل سبائك الألومنيوم والفولاذ المقاوم للصدأ والفولاذ الكربوني وسبائك النحاس، وينفّذ أعمالاً عالية الدقة على قواعد القوالب الكبيرة وقواعد الماكينات والهياكل الحاملة والألواح وأدلة الحركة والعلب والشفاه. ويعتمد التطبيق الفعلي على مادة القطعة وحجمها ومتطلبات التشغيل.
المواصفات الفنية
| الطراز | VMC1370 |
| السفر على المحور X | 1300 mm |
| السفر على المحور Y | 750 mm |
| حركة المحور Z | 700 mm |
| المسافة من أنف المغزل إلى الطاولة | 120-720 mm |
| المسافة من مركز المغزل إلى وجه العمود | 670 mm |
| سرعة المغزل | 8000 rpm |
| الحد الأقصى لوزن الأداة | 8 kg |
| مساحة الأرضية والارتفاع | 3050 × 2250 × 2400 mm |
| وزن الماكينة | 7500 kg |
لماذا تختار VMC1370
تنفد سفر المحور X في مركز التشغيل القياسي بمجرد أن تتجاوز القطعة متراً تقريباً، ما يفرض وضعاً ثانياً ويفقد الدقة عند كل إعادة تثبيت. ويوفّر VMC1370 سفراً 1300 مم على المحور X و750 مم على المحور Y و700 مم على المحور Z، إضافة إلى خلوص 670 مم من مركز المغزل إلى العمود وهيكل بوزن 7500 كجم، فتُنجَز القوالب الكبيرة والقواعد والهياكل وأدلة الحركة من وضع واحد على ماكينة لا تزال تتّسع في مساحة 3050 × 2250 مم. كما نقدّم خدمة ما بعد البيع في الخارج وماكينات معتمدة CE.
اطلب عرض سعر
اتصل بنا للحصول على سعر مركز التشغيل الآلي العمودي VMC1370 ومدة التسليم والدعم الفني. نقدّم خدمة ما بعد البيع في الخارج وماكينات معتمدة CE.
