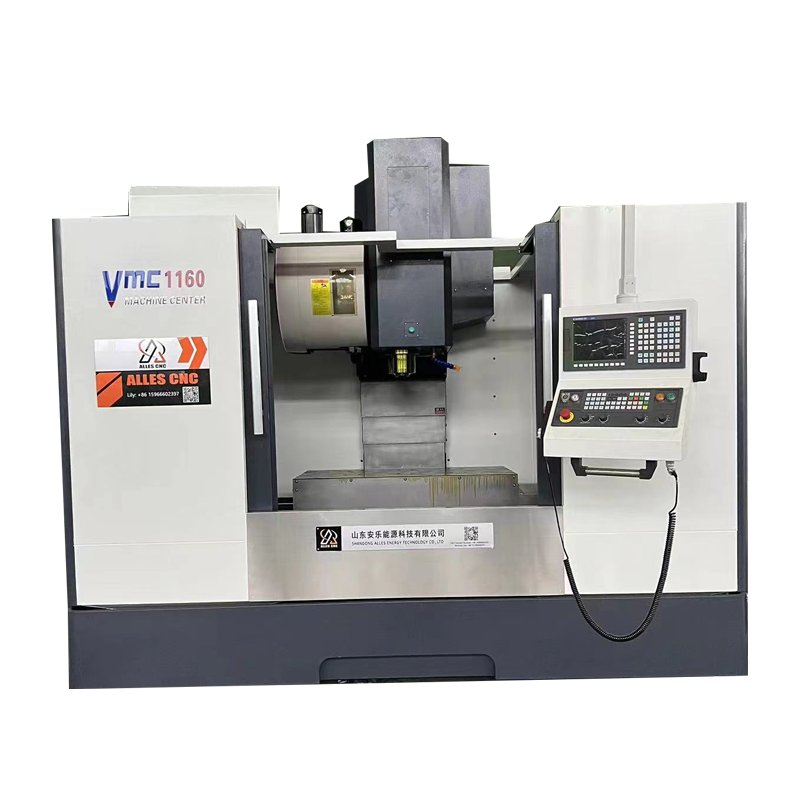

مركز التشغيل الآلي العمودي VMC1160
مركز التشغيل الآلي العمودي VMC1160 هو ماكينة تفريز CNC ثقيلة عالية الدقة مصمّمة للقطع المعدنية الطويلة والضخمة. بسفر 1100 مم على المحور X و600 مم على المحورين Y وZ ومسافة 670 مم من مركز المغزل إلى العمود، يشغّل الهياكل الكبيرة والعوارض والقوالب من وضع واحد.
مركز التشغيل الآلي العمودي VMC1160
مركز التشغيل الآلي العمودي VMC1160 هو ماكينة تفريز CNC ثقيلة عالية الدقة مخصّصة لتنفيذ التفريز والحفر وقطع القلاووظ والتجليخ الداخلي على القطع المعدنية الكبيرة من وضع واحد. ويوفّر سفراً مقداره 1100 مم على المحور X و600 مم على المحورين Y وZ و670 مم من مركز المغزل إلى وجه العمود، فتُنجَز الهياكل الطويلة والعوارض وأدلة الحركة والقوالب التي لا تتّسع لها ماكينة من فئة 650 من دون إعادة تثبيت. ويصل المغزل إلى 8000 د/دقيقة ويتحمّل أدوات تصل إلى 8 كجم. وتحافظ البنية المصبوبة الصلبة والأدلة الخطية الدقيقة وبراغي الكرات عالية الدقة على استقرار الماكينة خلال فترات الإنتاج الطويلة.
أبرز المزايا
- سفر المحور X 1100 مم، وسفر المحورين Y وZ 600 مم لكل منهما
- سرعة المغزل 8000 د/دقيقة بأقصى وزن أداة 8 كجم
- المسافة من أنف المغزل إلى الطاولة 120-720 مم لملائمات عالية وقطع عميقة
- مسافة 670 مم من مركز المغزل إلى العمود لتوفير خلوص للقطع العريضة وغير المنتظمة
- قاعدة مصبوبة من قطعة واحدة مع معالجة بالتقادم لمقاومة الاهتزاز والاستقرار الحراري
- براغي كرات عالية الدقة وأدلة خطية دقيقة على جميع المحاور
- مبدّل أدوات أوتوماتيكي لتبديل سريع للأداة وتقليل الوقت غير الإنتاجي
- توافق مع أنظمة CNC الشائعة مثل FANUC وSiemens وMitsubishi
- مساحة تركيب مدمجة 3000 × 2500 × 2500 مم بوزن ماكينة 6500 كجم
مساحة تشغيل كبيرة من وضع واحد
أغلى خطأ في التشغيل هو تثبيت القطعة مرتين. فكل إعادة تثبيت تضيف مرجعاً جديداً، وكل مرجع جديد يضيف خطأً. ويعالج VMC1160 ذلك بسفر 1100 مم على المحور X و600 مم على المحورين Y وZ، ما يغطّي القواعد الطويلة والعوارض وأدلة الحركة وهياكل الماكينات والقوالب متعدّدة التجاويف من وضع واحد. كما يسمح مدى 120-720 مم من أنف المغزل إلى الطاولة باستخدام ملائمات أعلى، فلا يضطر المشغّل إلى المقايضة بين ارتفاع القطعة وطول الأداة.
هيكل صلب ومحرّك دقيق
تُبنى الماكينة على قاعدة مصبوبة من قطعة واحدة عالية الصلابة خضعت لمعالجة بالتقادم لتحرير الإجهادات المتبقية قبل التشغيل. ويمنحها ذلك مقاومة ممتازة للاهتزاز واستقراراً حرارياً، وهو ما يحافظ على الدقة الأبعادية خلال وردية عمل طويلة. وتوفّر الأدلة الخطية الدقيقة وبراغي الكرات عالية الدقة على جميع المحاور حركة سلسة باحتكاك منخفض وتمركزاً متكرّراً، بينما تترك المسافة 670 مم من مركز المغزل إلى وجه العمود خلوصاً كافياً للقطع العريضة وغير المنتظمة الشكل. ولأن وزن الماكينة 6500 كجم، فإن الهيكل يخمّد القطوع المتقطّعة الثقيلة بدل نقلها إلى القطعة.
نظام CNC وخيارات الأتمتة
يعمل VMC1160 مع أنظمة CNC الشائعة بما فيها FANUC وSiemens وMitsubishi، فيستخدم المشغّلون نظام التحكم الذي يعرفونه. وإلى جانب مبدّل الأدوات الأوتوماتيكي القياسي، تدعم الماكينة تجهيزات اختيارية مثل المحورين الرابع والخامس وناقلات الرايش الأوتوماتيكية وأنظمة التحميل والتفريغ الآلية. وهذا يعني أن المنصة نفسها يمكن أن تبدأ كمركز تشغيل مستقل ثم تُوسّع لاحقاً إلى خلية إنتاج مرنة أو نصف آلية من دون استبدال الماكينة.
التطبيقات
يُستخدم مركز التشغيل الآلي العمودي VMC1160 في قطع السيارات وتصنيع القوالب والمعدات الإلكترونية والطيران والأجهزة الطبية ومعدات البناء والتشغيل الدقيق ومعالجة العَدَد. ويشغّل سبائك الألومنيوم والفولاذ المقاوم للصدأ والفولاذ الكربوني وسبائك النحاس، وينفّذ أعمالاً عالية الدقة على الهياكل الكبيرة والعوارض والألواح وأدلة الحركة والعلب والشفاه والمكوّنات الميكانيكية. ويعتمد التطبيق الفعلي على مادة القطعة وحجمها ومتطلبات التشغيل.
المواصفات الفنية
| الطراز | VMC1160 |
| السفر على المحور X | 1100 mm |
| السفر على المحور Y | 600 mm |
| حركة المحور Z | 600 mm |
| المسافة من أنف المغزل إلى الطاولة | 120-720 mm |
| المسافة من مركز المغزل إلى وجه العمود | 670 mm |
| سرعة المغزل | 8000 rpm |
| الحد الأقصى لوزن الأداة | 8 kg |
| مساحة الأرضية والارتفاع | 3000 × 2500 × 2500 mm |
| وزن الماكينة | 6500 kg |
لماذا تختار VMC1160
تنفد سفر المحور X وخلوص المغزل في مراكز التشغيل من فئة 650 بمجرد أن تكبر القطعة، ما يفرض وضعاً ثانياً ويفقد الدقة عند كل إعادة تثبيت. ويوفّر VMC1160 سفراً 1100 مم على المحور X و600 مم على المحورين Y وZ وخلوصاً 670 مم من مركز المغزل إلى العمود، فتُنجَز الهياكل الكبيرة والعوارض وأدلة الحركة والقوالب من وضع واحد على ماكينة لا تزال تتّسع في مساحة 3000 × 2500 مم. وتحافظ البنية المصبوبة الصلبة والأدلة الدقيقة ووزن الماكينة 6500 كجم على الدقة في القطوع الثقيلة والمتقطّعة. كما نقدّم خدمة ما بعد البيع في الخارج وماكينات معتمدة CE.
