TCK550D ماكينة الخراطة والتفريز المركّبة CNC
تجمع ماكينة الخراطة والتفريز المركّبة CNC طراز TCK550D بين الخراطة والتفريز في ماكينة واحدة. وبفضل الأدوات المُدارة وعمود دوران عالي السرعة، تُنجز عمليات الخراطة والتفريز والثقب وقطع القلاووظ في تثبيت واحد.

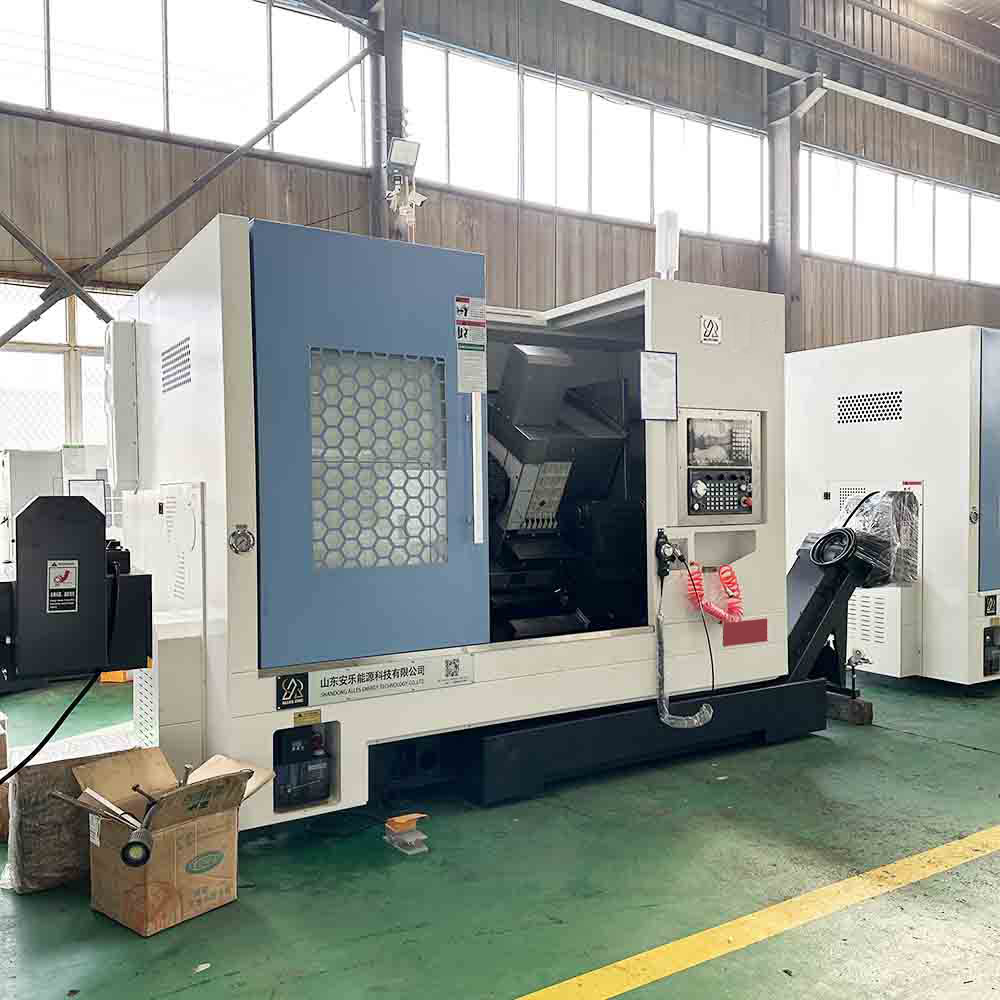

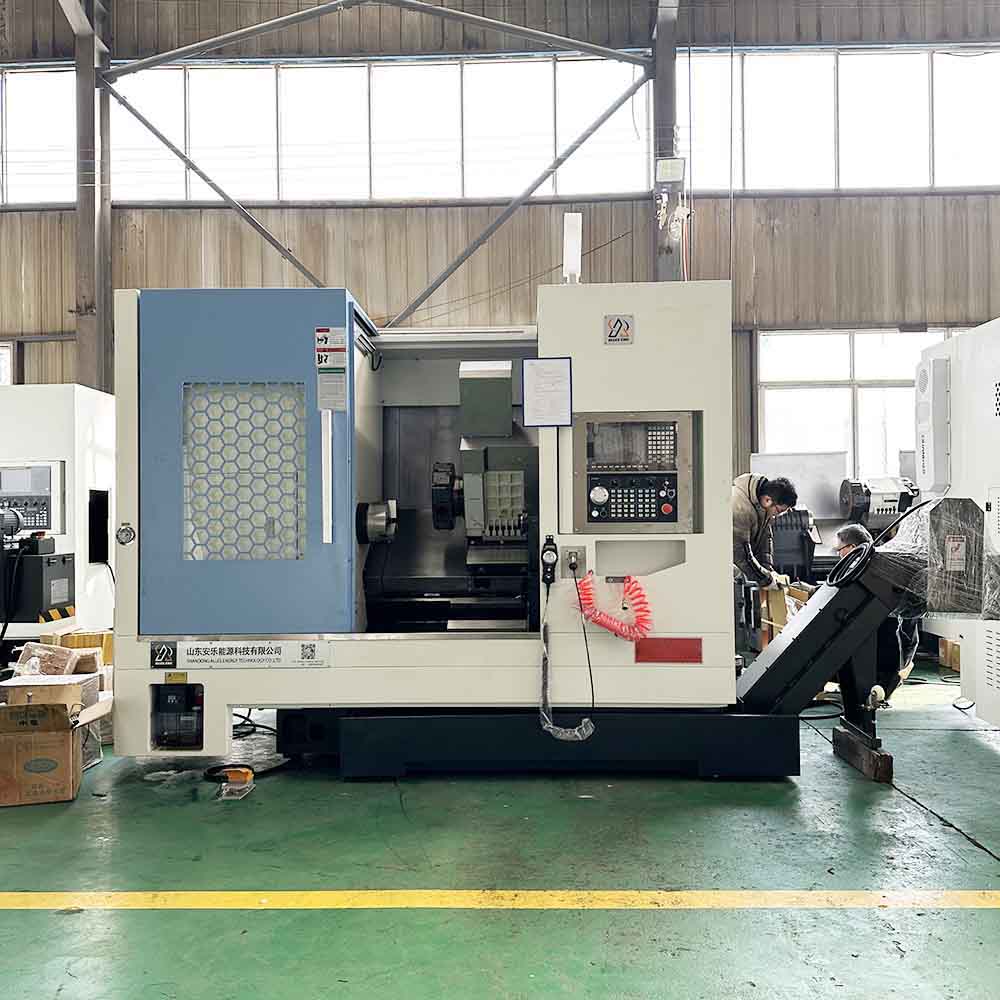

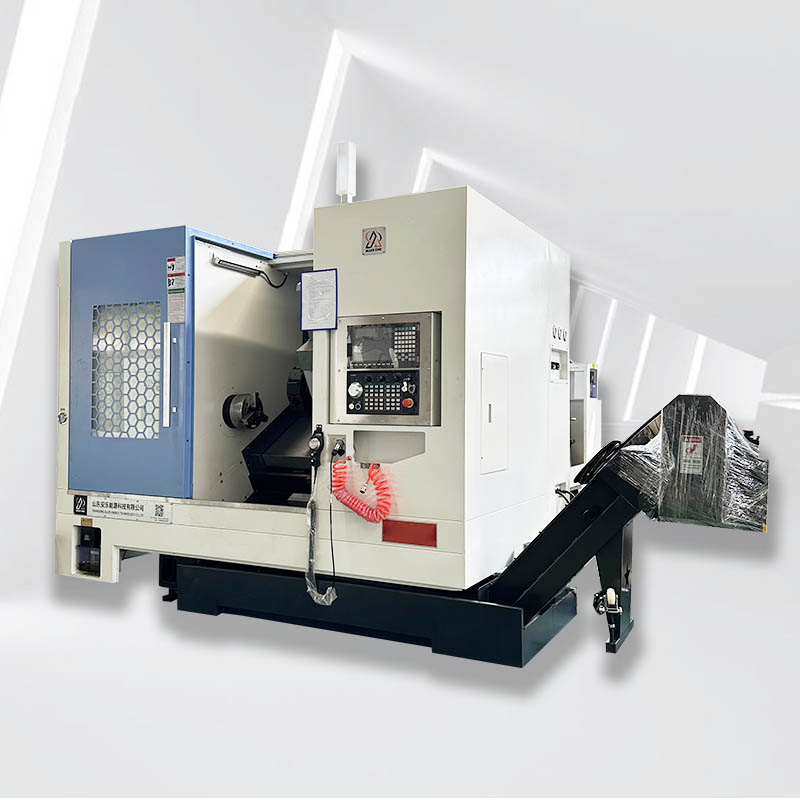

ماكينة الخراطة والتفريز المركّبة CNC طراز TCK550D
ماكينة TCK550D هي مركز خراطة متعدد الوظائف يجمع بين الخراطة CNC وقدرة التفريز بالأدوات المُدارة. تشغّل القطع المعقدة في تثبيت واحد، ما يقلل المناولة ويرفع الدقة للأسطح المخرُوطة والمفروزة.
أهم المزايا
- خراطة وتفريز مجتمعان في ماكينة واحدة

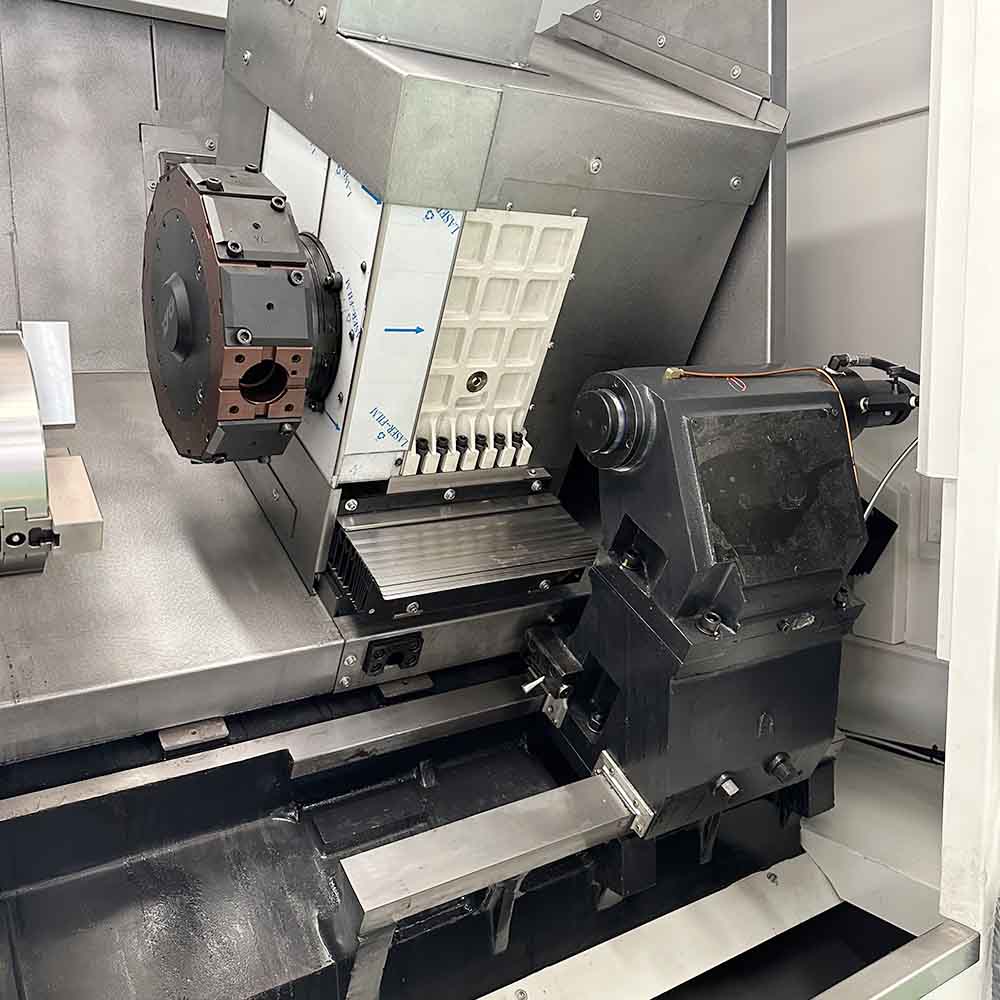

- أدوات مُدارة لعمليات التفريز والثقب وقطع القلاووظ
- قطر الدوران فوق الفرش Φ550 مم وقطر التشغيل Φ320 مم
- أقصى سرعة لعمود الدوران 3500 لفة/دقيقة وفتحة العمود Φ82 مم
- سعة قضيب حتى Φ70 مم
- خيارات حركة المحور Z: 650 / 1000 مم
التطبيقات
تُستخدم ماكينة الخراطة والتفريز المركّبة TCK550D للقطع المخرُوطة المعقدة التي تحتاج كذلك إلى تفريز أو ثقب أو قطع قلاووظ. من القطع النموذجية: الأطواق والوصلات وأجسام الصمامات والمكونات الهيدروليكية وغيرها من القطع ذات الخصائص المتقاطعة. يعتمد التطبيق الفعلي على مادة القطعة وحجمها ومتطلبات التشغيل.
لماذا تختار TCK550D
تقلل هذه الماكينة المركّبة عدد التثبيتات والماكينات اللازمة للقطع المعقدة. فهي توفر الخراطة والتفريز والثقب على منصة واحدة، ما يرفع الدقة والإنتاجية في الإنتاج بالدفعات.
المواصفات الفنية
| الطراز | TCK550D |
| أقصى قطر دوران فوق الفرش | Φ550 mm |
| أقصى قطر تشغيل فوق حامل الأدوات | Φ320 mm |
| أقصى طول تشغيل | 550 / 900 mm |
| أقصى سرعة عمود الدوران | 3500 rpm |
| فتحة عمود الدوران | Φ82 mm |
| قطر القضيب | Φ70 mm |
| أقصى حركة المحور X | 315 mm |
| أقصى حركة المحور Z | 650 / 1000 mm |
| الأبعاد (الطول×العرض×الارتفاع) | 2800/3300 × 1900 × 2200 mm |
| وزن الماكينة | 4600 / 5500 kg |
التطبيقات النموذجية
- الأطواق والوصلات وأجسام الصمامات
- المكونات الهيدروليكية والهوائية
- القطع التي تتطلب ثقباً وتفريزاً متقاطعاً
- الإنتاج بالدفعات للقطع المخرُوطة المعقدة
اطلب عرض سعر
اتصل بنا للحصول على سعر ماكينة الخراطة والتفريز المركّبة TCK550D ومدة التسليم والدعم الفني. نقدم خدمة ما بعد البيع في الخارج وماكينات معتمدة CE.
