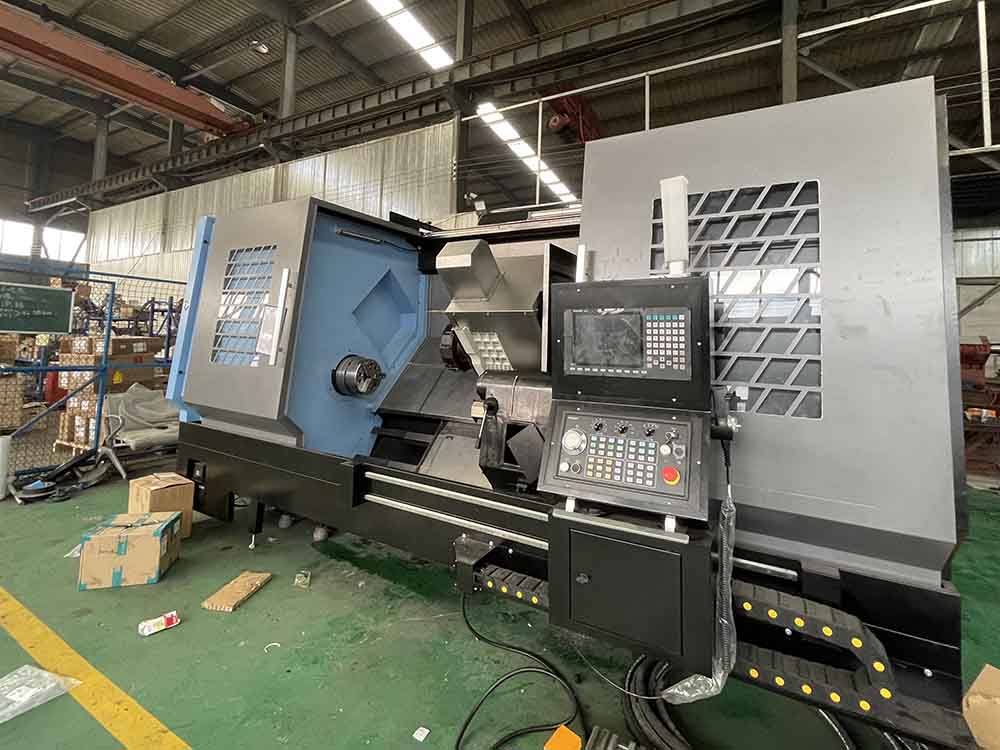

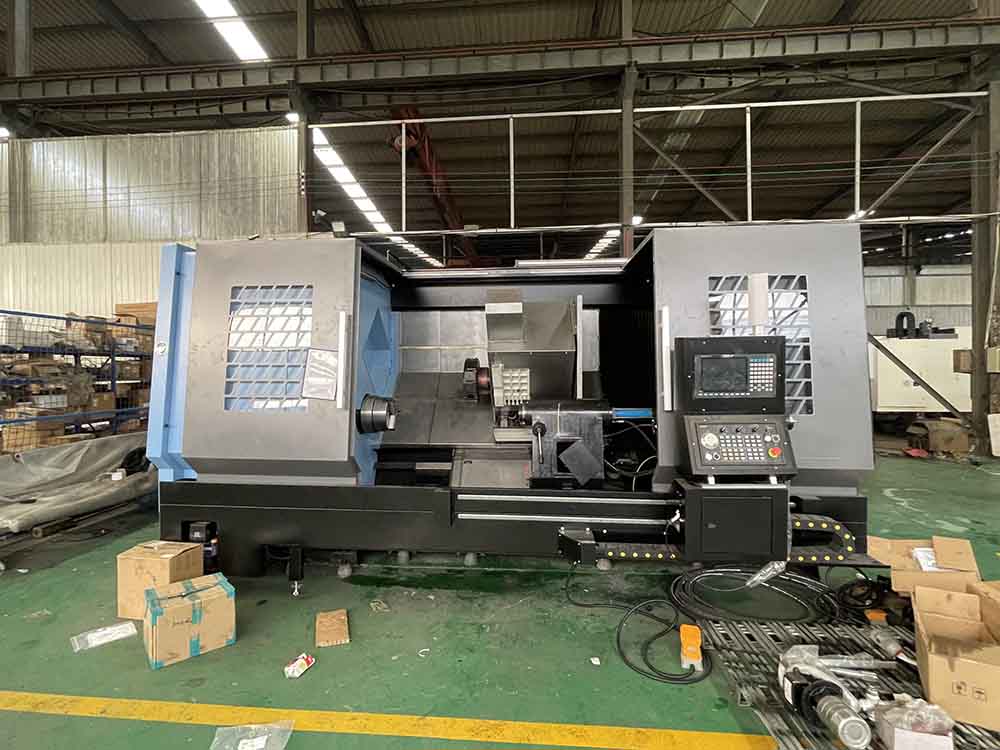

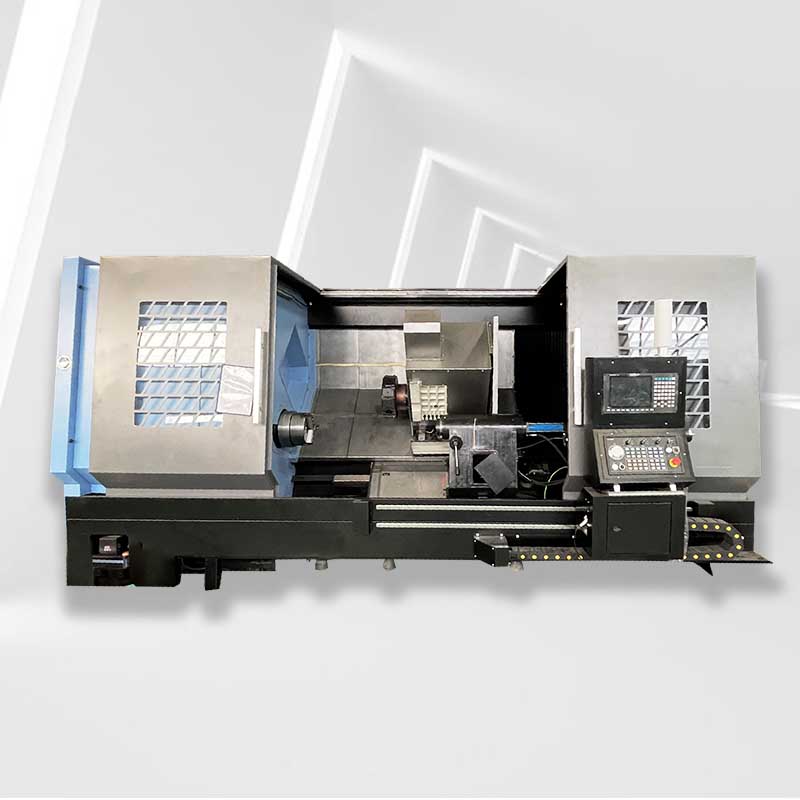

ماكينة خراطة وتفريز مركّبة CNC طراز TCK700DY
ماكينة الخراطة والتفريز المركّبة CNC طراز TCK700DY هي مركز خراطة متعدد الوظائف يجمع الخراطة CNC مع قدرة التفريز بالأدوات المُدارة. تشغّل القطع المعقدة بتثبيت واحد، مما يقلل المناولة ويحسّن دقة الأسطح المخرُوطة والمفروزة.
المزايا الرئيسية
- خراطة وتفريز مجتمعان في ماكينة واحدة

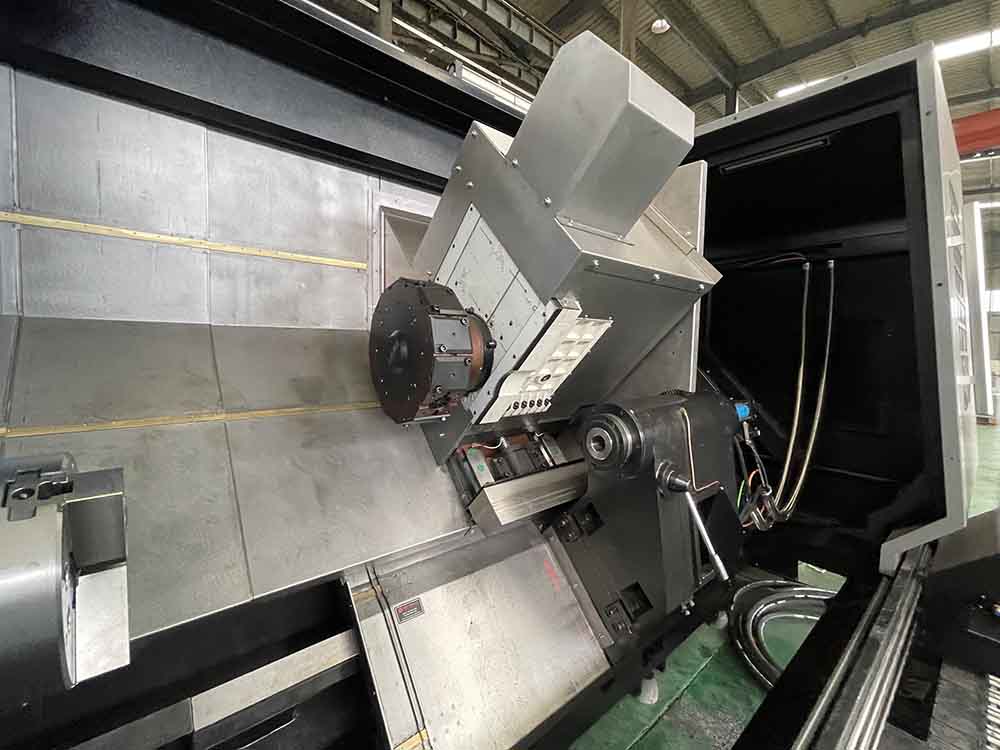

- أدوات مُدارة لعمليات التفريز والثقب وقطع اللولب
- قطر كبير فوق السرير Φ780 مم وقطر تشغيل Φ500 مم
- أقصى سرعة عمود دوران 3000 لفة/د بفتحة عمود Φ132 مم
- قدرة على قضبان حتى Φ115 مم
- خيارات حركة المحور Z: 1050 / 1650 / 2100 / 3100 مم
التطبيقات
تُستخدم ماكينة الخراطة والتفريز المركّبة TCK700DY للقطع المخرُوطة المعقدة التي تتطلب أيضاً تفريزاً أو ثقباً أو قطع لولب. من القطع النموذجية: الأطواق والوصلات وأجسام الصمامات والمكونات الهيدروليكية وغيرها من القطع ذات المعالم المتقاطعة. يعتمد التطبيق الفعلي على مادة القطعة وحجمها ومتطلبات التشغيل.
لماذا تختار TCK700DY
تُقلل هذه الماكينة المركّبة من عدد التثبيتات والماكينات اللازمة للقطع المعقدة. توفر الخراطة والتفريز والثقب على منصة واحدة، مما يحسّن الدقة والإنتاجية في الإنتاج بالدفعات.
المواصفات الفنية
| الطراز | TCK700DY |
| أقصى قطر فوق السرير | Φ780 مم |
| أقصى قطر تشغيل على حامل الأدوات | Φ500 مم |
| أقصى طول تشغيل | 1000 / 1500 / 2000 / 3000 مم |
| أقصى سرعة عمود الدوران | 3000 لفة/دقيقة |
| فتحة عمود الدوران | Φ132 مم |
| قطر القضيب | Φ115 مم |
| أقصى حركة المحور X | 350 + 20 مم |
| أقصى حركة المحور Z | 1050 / 1650 / 2100 / 3100 مم |
| الأبعاد (الطول×العرض×الارتفاع) | 7500 × 2300 × 2550 مم |
| وزن الماكينة | 11500 / 12300 كجم |

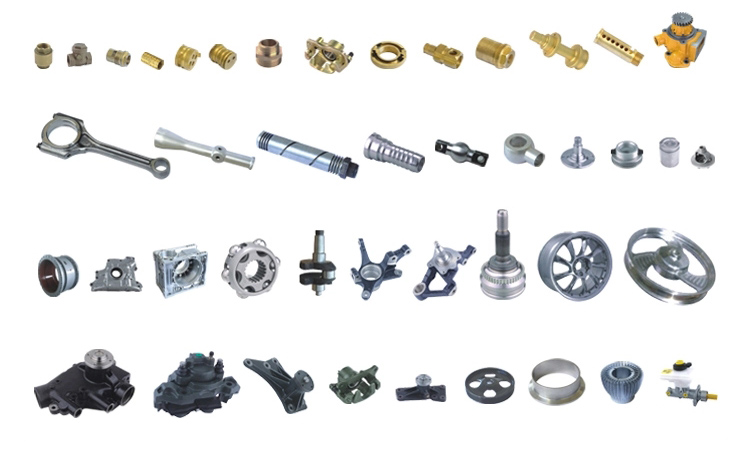

التطبيقات النموذجية
- الأطواق والوصلات وأجسام الصمامات
- المكونات الهيدروليكية والهوائية
- القطع التي تتطلب ثقباً وتفريزاً متقاطعاً
- الإنتاج بالدفعات للقطع المخرُوطة المعقدة
اطلب عرض سعر
اتصل بنا للحصول على سعر ماكينة الخراطة والتفريز المركّبة TCK700DY ومدة التسليم والدعم الفني. نقدم خدمة ما بعد البيع في الخارج وماكينات معتمدة CE.
