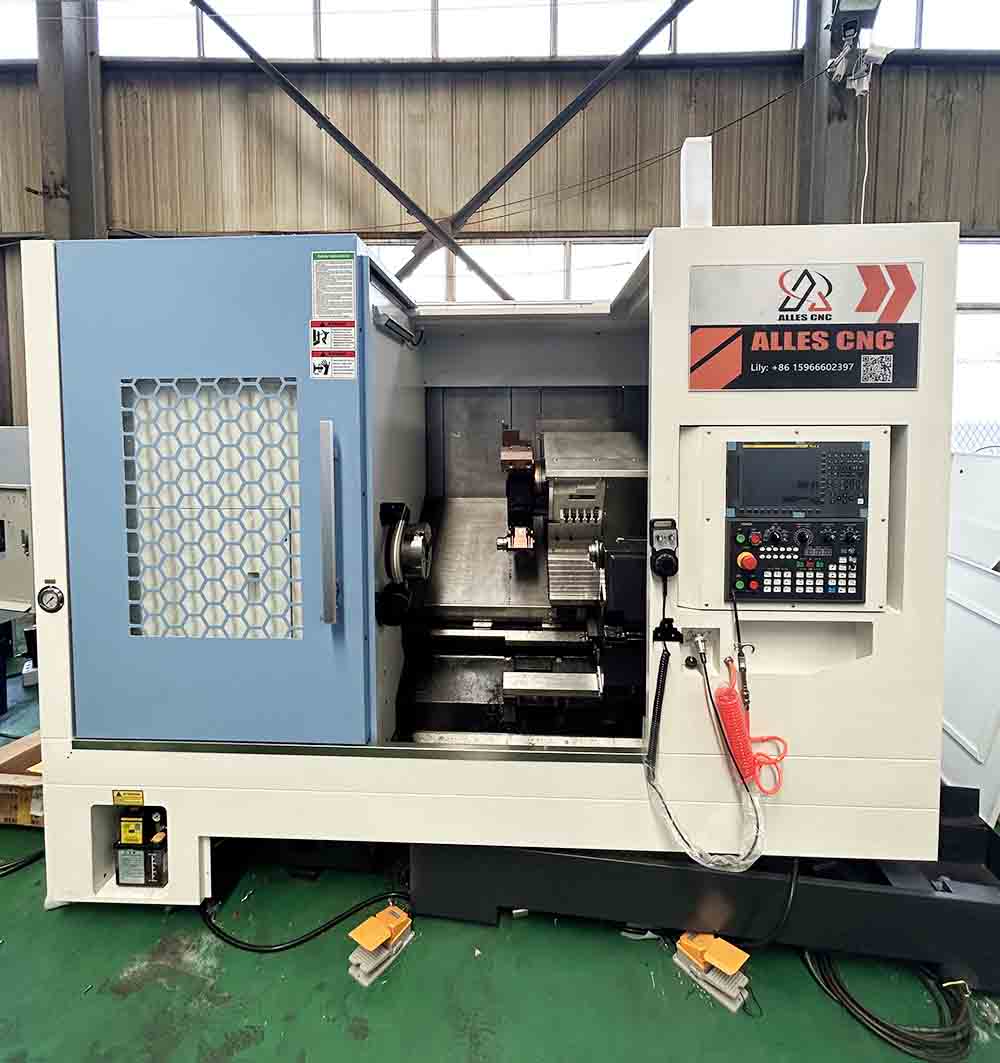

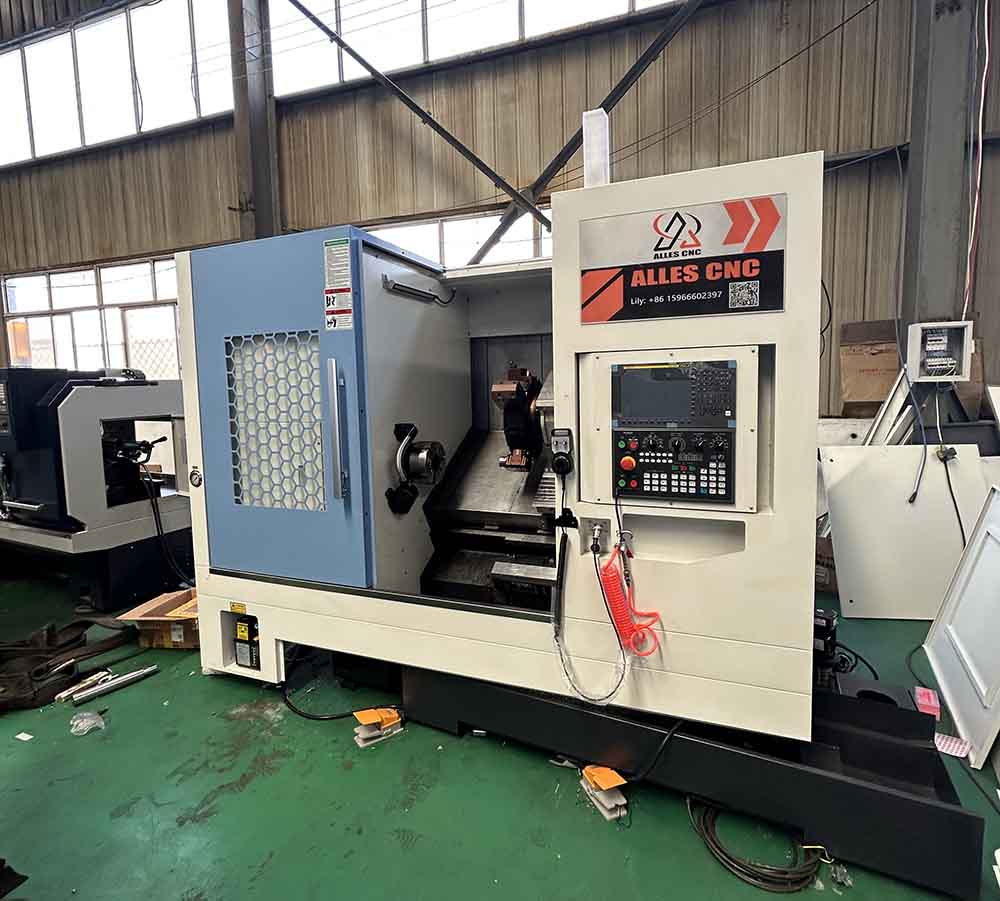

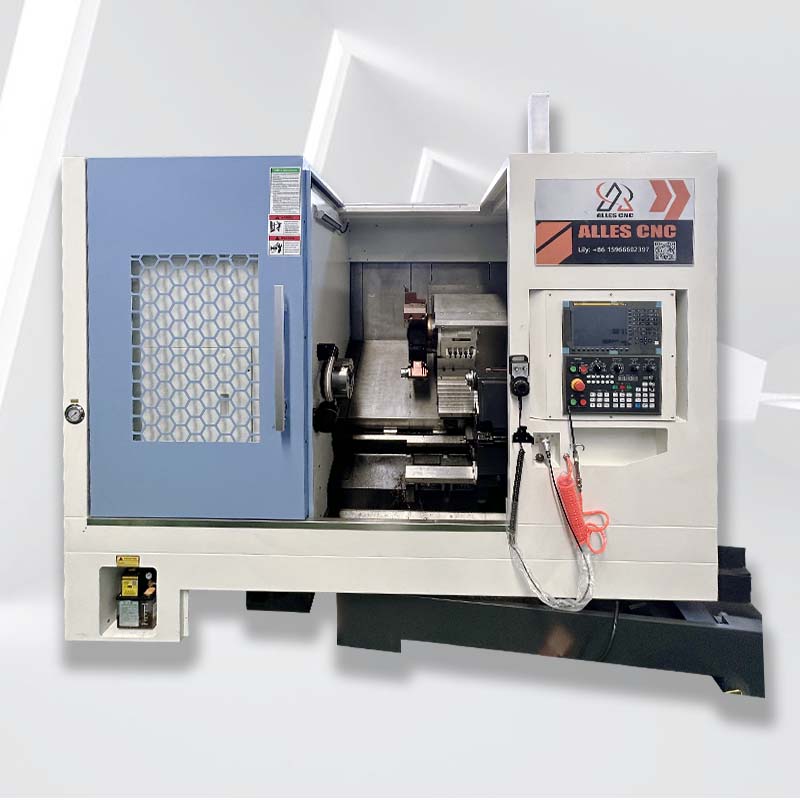

مخرطة TCK52D عالية الدقة ذات سرير مائل ونظام تحكم رقمي (CNC)
تُعد الماكينة TCK52D مخرطة CNC مدمجة وعالية الدقة ذات سرير مائل، وهي مصممة لتشغيل قطع العمل بكفاءة ودقة عاليتين. وتتميز الماكينة بهيكل مدمج ذي سرير مائل بزاوية 45 درجة، ووحدة عمود دوران عالية الأداء، ونظام دفع يعتمد على مسارات توجيه خطية دقيقة، مما يمنحها صلابة استثنائية ودقة عالية وتشغيلاً مستقراً.
تُعد هذه المعدات مناسبةً بشكل خاص للمعالجة بنظام الدفعات للمكونات ذات الشكل العمودي (الأعمدة) والجلب والأقراص، فضلاً عن الأجزاء الدوارة المعقدة؛ وهي تُستخدم على نطاق واسع في قطاعات صناعية تشمل مكونات السيارات، والإلكترونيات والاتصالات، والأجهزة الطبية، وأدوات القياس والتحكم، وتصنيع الآلات الدقيقة.
مميزات المنتج:
**سرير مائل أحادي الكتلة (Monoblock) بزاوية 45 درجة وعالي الصلابة:** يتميز بهيكل أحادي الكتلة من الحديد الزهر عالي المتانة، مما يقلل الاهتزاز بفعالية ويعزز استقرار الماكينة ودقة التشغيل. **وحدة عمود دوران عالية الدقة:** تعتمد على مجموعة محامل عالية الدقة، مما يوفر سرعات دوران عالية وصلابة فائقة وحدًا أدنى من التشوه الحراري لتلبية متطلبات التشغيل الدقيق. **هيكل مسارات توجيه خطية دقيقة:** يستخدم مسارات توجيه خطية دقيقة من النوع الأسطواني على المحورين X وZ، مما يضمن سلاسة التشغيل والاستجابة السريعة وكفاءة التشغيل العالية. **نظام دفع مؤازر (Servo) عالي السرعة:** مجهز بمحركات مؤازرة عالية الأداء لتحقيق تحديد سريع للموقع وعمليات استكمال مسار (interpolation) عالية الدقة. **نظام تثبيت هيدروليكي بظرف (Chuck):** يوفر تثبيتًا مستقرًا وموثوقًا؛ وهو مثالي للإنتاج المستمر على دفعات ولزيادة الكفاءة التشغيلية. **قدرات توسيع الأتمتة:** تتوفر خيارات تشمل أنظمة التغذية الآلية للقضبان، والأذرع الروبوتية، وأنظمة إزالة الرايش (النشارة) الآلية لتمكين الإنتاج المؤتمت.
صناعة تطبيق المنتج
تُستخدم مخرطة CNC من طراز TCK52D على نطاق واسع في قطاعات صناعية متعددة، تشمل تصنيع مكونات السيارات، والأجهزة الطبية، والإلكترونيات والاتصالات، وأدوات القياس والتحكم، والآلات العامة. وتتميز الماكينة بكفاءة عالية في تشغيل مجموعة متنوعة من القطع، مثل الجلب (bushings) والموصلات وأجزاء أنظمة نقل الحركة في السيارات؛ والوصلات الطبية والأدوات الجراحية؛ والموصلات الإلكترونية الدقيقة وملحقات معدات الاتصالات؛ بالإضافة إلى مختلف أنواع الأعمدة والجلب والمكونات المعدنية عالية الدقة. وعلاوة على ذلك، تُعد هذه الماكينة خياراً مثالياً لإنتاج القطع القياسية وغير القياسية والقطع المصنعة بنظام الدفعات، مما يوفر للشركات حلاً موثوقاً وعالي الكفاءة والدقة في عمليات التشغيل الآلي.
فيديو
Product Parameter
| غرض | وحدة | TCK52D |
| أقصى قطر للدوران العلوي لسطح السرير | mm | Φ520 |
| الحد الأقصى لقطر المعالجة على عمود الأداة | مم | Φ280 |
| الحد الأقصى لطول المعالجة | مم | 520/750 |
| الحد الأقصى لسرعة المغزل | دورة في الدقيقة | 4200 |
| قطر ثقب المغزل | مم | 79 |
| قطر مخزون الشريط | مم | 65 |
| الحد الأقصى للسفر على المحور X | مم | 270 |
| الحد الأقصى لسفر المحور Z | مم | 550/750 |
| المحور C | 360° | |
| الطول × العرض × الارتفاع | مم | 3000X1850X1710 |
| وزن | كجم | 3800/4100 |
