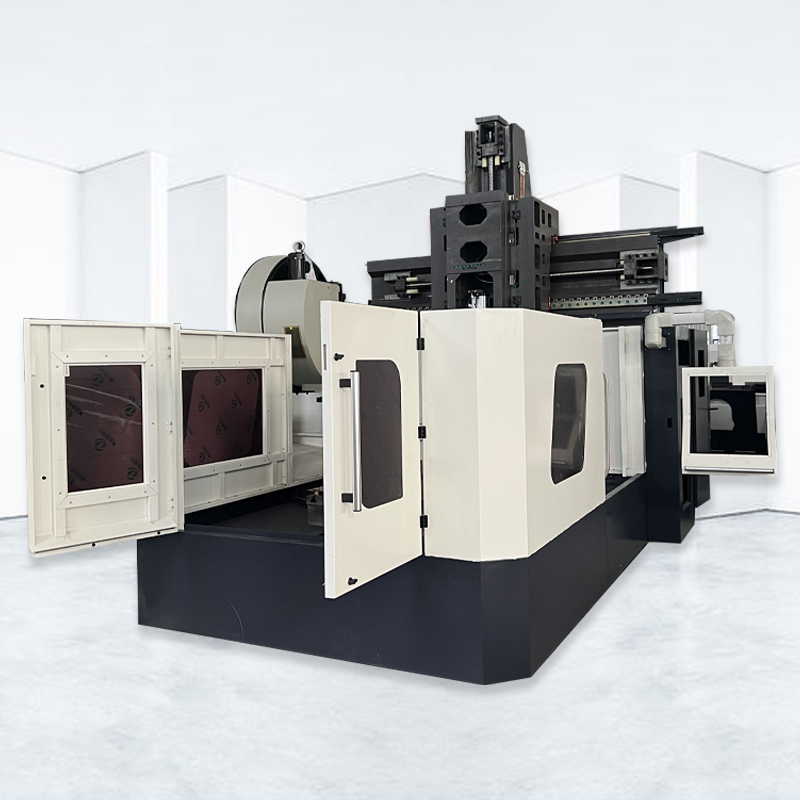

ماكينة تفريز جسرية CNC طراز GMC1813
يُعد طراز GMC1813 مركز تشغيل آلي طولي (Gantry) يعمل بنظام التحكم الرقمي بالحاسوب (CNC)، ويتميز بقدرات فائقة التحمل، ودقة عالية، وصلابة هيكلية متناهية. وتتمثل مواصفات هذه الآلة في نطاق حركة ثلاثي المحاور يبلغ 1800 × 1300 × 770 مم (للمحاور X وY وZ على التوالي)، وسطح طاولة عمل بأبعاد 2000 × 1000 مم، وقدرة تحميل قصوى تصل إلى 4 أطنان؛ ويبلغ الوزن الإجمالي للآلة قرابة 16 طناً، مما يصنفها ضمن فئة أنظمة التشغيل الآلي الطولية متوسطة الحجم والمخصصة للأعمال الشاقة.
مميزات ماكينة الطحن CNC من النوع الجسري

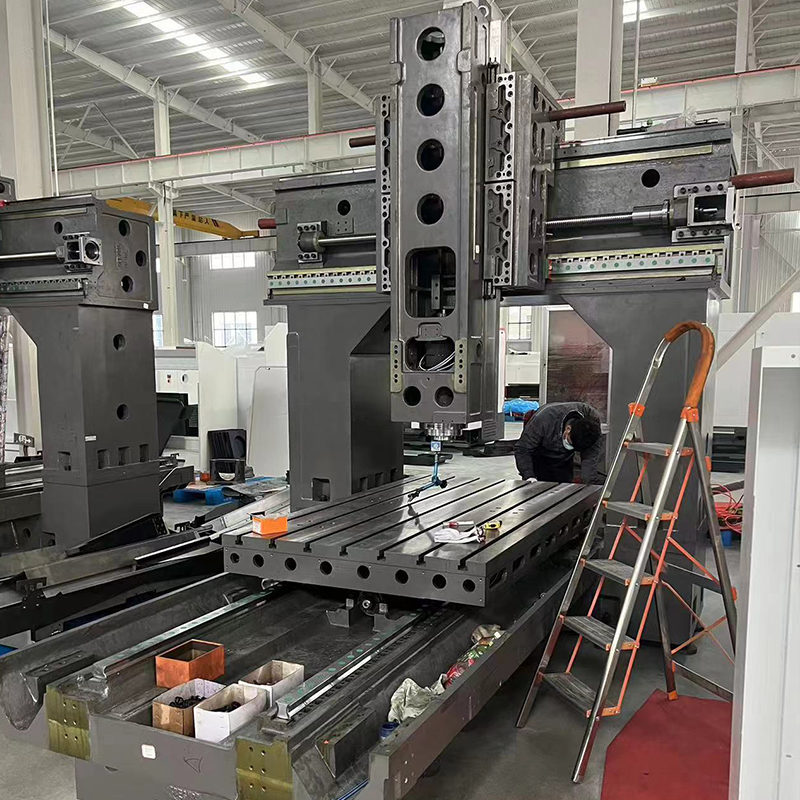

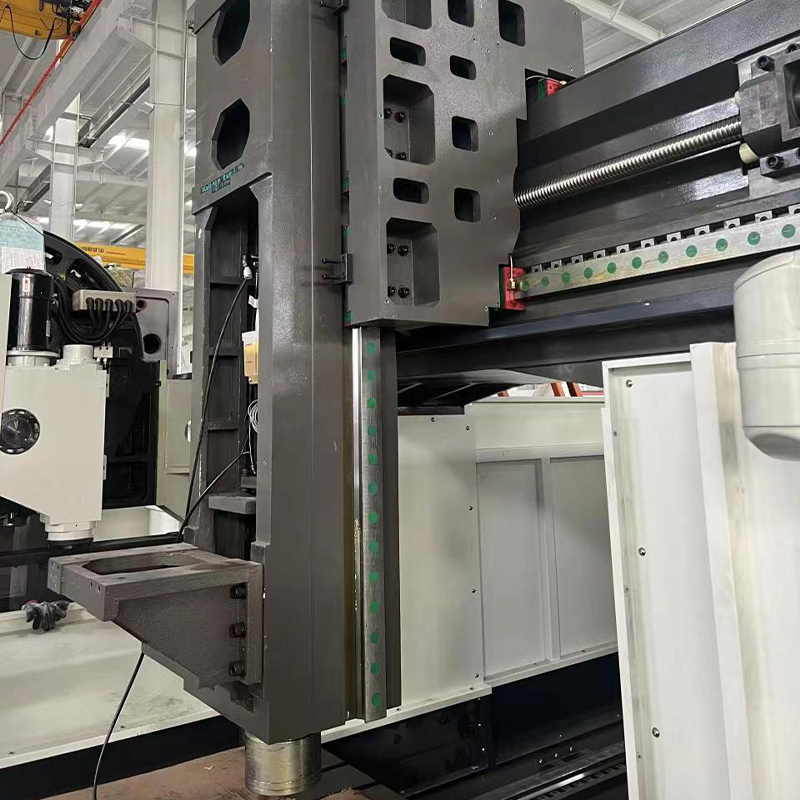

تتميز هذه الآلة بقاعدة مدمجة وشديدة المتانة مصنوعة من الحديد الزهر، مقترنة بعارضة عرضية ذات مقطع صندوقي وهيكل قنطري واسع الامتداد. ونظراً لخضوعها لمعالجة التقادم (Aging treatment)، فإنها تُبدي صلابة استثنائية، وقدرة فائقة على امتصاص الاهتزازات، فضلاً عن استقرار دقيق طويل الأمد. كما أنها مجهزة بعمود دوران (Spindle) عالي عزم الدوران من طراز BT50 (بقدرة 15/18.5 كيلوواط)، وأدلة خطية أسطوانية شديدة التحمل، وبراغي كروية دقيقة ومشدودة مسبقاً. وبالاقتران مع أنظمة التحكم الرقمي بالحاسوب (CNC) الرائدة في المجال (مع توفر خيارات مثل GSK أو Syntec أو Fanuc)، تتيح الآلة إجراء عمليات تشغيل متعددة—بما في ذلك التفريز، والتجويف، والحفر، والتوسيع، واللولبة—وذلك ضمن عملية تثبيت واحدة لقطعة العمل. وبذلك، تُعد هذه الآلة حلاً مثالياً لمعالجة القطع كبيرة الحجم، مثل القوالب، والصفائح، والمكونات الصندوقية الشكل، وهياكل الآلات.
صناعة تطبيق المنتج
صناعة القوالب: قوالب الحقن، قوالب الصب بالقوالب (Die-Casting)، قوالب الكبس والتشكيل، قواعد القوالب، ألواح القوالب الكبيرة.
السيارات / الطاقة الجديدة: هياكل المركبات، العوارض المستعرضة، حوامل البطاريات، أغطية المحركات، أدوات التثبيت والتوجيه (Jigs & Fixtures).
قطاع الطيران والفضاء: المكونات الهيكلية، الدعامات، الأغطية والعلب الواقية، قطع الغيار المصنوعة من سبائك الألومنيوم/التيتانيوم (بأحجام صغيرة إلى متوسطة).
آلات البناء والتشييد: الأغطية والعلب الواقية، هياكل الآلات، لوحات التوصيل، التشطيب الدقيق للتجميعات الملحومة.
طاقة الرياح / قطاع الطاقة: الفلنجات (الحواف)، الدعامات، قوالب المحاور (Hubs)، المكونات اللوحية كبيرة الحجم.
الآلات العامة / الصفائح المعدنية: هياكل الآلات الكبيرة، القواعد الملحومة، الأغطية والعلب الواقية، لوحات التغطية، قواعد/أساسات أدوات الآلات.
التغليف / الطباعة / النسيج: قوالب الأسطوانات الكبيرة، الألواح الجانبية، هياكل الآلات، ألواح القوالب.
فيديو
معلمة المنتج
| غرض | وحدة | ALGMC1813 |
| حجم مكتب العمل | mm | 2000*1000 |
| محمل طاولة العمل | kg | 4000 |
| عرض فتحة T | mm | 7-150*22 |
| السفر على المحور X | mm | 1800 |
| Y-axis travel | mm | 1300 |
| حركة المحور Z | mm | 770 |
| حركة المحور X/Z | mm | 500/3000 |
| المسافة بين نهاية المغزل والطاولة | mm | 150-920 |
| الجسر واسع جدًا | mm | 1300 |
| أبعاد المضيف | mm | 5300*3500*3800 |
| وزن المضيف | T | 16 |
